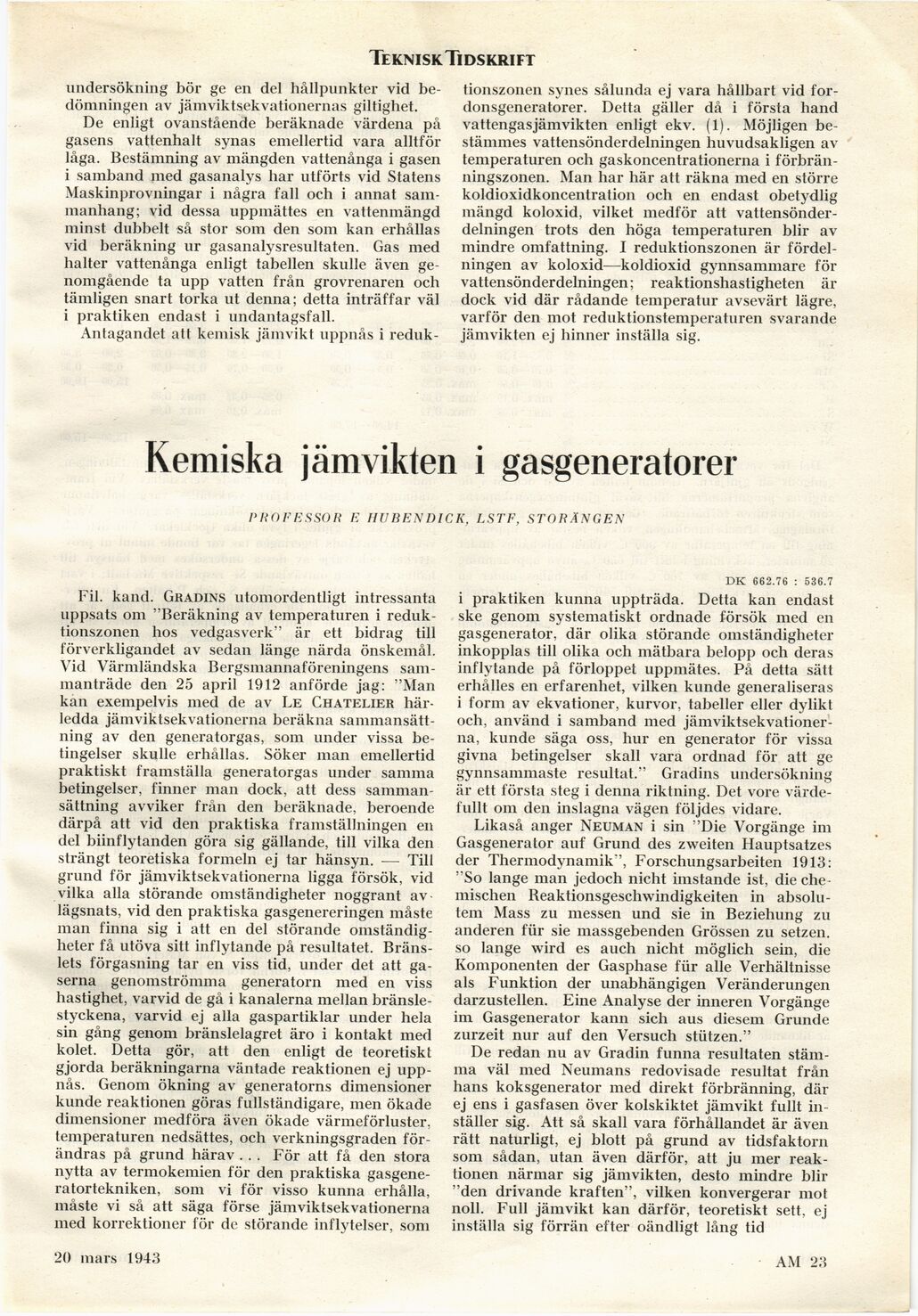

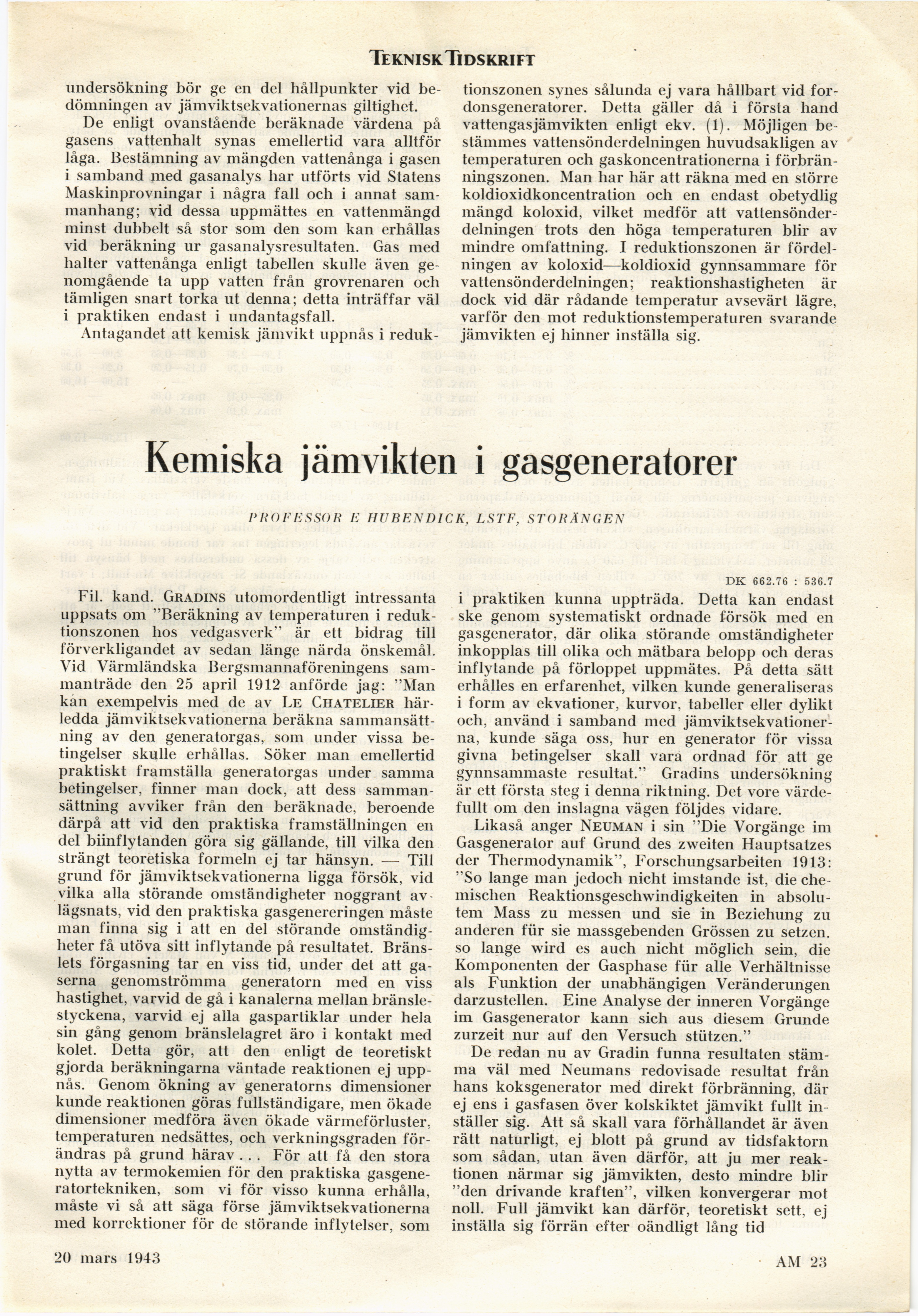

Teknisk Tidskrift
undersökning bör ge en del hållpunkter vid
bedömningen av jämviktsekvationernas giltighet.
De enligt ovanstående beräknade värdena på
gasens vattenhalt synas emellertid vara alltför
låga. Bestämning av mängden vattenånga i gasen
i samband med gasanalys liar utförts vid Statens
Maskinprovningar i några fall och i annat
sammanhang; vid dessa uppmättes en vattenmängd
minst dubbelt så stor som den som kan erhållas
vid beräkning ur gasanalysresultaten. Gas med
halter vattenånga enligt tabellen skulle även
genomgående ta upp vatten från grovrenaren och
tämligen snart torka ut denna; detta inträffar väl
i praktiken endast i undantagsfall.
Antagandet att kemisk jämvikt uppnås i reduk-
tionszonen synes sålunda ej vara hållbart vid
fordonsgeneratorer. Detta gäller då i första hand
vattengasjämvikten enligt ekv. (1). Möjligen
bestämmes vattensönderdelningen huvudsakligen av
temperaturen och gaskoncentrationerna i
förbränningszonen. Man har här att räkna med en större
koldioxidkoncentration och en endast obetydlig
mängd koloxid, vilket medför att
vattensönderdelningen trots den höga temperaturen blir av
mindre omfattning. I reduktionszonen är
fördelningen av koloxid—koldioxid gynnsammare för
vattensönderdelningen; reaktionshastigheten är
dock vid där rådande temperatur avsevärt lägre,
varför den mot reduktionstemperaturen svarande
jämvikten ej hinner inställa sig.
Kemiska jämvikten i gasgeneratorer
PROFESSOR E HUBENDICK, LSTF, STORÄNGEN
Fil. kand. Gradins utomordentligt intressanta
uppsats om "Beräkning av temperaturen i
reduktionszonen hos vedgasverk" är ett bidrag till
förverkligandet av sedan länge närda önskemål.
Vid Värmländska Bergsmannaföreningens
sammanträde den 25 april 1912 anförde jag: "Man
kan exempelvis med de av Le Chatelier
härledda jämviktsekvationerna beräkna
sammansättning av den generatorgas, som under vissa
betingelser skulle erhållas. Söker man emellertid
praktiskt framställa generatorgas under samma
betingelser, finner man dock, att dess
sammansättning avviker från den beräknade, beroende
därpå att vid den praktiska framställningen en
del biinflytanden göra sig gällande, till vilka den
strängt teoretiska formeln ej tar hänsyn. — Till
grund för jämviktsekvationerna ligga försök, vid
vilka alla störande omständigheter noggrant av
lägsnats, vid den praktiska gasgenereringen måste
man finna sig i att en del störande
omständigheter få utöva sitt inflytande på resultatet.
Bränslets förgasning tar en viss tid, under det att
gaserna genomströmma generatorn med en viss
hastighet, varvid de gå i kanalerna mellan
bränslestyckena, varvid ej alla gaspartiklar under hela
sin gång genom bränslelagret äro i kontakt med
kolet. Detta gör, att den enligt de teoretiskt
gjorda beräkningarna väntade reaktionen ej
uppnås. Genom ökning av generatorns dimensioner
kunde reaktionen göras fullständigare, men ökade
dimensioner medföra även ökade värmeförluster,
temperaturen nedsättes, och verkningsgraden
förändras på grund härav . . . För att få den stora
nytta av termokemien för den praktiska
gasgeneratortekniken, som vi för visso kunna erhålla,
måste vi så att säga förse jämviktsekvationerna
med korrektioner för de störande inflytelser, som
DK 662.76 : 536.7
i praktiken kunna uppträda. Detta kan endast
ske genom systematiskt ordnade försök med en
gasgenerator, där olika störande omständigheter
inkopplas till olika och mätbara belopp och deras
inflytande på förloppet uppmätes. På detta sätt
erhålles en erfarenhet, vilken kunde generaliseras
i form av ekvationer, kurvor, tabeller eller dylikt
och, använd i samband med
jämviktsekvationerna, kunde säga oss, hur en generator för vissa
givna betingelser skall vara ordnad för att ge
gynnsammaste resultat." Gradins undersökning
är ett första steg i denna riktning. Det vore
värdefullt 0111 den inslagna vägen följdes vidare.
Likaså anger Neuman i sin "Die Vorgänge ini
Gasgenerator auf Grund des zweiten Hauptsatzes
der Thermodynamik", Forschungsarbeiten 1913:
"So länge man jedoch nicht imstande ist, die
che-mischen Reaktionsgeschwindigkeiten in
absolu-tem Mass zu messen und sie in Beziehung zu
anderen für sie massgebenden Grössen zu setzen.
so länge wird es auch nicht möglich sein, die
Komponenten der Gasphase für alle Verhältnisse
als Funktion der unabhängigen Veränderungen
darzustellen. Eine Analyse der inneren Vorgänge
im Gasgenerator kann sich aus diesem Grunde
zurzeit nur auf den Versuch stützen."
De redan nu av Gradin funna resultaten
stämma väl med Neumans redovisade resultat från
hans koksgenerator med direkt förbränning, där
ej ens i gasfasen över kolskiktet jämvikt fullt
inställer sig. Att så skall vara förhållandet är även
rätt naturligt, ej blott på grund av tidsfaktorn
som sådan, utan även därför, att ju mer
reaktionen närmar sig jämvikten, desto mindre blir
"den drivande kraften", vilken konvergerar mot
noll. Full jämvikt kan därför, teoretiskt sett, ej
inställa sig förrän efter oändligt lång tid
20 febr. 1943
AM 23
