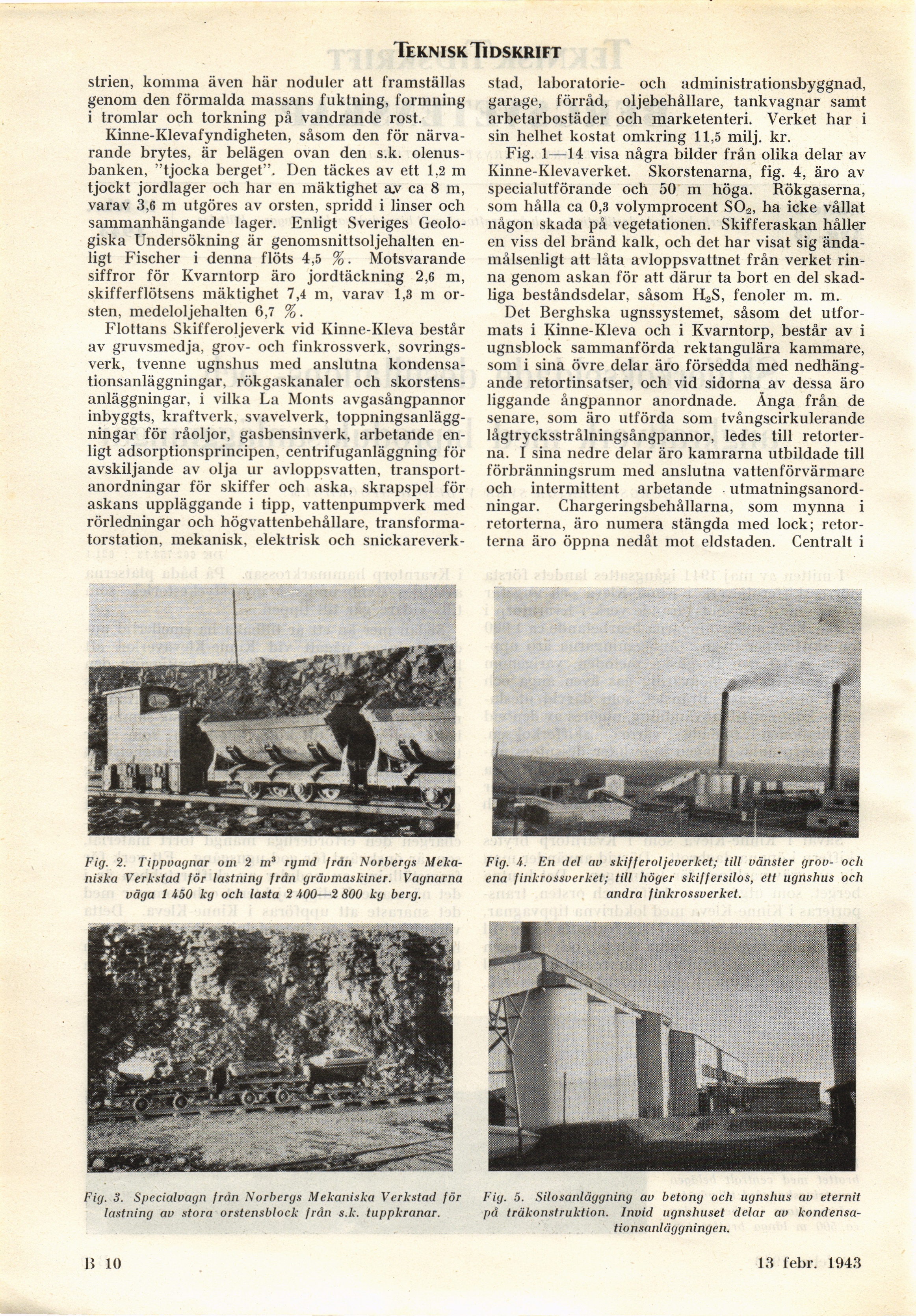

Teknisk Tidskrift
strien, komma även här noduler att framställas
genom den förmalda massans fuktning, formning
i tromlar och torkning på vandrande rost.
Kinne-Klevafyndigheten, såsom den för
närvarande brytes, är belägen ovan den s.k.
olenus-banken, "tjocka berget". Den täckes av ett 1,2 m
tjockt jordlager och har en mäktighet av ca 8 m,
varav 3,6 m utgöres av örsten, spridd i linser och
sammanhängande lager. Enligt Sveriges
Geologiska Undersökning är genomsnittsoljehalten
enligt Fischer i denna flöts 4,5 %. Motsvarande
siffror för Kvarntorp äro jordtäckning 2,6 m,
skifferflötsens mäktighet 7,4 m, varav 1,3 m
örsten, medeloljehalten 6,7 %.
Flottans Skifferoljeverk vid Kinne-Kleva består
av gruvsmedja, grov- och finkrossverk,
sovrings-verk, tvenne ugnshus med anslutna
kondensa-tionsanläggningar, rökgaskanaler och
skorstensanläggningar, i vilka La Monts avgasångpannor
inbyggts, kraftverk, svavelverk,
toppningsanlägg-ningar för råoljor, gasbensinverk, arbetande
enligt adsorptionsprincipen, centrifuganläggning för
avskiljande av olja ur avloppsvatten,
transportanordningar för skiffer och aska, skrapspel för
askans uppläggande i tipp, vattenpumpverk med
rörledningar och högvattenbehållare,
transformatorstation, mekanisk, elektrisk och snickare verk -
stad, laboratorie- och administrationsbyggnad,
garage, förråd, oljebehållare, tankvagnar samt
arbetarbostäder och marketenteri. Verket har i
sin helhet kostat omkring 11,5 milj. kr.
Fig. 1—14 visa några bilder från olika delar av
Kinne-Klevaverket. Skorstenarna, fig. 4, äro av
specialutförande och 50 m höga. Rökgaserna,
som hålla ca 0,3 volymprocent SO;2, ha icke vållat
någon skada på vegetationen. Skifferaskan håller
en viss del bränd kalk, och det har visat sig
ändamålsenligt att låta avloppsvattnet från verket
rinna genom askan för att därur ta bort en del
skadliga beståndsdelar, såsom H2S, fenoler m. m.
Det Berghska ugnssystemet, såsom det
utformats i Kinne-Kleva och i Kvarntorp, består av i
ugnsblock sammanförda rektangulära kammare,
som i sina övre delar äro försedda med
nedhängande retortinsatser, och vid sidorna av dessa äro
liggande ångpannor anordnade. Ånga från de
senare, som äro utförda som tvångscirkulerande
lågtrycksstrålningsångpannor, ledes till
retorter-na. I sina nedre delar äro kamrarna utbildade till
förbränningsrum med anslutna vattenförvärmare
och intermittent arbetande
utmatningsanordningar. Chargeringsbehållarna, som mynna i
retorterna, äro numera stängda med lock;
retor-terna äro öppna nedåt mot eldstaden. Centralt i
Fig. 2. Tippvagnar om 2 m3 rymd frän Norbergs
Mekaniska Verkstad för lastning från gräumaskiner. Vagnarna
väga 1 i50 kg och lasta 2 MO—2 800 kg berg.
Fig. 3. Specialvagn frän Norbergs Mekaniska Verkstad för
lastning av stora orstensblock från s.k. tuppkranar.
Fig. i. En del av skifferoljeverket; till vänster grov- och
ena finkrossverket; till höger skiffersilos, ett ugnshus och
andra finkrossverket.
Fig. 5. Silosanläggning av betong och ugnshus av eternit
på träkonstruktion. Invid ugnshuset delar av
kondensa-tionsanläggningen.
B 12
13 febr. 1943
