Teknisk. Tidskrift

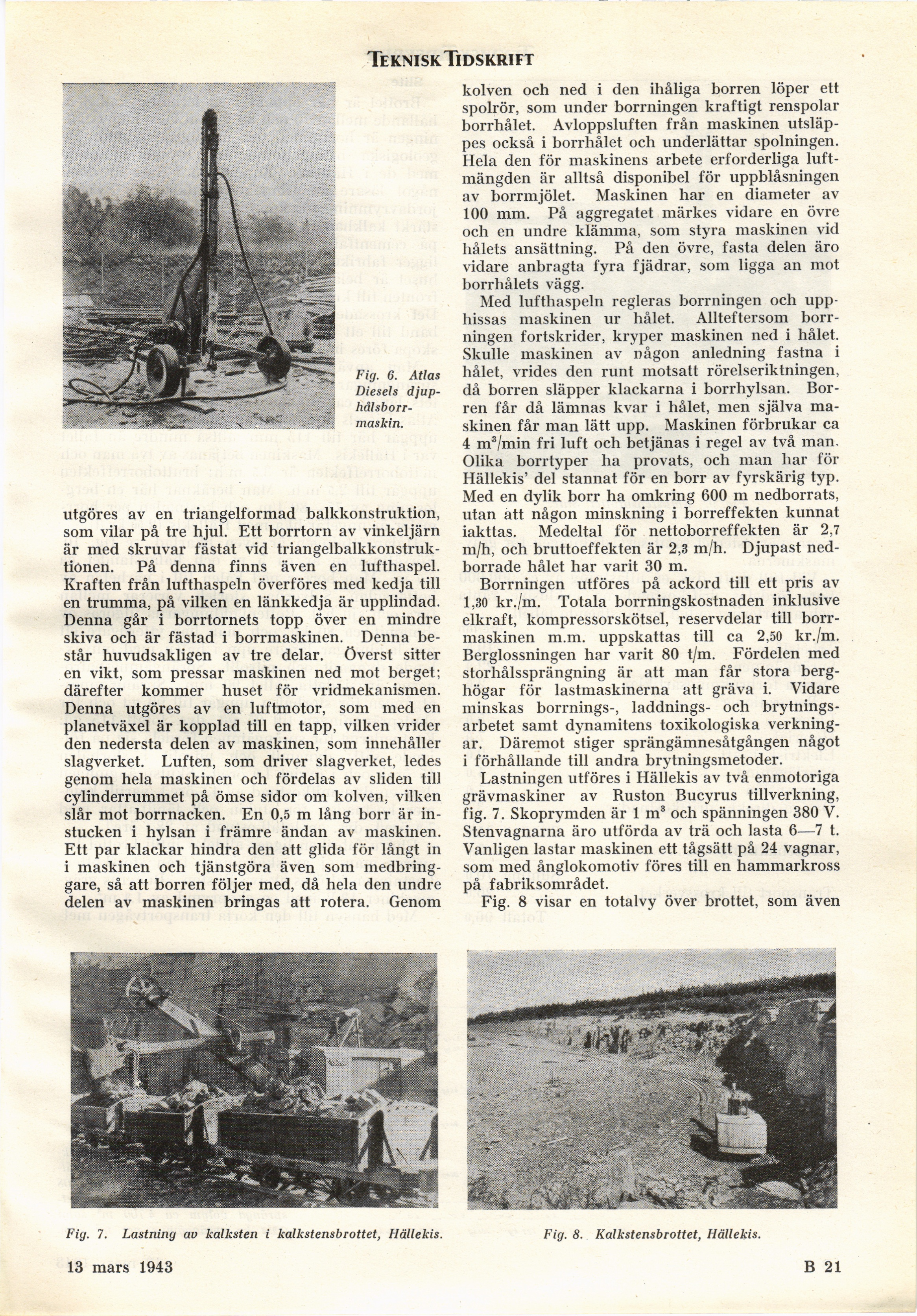

Fig. 6. Atlas
Diesels
djup-hdlsborr-maskin.

utgöres av en triangelformad balkkonstruktion,
som vilar på tre hjul. Ett borrtorn av vinkeljärn
är med skruvar fästat vid
triangelbalkkonstruk-tiönen. På denna finns även en lufthaspel.
Kraften från lufthaspeln överföres med kedja till
en trumma, på vilken en länkkedja är upplindad.
Denna går i borrtornets topp över en mindre
skiva och är fästad i borrmaskinen. Denna
består huvudsakligen av tre delar, överst sitter
en vikt, som pressar maskinen ned mot berget;
därefter kommer huset för vridmekanismen.
Denna utgöres av en luftmotor, som med en
planetväxel är kopplad till en tapp, vilken vrider
den nedersta delen av maskinen, som innehåller
slagverket. Luften, som driver slagverket, ledes
genom hela maskinen och fördelas av sliden till
cylinderrummet på ömse sidor om kolven, vilken
slår mot borrnacken. En 0,5 m lång borr är
instucken i hylsan i främre ändan av maskinen.
Ett par klackar hindra den att glida för långt in
i maskinen och tjänstgöra även som
medbring-gare, så att borren följer med, då hela den undre
delen av maskinen bringas att rotera. Genom

Fig. 7. Lastning av kalksten i kalkstensbrottet, Hällekis.

10 april 1943

kolven och ned i den ihåliga borren löper ett
spolrör, som under borrningen kraftigt renspolar
borrhålet. Avloppsluften från maskinen
utsläppes också i borrhålet och underlättar spolningen.
Hela den för maskinens arbete erforderliga
luftmängden är alltså disponibel för uppblåsningen
av borrmjölet. Maskinen har en diameter av
100 mm. På aggregatet märkes vidare en övre
och en undre klämma, som styra maskinen vid
hålets ansättning. På den övre, fasta delen äro
vidare anbragta fyra fjädrar, som ligga an mot
borrhålets vägg.

Med lufthaspeln regleras borrningen och
upphissas maskinen ur hålet. Allteftersom
borrningen fortskrider, kryper maskinen ned i hålet.
Skulle maskinen av någon anledning fastna i
hålet, vrides den runt motsatt rörelseriktningen,
då borren släpper klackarna i borrhylsan.
Borren får då lämnas kvar i hålet, men själva
maskinen får man lätt upp. Maskinen förbrukar ca
4 nr/min fri luft och betjänas i regel av två man.
Olika borrtyper lia provats, och man har för
Hällekis’ del stannat för en borr av fyrskärig typ.
Med en dylik borr ha omkring 600 m nedborrats,
utan att någon minskning i borreffekten kunnat
iakttas. Medeltal för nettoborreffelcten är 2,7
m/h, och bruttoeffekten är 2,3 m/h. Djupast
nedborrade hålet har varit 30 m.

Borrningen utföres på ackord till ett pris av
1,30 kr./m. Totala borrningskostnaden inklusive
elkraft, kompressorskötsel, reservdelar till
borrmaskinen m.m. uppskattas till ca 2,50 kr./m.
Berglossningen har varit 80 t/m. Fördelen med
storhålssprängning är att man får stora
berghögar för lastmaskinerna att gräva i. Vidare
minskas borrnings-, laddnings- och
brytningsarbetet samt dynamitens toxikologiska
verkningar. Däremot stiger sprängämnesåtgången något
i förhållande till andra brytningsmetoder.

Lastningen utföres i Hällekis av två enmotoriga
grävmaskiner av Ruston Bucyrus tillverkning,
fig. 7. Skoprymden är 1 m3 och spänningen 380 V.
Stenvagnarna äro utförda av trä och lasta 6—7 t.
Vanligen lastar maskinen ett tågsätt på 24 vagnar,
som med ånglokomotiv föres till en hammarkross
på fabriksområdet.

Fig. 8 visar en totalvy över brottet, som även

Fig. 8. Kalkstensbrottet, Hällekis.

B 21
