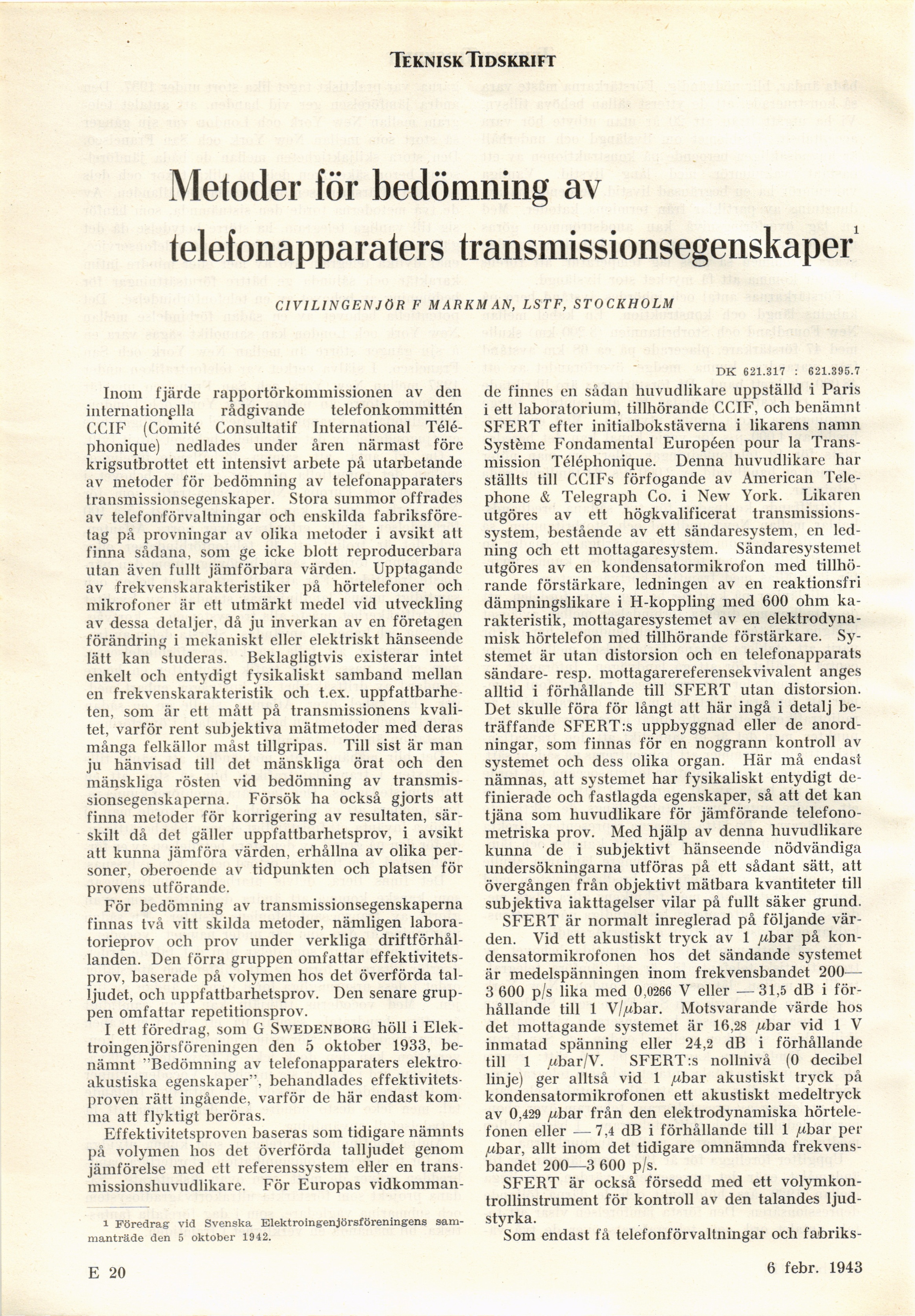

Teknisk Tidskrift

Metoder för bedömning av
telefonapparaters transmissionsegenskaper

CIVILINGENJÖR F MARKMAN, LSTF, STOCKHOLM

Inom fjärde rapportörkommissionen av den
internationplla rådgivande telefonkommittén
CCIF (Comité Consultatif International
Télé-phonique) nedlades under åren närmast före
krigsutbrottet ett intensivt arbete på utarbetande
av metoder för bedömning av telefonapparaters
transmissionsegenskaper. Stora summor offrades
av telefonförvaltningar och enskilda
fabriksföretag på provningar av olika metoder i avsikt att
finna sådana, som ge icke blott reproducerbara
utan även fullt jämförbara värden. Upptagande
av frekvenskarakteristiker på hörtelefoner och
mikrofoner är ett utmärkt medel vid utveckling
av dessa detaljer, då ju inverkan av en företagen
förändring i mekaniskt eller elektriskt hänseende
lätt kan studeras. Beklagligtvis existerar intet
enkelt och entydigt fysikaliskt samband mellan
en frekvenskarakteristik och t.ex.
uppfattbarhe-ten, som är ett mått på transmissionens
kvalitet, varför rent subjektiva mätmetoder med deras
många felkällor måst tillgripas. Till sist är man
ju hänvisad till det mänskliga örat och den
mänskliga rösten vid bedömning av
transmissionsegenskaperna. Försök ha också gjorts att
finna metoder för korrigering av resultaten,
särskilt då det gäller uppfattbarhetsprov, i avsikt
att kunna jämföra värden, erhållna av olika
personer, oberoende av tidpunkten och platsen för
provens utförande.

För bedömning av transmissionsegenskaperna
finnas två vitt skilda metoder, nämligen
laboratorieprov och prov under verkliga
driftförhållanden. Den förra gruppen omfattar
effektivitetsprov, baserade på volymen hos det överförda
talljudet, och uppfattbarhetsprov. Den senare
gruppen omfattar repetitionsprov.

I ett föredrag, som G Swedenborg höll i
Elektroingenjörsföreningen den 5 oktober 1933,
benämnt "Bedömning av telefonapparaters elektro
akustiska egenskaper", behandlades
effektivitetsproven rätt ingående, varför de här endast
komma att flyktigt beröras.

Effektivitetsproven baseras som tidigare nämnts
på volymen hos det överförda talljudet genom
jämförelse med ett referenssystem eller en träns
missionshuvudlikare. För Europas vidkomman-

i Föredrag- vid Svenska Elektroingenjörsföreningens
sammanträde den 5 oktober 1942.

DK 621.317 : 621.395.7

de finnes en sådan huvudlikare uppställd i Paris
i ett laboratorium, tillhörande CCIF, och benämnt
SFERT efter initialbokstäverna i likarens namn
Système Fondamental Européen pour la
Transmission Téléphonique. Denna huvudlikare har
ställts till CCIFs förfogande av American
Tele-phone & Telegraph Co. i New York. Likaren
utgöres av ett högkvalificerat
transmissionssystem, bestående av ett sändaresystem, en
ledning och ett mottagaresystem. Sändaresystemet
utgöres av en kondensatormikrofon med
tillhörande förstärkare, ledningen av en reaktionsfri
dämpningslikare i H-koppling med 600 ohm
karakteristik, mottagaresystemet av en
elektrodynamisk hörtelefon med tillhörande förstärkare.
Systemet är utan distorsion och en telefonapparats
sändare- resp. mottagarereferensekvivalent anges
alltid i förhållande till SFERT utan distorsion.
Det skulle föra för långt att här ingå i detalj
beträffande SFERT:s uppbyggnad eller de
anordningar, som finnas för en noggrann kontroll av
systemet och dess olika organ. Här må endast
nämnas, att systemet har fysikaliskt entydigt
definierade och fastlagda egenskaper, så att det kan
tjäna som huvudlikare för jämförande
telefonometriska prov. Med hjälp av denna huvudlikare
kunna de i subjektivt hänseende nödvändiga
undersökningarna utföras på ett sådant sätt, att
övergången från objektivt mätbara kvantiteter till
subjektiva iakttagelser vilar på fullt säker grund.

SFERT är normalt inreglerad på följande
värden. Vid ett akustiskt tryck av 1 ^bar på
kon-densatormikrofonen hos det sändande systemet
är medelspänningen inom frekvensbandet 200—
3 600 p/s lika med 0,0266 V eller —31,5 dB i
förhållande till 1 V/^abar. Motsvarande värde hos
det mottagande systemet är 16,28 ,abar vid 1 V
inmatad spänning eller 24,2 dB i förhållande
till 1 ^fbar/V. SFERT :s nollnivå (0 decibel
linje) ger alltså vid 1 ,ubar akustiskt tryck på
kondensatormikrofonen ett akustiskt medeltryck
av 0,429 jubar från den elektrodynamiska
hörtelefonen eller —7,4 dB i förhållande till 1 /tbar per
/Æar, allt inom det tidigare omnämnda
frekvensbandet 200—3 600 p/s.

SFERT är också försedd med ett
volymkontrollinstrument för kontroll av den talandes
ljudstyrka.

Som endast få telefonförvaltningar och fabriks-

E 20

6 febr. 1943
