Teknisk Tidskrift

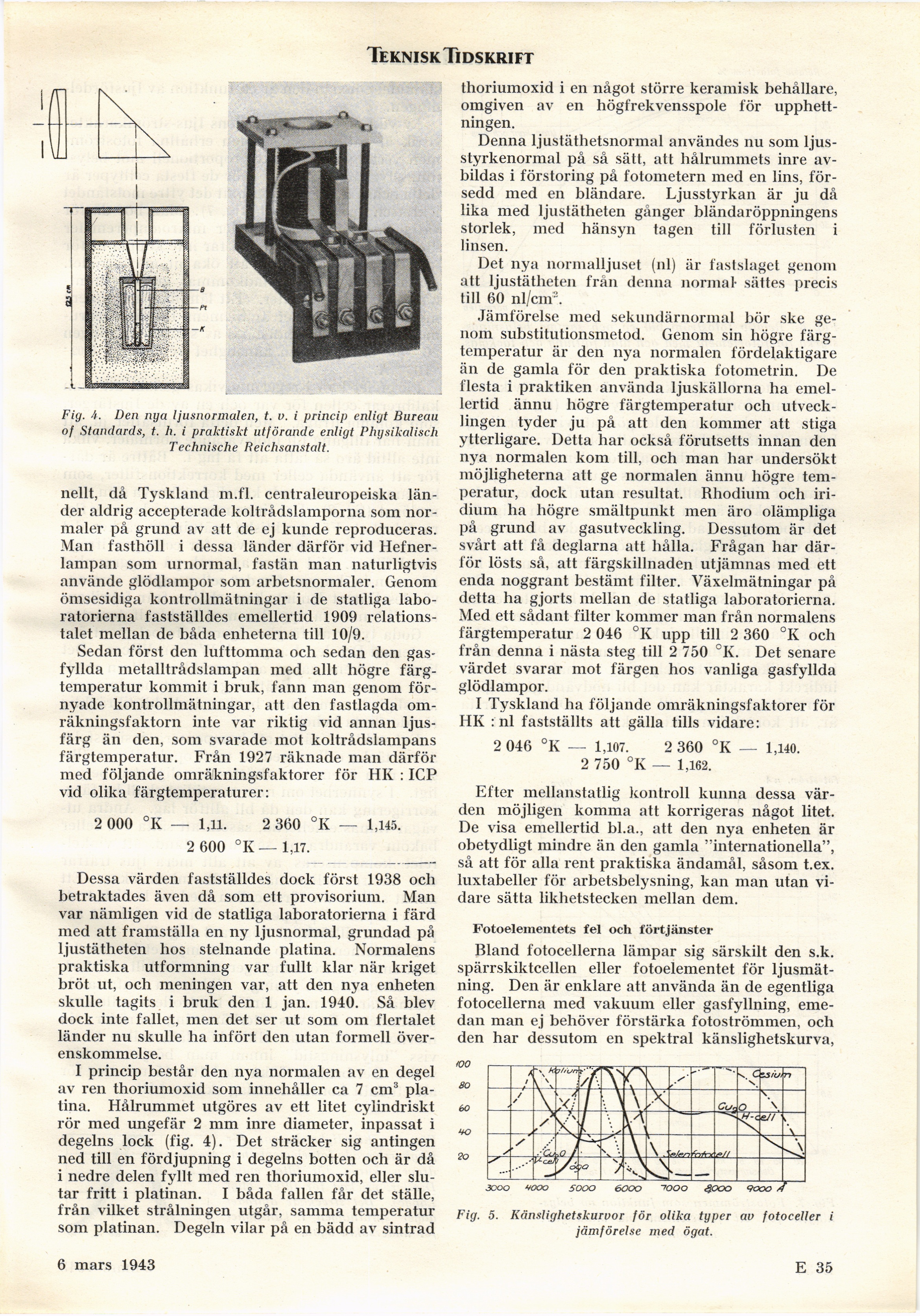

Fig. i. Den nya ljusnormalen, t. v. i princip enligt Bureau
of Standards, t. h. i praktiskt utförande enligt Plujsikalisch
Technische Beichsanstalt.

nellt, då Tyskland ni.fi. centraleuropeiska
länder aldrig accepterade koltrådslamporna som
nor-maler på grund av att de ej kunde reproduceras.
Man fasthöll i dessa länder därför vid
Hefner-lampan som urnormal, fastän man naturligtvis
använde glödlampor som arbetsnormaler. Genom
ömsesidiga kontrollmätningar i de statliga
laboratorierna fastställdes emellertid 1909
relationstalet mellan de båda enheterna till 10/9.

Sedan först den lufttomma och sedan den
gasfyllda metalltrådslampan med allt högre
färgtemperatur kommit i bruk, fann man genom
förnyade kontrollmätningar, att den fastlagda
om-räkningsfaktorn inte var riktig vid annan
ljusfärg än den, som svarade mot koltrådslampans
färgtemperatur. Från 1927 räknade man därför
med följande omräkningsfaktorer för HK : ICP
vid olika färgtemperaturer:

2 000 K

- 1,11. 2 360 °K
2 600 °K—1,17.

1,145.

Dessa värden fastställdes dock först 1938 och
betraktades även då som ett provisorium. Man
var nämligen vid de statliga laboratorierna i färd
med att framställa en ny ljusnormal, grundad på
ljustätheten lios stelnande platina. Normalens
praktiska utformning var fullt klar när kriget
bröt ut, och meningen var, att den nya enheten
skulle tagits i bruk den 1 jan. 1940. Så blev
dock inte fallet, men det ser ut som om flertalet
länder nu skulle ha infört den utan formell
överenskommelse.

I princip består den nya normalen av en degel
av ren thoriumoxid som innehåller ca 7 cm3
platina. Hålrummet utgöres av ett litet cylindriskt
rör med ungefär 2 mm inre diameter, inpassat i
degelns lock (fig. 4). Det sträcker sig antingen
ned till en fördjupning i degelns botten och är då
i nedre delen fyllt med ren thoriumoxid, eller
slutar fritt i platinan. I båda fallen får det ställe,
från vilket strålningen utgår, samma temperatur
som platinan. Degeln vilar på en bädd av sintrad

thoriumoxid i en något större keramisk behållare,
omgiven av en högfrekvensspole för
upphettningen.

Denna ljustäthetsnormal användes nu som
ljus-styrkenormal på så sätt, att hålrummets inre
avbildas i förstoring på fotometern med en lins,
försedd med en bländare. Ljusstyrkan är ju då
lika med ljustätheten gånger bländaröppningens
storlek, med hänsyn tagen till förlusten i
linsen.

Det nya normalljuset (ni) är fastslaget genom
att ljustätheten frän denna normal sättes precis
till 60 nl/cm*.

Jämförelse med sekundärnormal bör ske
genom substitutionsmetod. Genom sin högre
färgtemperatur är den nya normalen fördelaktigare
än de gamla för den praktiska fotometrin. De
flesta i praktiken använda ljuskällorna ha
emellertid ännu högre färgtemperatur och
utvecklingen tyder ju på att den kommer att stiga
ytterligare. Detta har också förutsetts innan den
nya normalen kom till, och man har undersökt
möjligheterna att ge normalen ännu högre
temperatur, dock utan resultat. Rhodium och
iridium lia högre smältpunkt men äro olämpliga
på grund av gasutveckling. Dessutom är det
svårt att få deglarna att hålla. Frågan har
därför lösts så, att färgskillnaden utjämnas med ett
enda noggrant bestämt filter. Växelmätningar på
detta ha gjorts mellan de statliga laboratorierna.
Med ett sådant filter kommer man från normalens
färgtemperatur 2 046 °K upp till 2 360 °K och
från denna i nästa steg till 2 750 °K. Det senare
värdet svarar mot färgen hos vanliga gasfyllda
glödlampor.

I Tyskland ha följande omräkningsfaktorer för
HK : ni fastställts att gälla tills vidare:

2 046 °K — 1,107. 2 360 °K — 1,140.

2 750 °K — 1,162.

Efter mellanstatlig kontroll kunna dessa
värden möjligen komma att korrigeras något litet.
De visa emellertid bl.a., att den nya enheten är
obetydligt mindre än den gamla "internationella",
så att för alla rent praktiska ändamål, såsom t.ex.
luxtabeller för arbetsbelysning, kan man utan
vidare sätta likhetstecken mellan dem.

Fotoeleinentets fel och förtjänster

Bland fotocellerna lämpar sig särskilt den s.k.
spärrskiktcellen eller fotoelementet för
ljusmätning. Den är enklare att använda än de egentliga
fotocellerna med vakuum eller gasfyllning,
emedan man ej behöver förstärka fotoströmmen, och
den har dessutom en spektral känslighetskurva,

Fig. 5. Känslighetskurvor för olika typer av fotoceller i
jämförelse med ögat.

6 mars 1943

E 35
