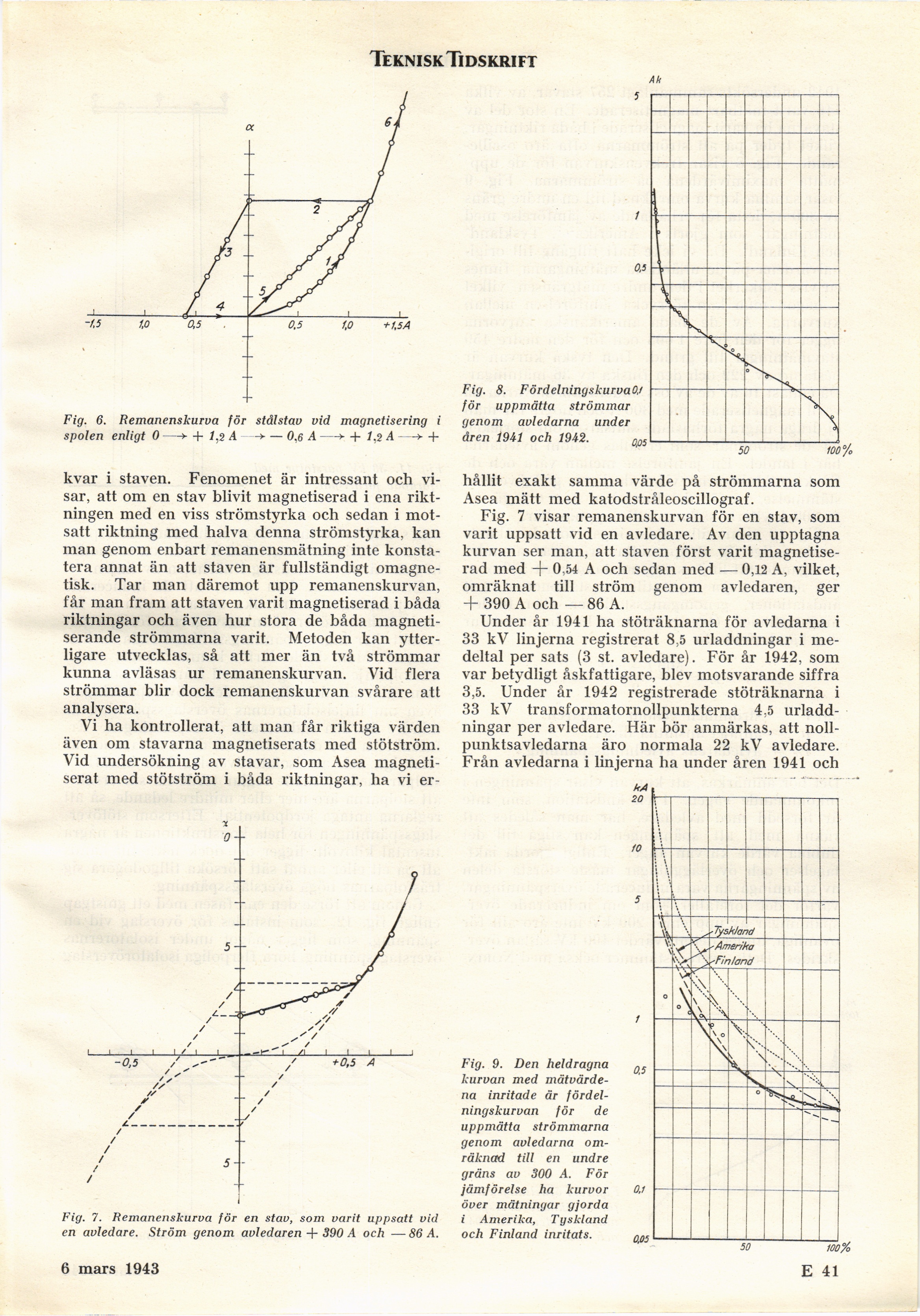

Teknisk Tidskrift

Ak

5

Fig. 8. FördelningskurvaO.t
för uppmätta strömmar
genom avledarna under
ären 1941 och 1942.

Fig. 6. Remanenskurva för stdlstav vid magnetisering i
spolen enligt O —>- + 1,2 A —»■ — 0,6 A —► + 1,2 A —>- +

kvar i staven. Fenomenet är intressant och
visar, att om en stav blivit magnetiserad i ena
riktningen med en viss strömstyrka och sedan i
motsatt riktning med halva denna strömstyrka, kan
man genom enbart remanensmätning inte
konstatera annat än att staven är fullständigt
omagnetisk. Tar man däremot upp remanenskurvan,
får man fram att staven varit magnetiserad i båda
riktningar och även hur stora de båda
magnetiserande strömmarna varit. Metoden kan
ytterligare utvecklas, så att mer än två strömmar
kunna avläsas ur remanenskurvan. Vid flera
strömmar blir dock remanenskurvan svårare att
analysera.

Vi ha kontrollerat, att man får riktiga värden
även om stavarna magnetiserats med stötström.
Vid undersökning av stavar, som Asea
magneti-serat med stötström i båda riktningar, ha vi er-

hållit exakt samma värde på strömmarna som
Asea mätt med katodstråleoscillograf.

Fig. 7 visar remanenskurvan för en stav, som
varit uppsatt vid en avledare. Av den upptagna
kurvan ser man, att staven först varit
magnetiserad med +0,54 A och sedan med — 0,12 A, vilket,
omräknat till ström genom avledaren, ger
+ 390 A och — 86 A.

Under år 1941 ha stöträknarna för avledarna i
33 kV linjerna registrerat 8,5 urladdningar i
medeltal per sats (3 st. avledare). För år 1942, som
var betydligt åskfattigare, blev motsvarande siffra
3,5. Under år 1942 registrerade stöträknarna i
33 kV transformatornollpunkterna 4,5
urladdningar per avledare. Här bör anmärkas, att
noll-punktsavledarna äro normala 22 kV avledare.
Från avledarna i linjerna ha under åren 1941 och

M

20

Fig. 7. Remanenskurva för en stav, som varit uppsatt vid
en avledare. Ström genom avledaren + 390 A och —86 A.

Fig. 9. Den heldragna
kurvan med
mätvärdena inritade är
fördelningskurvan för de
uppmätta strömmarna
genom avledarna
omräknad till en undre
gräns av 300 A. För
jämförelse ha kurvor
över mätningar gjorda
i Amerika, Tyskland
och Finland inritats.

6 mars 1943

E 41
