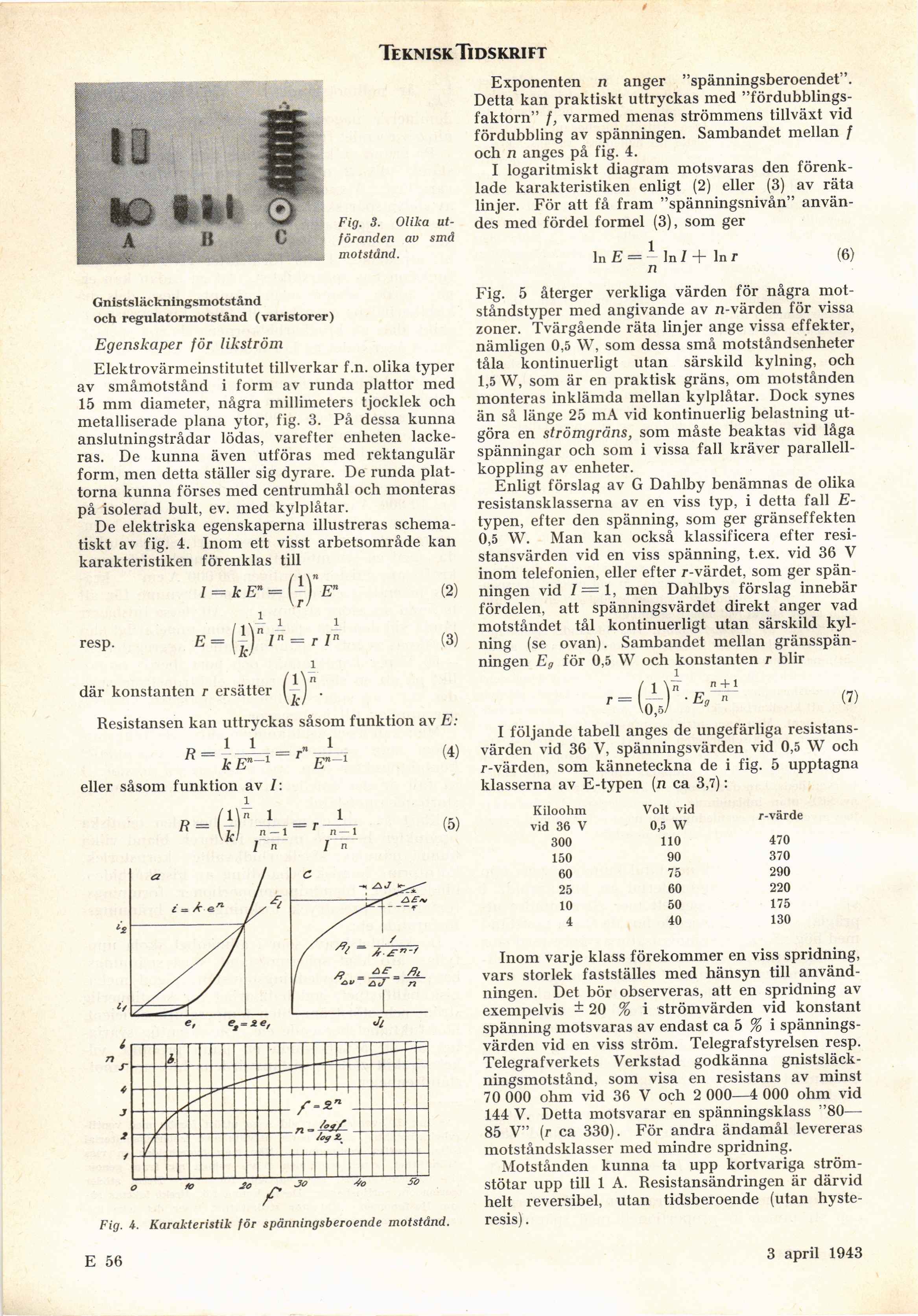

Teknisk. Tidskrift

Fig. 3. Olika
utföranden av smd
motstånd.

Gnistsläckningsmotstånd

och regulatorniotstånd (varistorer)

Egenskaper för likström

Elektrovärmeinstitutet tillverkar f.n. olika typer
av småmotstånd i form av runda plattor med
15 mm diameter, några millimeters tjocklek och
metalliserade plana ytor, fig. 3. På dessa kunna
anslutningstrådar lödas, varefter enheten
lackeras. De kunna även utföras med rektangulär
form, men detta ställer sig dyrare. De runda
plattorna kunna förses med centrumhål och monteras
på isolerad bult, ev. med kylplåtar.

De elektriska egenskaperna illustreras
schematiskt av fig. 4. Inom ett visst arbetsområde kan
karakteristiken förenklas till

resp.

där konstanten r ersätter I ,

1 = k E" = (-) En

/IV" 1 1

E=(-) /" = r 7"

r

Resistansen kan uttryckas såsom funktion av E:
11 „ 1

E"-1

R =

kE"-1

eller såsom funktion av 7:

i

= t

R

= (!)" J_«r_L

ln In

Exponenten n anger "spänningsberoendet".
Detta kan praktiskt uttryckas med
"fördubblingsfaktorn" f, varmed menas strömmens tillväxt vid
fördubbling av spänningen. Sambandet mellan /
och n anges på fig. 4.

I logaritmiskt diagram motsvaras den
förenklade karakteristiken enligt (2) eller (3) av räta
linjer. För att få fram "spänningsnivån"
användes med fördel formel (3), som ger

ln E = 1 ln 7 + ln t
n

(6)

(2)
(3)

Fig. 5 återger verkliga värden för några
motståndstyper med angivande av n-värden för vissa
zoner. Tvärgående räta linjer ånge vissa effekter,
nämligen 0,5 W, som dessa små motståndsenheter
tåla kontinuerligt utan särskild kylning, och
1,5 W, som är en praktisk gräns, om motstånden
monteras inklämda mellan kylplåtar. Dock synes
än så länge 25 mA vid kontinuerlig belastning
utgöra en strömgräns, som måste beaktas vid låga
spänningar och som i vissa fall kräver
parallellkoppling av enheter.

Enligt förslag av G Dahlby benämnas de olika
resistansklasserna av en viss typ, i detta fall
E-typen, efter den spänning, som ger gränseffekten
0,5 W. Man kan också klassificera efter
resi-stansvärden vid en viss spänning, t.ex. vid 36 V
inom telefonien, eller efter r-värdet, som ger
spänningen vid 7=1, men Dahlbys förslag innebär
fördelen, att spänningsvärdet direkt anger vad
motståndet tål kontinuerligt utan särskild
kylning (se ovan). Sambandet mellan
gränsspänningen Eg för 0,5 W och konstanten r blir

-(-Lf.

»0,6’



n + 1

(7)

(4)

I följande tabell anges de ungefärliga
resistans-värden vid 36 V, spänningsvärden vid 0,5 W och
r-värden, som känneteckna de i fig. 5 upptagna
klasserna av E-typen (n ca 3,7):

(5)

Kiloohm Voit vid /•-värde
vid 36 V 0,5 W
300 110 470
150 90 370
60 75 290
25 60 220
10 50 175
4 40 130

Fig. 4. Karakteristik för spänningsberoende motstånd.

Inom varje klass förekommer en viss spridning,
vars storlek fastställes med hänsyn till
användningen. Det bör observeras, att en spridning av
exempelvis ± 20 % i strömvärden vid konstant
spänning motsvaras av endast ca 5 % i
spänningsvärden vid en viss ström. Telegrafstyrelsen resp.
Telegrafverkets Verkstad godkänna
gnistsläck-ningsmotstånd, som visa en resistans av minst
70 000 ohm vid 36 V och 2 000—4 000 ohm vid
144 V. Detta motsvarar en spänningsklass "80—
85 V" (r ca 330). För andra ändamål levereras
motståndsklasser med mindre spridning.

Motstånden kunna ta upp kortvariga
strömstötar upp till 1 A. Resistansändringen är därvid
helt reversibel, utan tidsberoende (utan
hysteresis) .

/?> =

/

A*"’

. I’

’ & J n

E 56

6 febr. 1943
