Teknisk Tidskrift

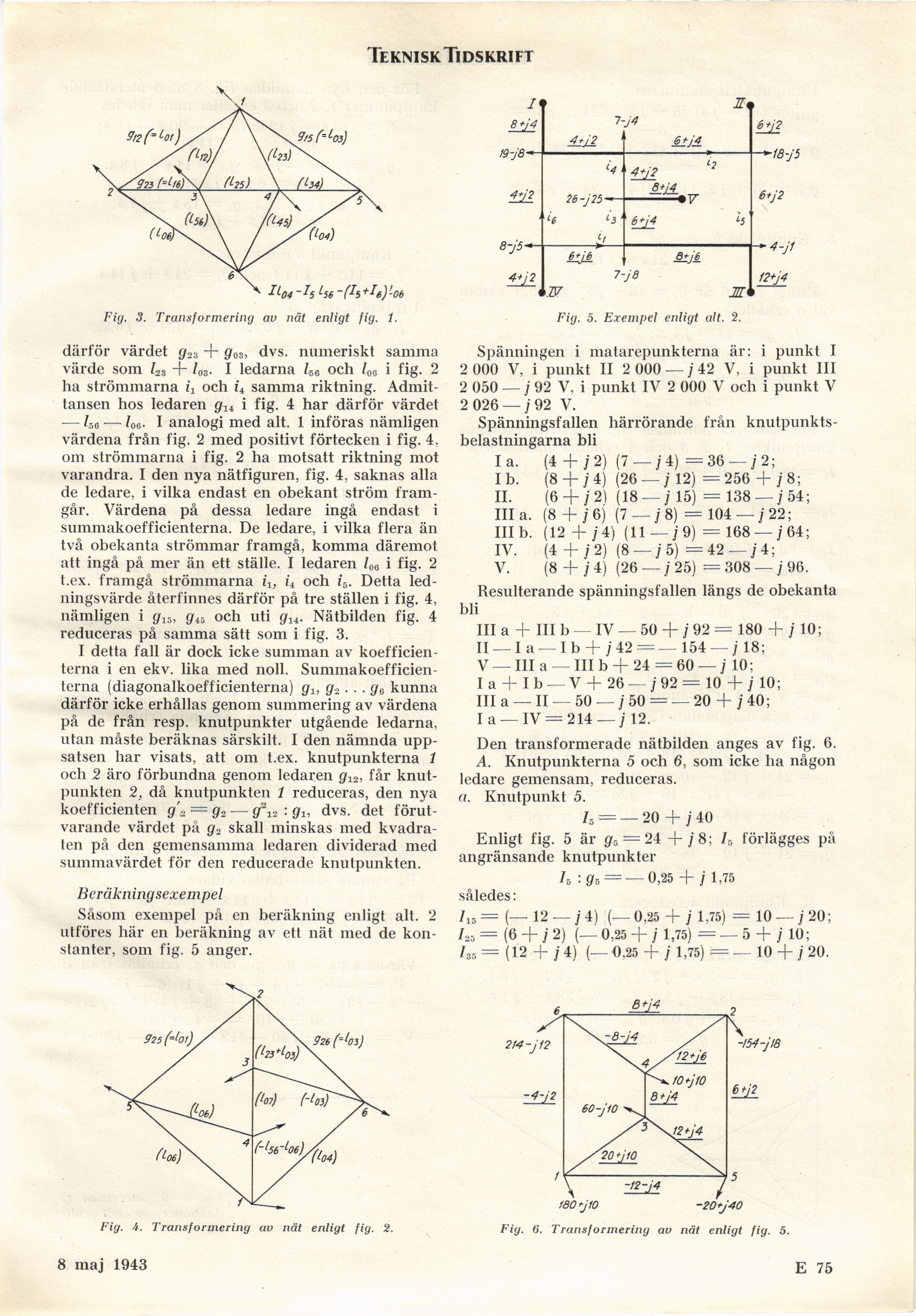

Fig. 3. Transformering au nät enligt fig. 1.

därför värdet g2i + gos, dvs. numeriskt samma
värde som /23 + /03. I ledarna /s6 och /06 i fig. 2
lia strömmarna h och i4 samma riktning.
Admittansen hos ledaren g14 i fig. 4 har därför värdet
— he ■— hu- I analogi med alt. 1 införas nämligen
värdena från fig. 2 med positivt förtecken i fig. 4.
om strömmarna i fig. 2 ha motsatt riktning mot
varandra. I den nya nätfiguren, fig. 4, saknas alla
de ledare, i vilka endast en obekant ström
framgår. Värdena på dessa ledare ingå endast i
summakoefficienterna. De ledare, i vilka flera än
två obekanta strömmar framgå, komma däremot
att ingå på mer än ett ställe. I ledaren loe i fig. 2
t.ex. framgå strömmarna iu U och i5. Detta
ledningsvärde återfinnes därför på tre ställen i fig. 4,
nämligen i g15, g15 och uti gti. Nätbilden fig. 4
reduceras på samma sätt som i fig. 3.

I detta fall är dock icke summan av
koefficienterna i en ekv. lika med noll.
Summakoefficienterna (diagonalkoefficienterna) g1: g2 ■ .. gG kunna
därför icke erhållas genom summering av värdena
på de från resp. knutpunkter utgående ledarna,
utan måste beräknas särskilt. I den nämnda
uppsatsen har visats, att om t.ex. knutpunkterna 1
och 2 äro förbundna genom ledaren g12, får
knutpunkten 2, då knutpunkten 1 reduceras, den nya
koefficienten g’s = gs — g"\2 : dvs. det
förutvarande värdet på g., skall minskas med
kvadraten på den gemensamma ledaren dividerad med
summavärdet för den reducerade knutpunkten.

Beräkningsexempel

Såsom exempel på en beräkning enligt alt. 2
utföres här en beräkning av ett nät med de
konstanter, som fig. 5 anger.

Fig. 5. Exempel enligt alt. 2.

Spänningen i matarepunkterna är: i punkt I
2 000 V, i punkt II 2 000 —- /’ 42 V, i punkt III
2 050 — /’ 92 V, i punkt IV 2 000 V och i punkt V
2 026 —/ 92 V.

Spänningsfallen härrörande från
knutpunkts-belastningarna bli

la. (4 + / 2) (7 — /’ 4) =36 — / 2;

Ib. (8 + / 4) (26 — / 12) = 256 + j 8;

II. (6 + /2M18 — / 15) = 138 — / 54;

Illa. (8 + / 6) (7-/8) =104 —j 22;

III b. (12+/4) (11— /9) = 168 — ;64;

IV. (4 + /2) (8—./ 5) =42 — /4;

V. (8 + /’ 4) (26 — / 25) = 308 — / 96.

Resulterande spänningsfallen längs de obekanta
bli

III a + III b — IV — 50 + / 92 = 180 + / 10;

II _ I a — I b + j 42 = — 154 — / 18;

V —Illa —III b+ 24 = 60 —/ 10;

I a + I b — V + 26 — j 92 = 10 + /’ 10;

III a — II — 50 — j 50 = — 20 + j 40;

la — IV = 214 — j 12.

Den transformerade nätbilden anges av fig. 6.

A. Knutpunkterna 5 och 6, som icke ha någon
ledare gemensam, reduceras.
a. Knutpunkt 5.

/, = — 20 +

Enligt fig. 5 är — 24
angränsande knutpunkter

h : g, = — 0,25
således:

/„= (— 12 — /4) (—0,25 + / 1,75) = 10-/ 20;
h, = (6 + / 2) (— 0,25 + /’ 1,75) = — 5 + / 10;
/„ = (12 + / 4) (— 0,25 + / 1,75) = — 10 + /’ 20.

j 40

- / 8; /ü förlägges på
+ j 1,75

Fig. 6. Transformering av nät enligt fig. 5.

Fig. i. Transformering av nät enligt fig. 2.

925 (=lOt)

926

8 maj 1943

E 75
