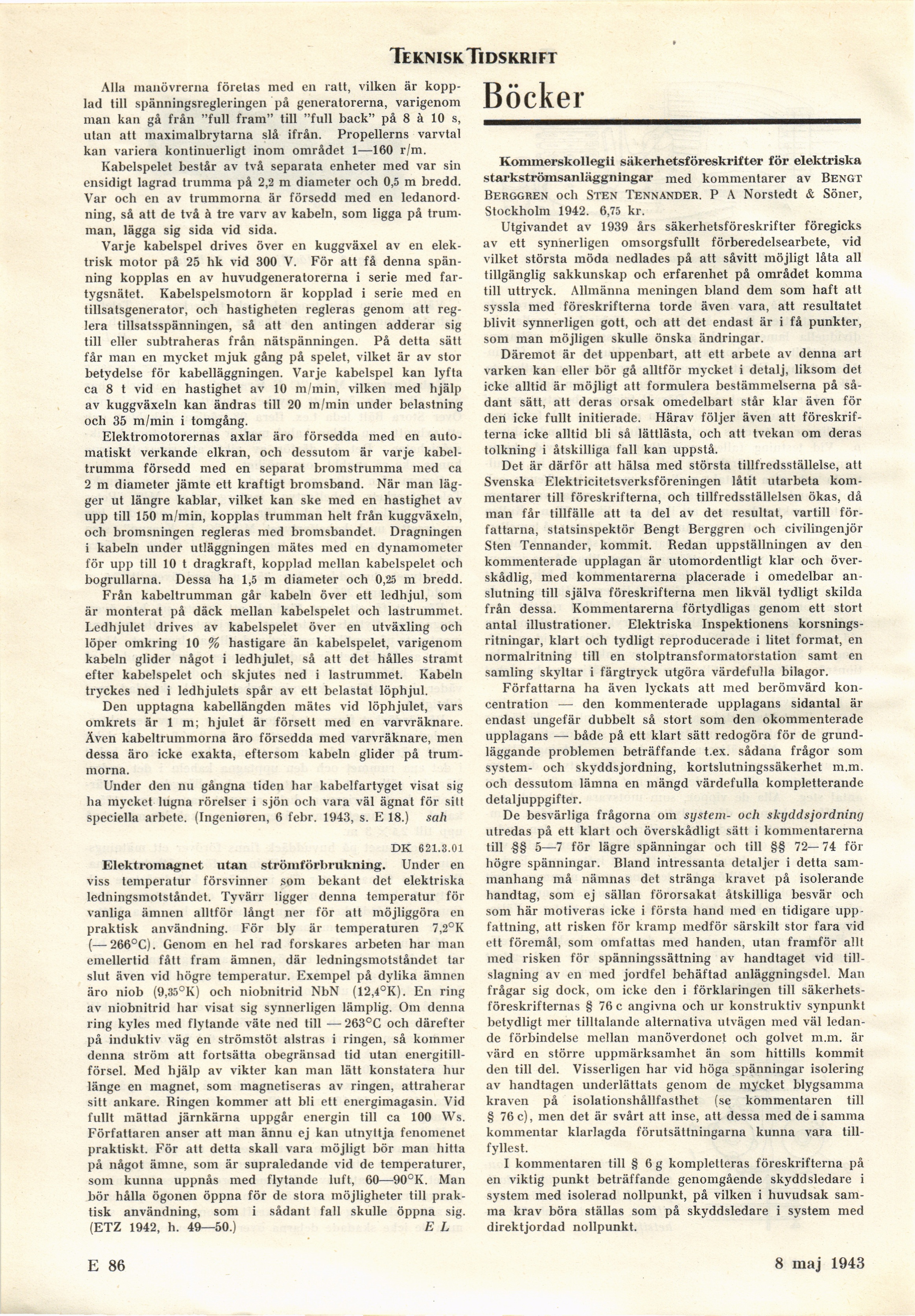

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

Alla manövrerna företas med en ratt, vilken är
kopplad till spänningsregleringen på generatorerna, varigenom
man kan gå från "full fram" till "full back" på 8 à 10 s,
utan att maximalbrytarna slå ifrån. Propellerns varvtal
kan variera kontinuerligt inom området 1—160 r/m.

Kabelspelet består av två separata enheter med var sin
ensidigt lagrad trumma på 2,2 m diameter och 0,5 m bredd.
Var och en av trummorna är försedd med en
ledanordning, så att de två à tre varv av kabeln, som ligga på
trumman, lägga sig sida vid sida.

Varje kabelspel drives över en kuggväxel av en
elektrisk motor på 25 hk vid 300 V. För att få denna
spänning kopplas en av huvudgeneratorerna i serie med
fartygsnätet. Kabelspelsmotorn är kopplad i serie med en
tillsatsgenerator, och hastigheten regleras genom att
reglera tillsatsspänningen, så att den antingen adderar sig
till eller subtraheras från nätspänningen. På detta sätt
får man en mycket mjuk gång på spelet, vilket är av stor
betydelse för kabelläggningen. Varje kabelspel kan lyfta
ca 8 t vid en hastighet av 10 m/min, vilken med hjälp
av kuggväxeln kan ändras till 20 m/min under belastning
och 35 m/min i tomgång.

Elektromotorernas axlar äro försedda med en
automatiskt verkande elkran, och dessutom är varje
kabel-trumma försedd med en separat bromstrumma med ca
2 m diameter jämte ett kraftigt bromsband. När man
lägger ut längre kablar, vilket kan ske med en hastighet av
upp till 150 m/min, kopplas trumman helt från kuggväxeln,
och bromsningen regleras med bromsbandet. Dragningen
i kabeln under utläggningen mätes med en dynamometer
för upp till 10 t dragkraft, kopplad mellan kabelspelet och
bogrullarna. Dessa ha 1,5 m diameter och 0,25 m bredd.

Från kabeltrumman går kabeln över ett ledhjul, som
är monterat på däck mellan kabelspelet och lastrummet.
Ledhjulet drives av kabelspelet över en utväxling och
löper omkring 10 % hastigare än kabelspelet, varigenom
kabeln glider något i ledhjulet, så att det hålles stramt
efter kabelspelet och skjutes ned i lastrummet. Kabeln
tryckes ned i ledhjulets spår av ett belastat löphjul.

Den upptagna kabellängden mätes vid löphjulet, vars
omkrets är 1 m; hjulet är försett med en varvräknare.
Även kabeltrummorna äro försedda med varvräknare, men
dessa äro icke exakta, eftersom kabeln glider på
trummorna.

Under den nu gångna tiden har kabelfartyget visat sig
ha mycket lugna rörelser i sjön och vara väl ägnat för sitt
speciella arbete. (Ingeniören, 6 febr. 1943, s. E 18.) sah

dk 621.3.01

Elektromagnet utan ströniförbrukning. Under en
viss temperatur försvinner soin bekant det elektriska
ledningsmotståndet. Tyvärr ligger denna temperatur för
vanliga ämnen alltför långt ner för att möjliggöra en
praktisk användning. För bly är temperaturen 7,2°K
(—266°C). Genom en hel rad forskares arbeten har man
emellertid fått fram ämnen, där ledningsmotståndet tar
slut även vid högre temperatur. Exempel på dylika ämnen
äro niob (9,35°K) och niobnitrid NbN (12,4°K). En ring
av niobnitrid har visat sig synnerligen lämplig. Om denna
ring kyles med flytande väte ned till — 263°C och därefter
på induktiv väg en strömstöt alstras i ringen, så kommer
denna ström att fortsätta obegränsad tid utan
energitillförsel. Med hjälp av vikter kan man lätt konstatera hur
länge en magnet, som magnetiseras av ringen, attraherar
sitt ankare. Ringen kommer att bli ett energimagasin. Vid
fullt mättad järnkärna uppgår energin till ca 100 Ws.
Författaren anser att man ännu ej kan utnyttja fenomenet
praktiskt. För att detta skall vara möjligt bör man hitta
på något ämne, som är supraledande vid de temperaturer,
som kunna uppnås med flytande luft, 60—90°K. Man
bör hålla ögonen öppna för de stora möjligheter till
praktisk användning, som i sådant fall skulle öppna sig.
(ETZ 1942, h. 49—50.) E L

Böcker

Kommerskollegil säkerhetsföreskrifter för elektriska
starkströmsanläggningar med kommentarer av Bengt
Berggren och Sten Tennander. P a Norstedt & Söner,
Stockholm 1942. 6,75 kr.

Utgivandet av 1939 års säkerhetsföreskrifter föregicks
av ett synnerligen omsorgsfullt förberedelsearbete, vid
vilket största möda nedlades på att såvitt möjligt låta all
tillgänglig sakkunskap och erfarenhet på området komma
till uttryck. Allmänna meningen bland dem som haft att
syssla med föreskrifterna torde även vara, att resultatet
blivit synnerligen gott, och att det endast är i få punkter,
som man möjligen skulle önska ändringar.

Däremot är det uppenbart, att ett arbete av denna art
varken kan eller bör gå alltför mycket i detalj, liksom det
icke alltid är möjligt att formulera bestämmelserna på
sådant sätt, att deras orsak omedelbart står klar även för
den icke fullt initierade. Härav följer även att
föreskrifterna icke alltid bli så lättlästa, och att tvekan om deras
tolkning i åtskilliga fall kan uppstå.

Det är därför att hälsa med största tillfredsställelse, att
Svenska Elektricitetsverksföreningen låtit utarbeta
kommentarer till föreskrifterna, och tillfredsställelsen ökas, då
man får tillfälle att ta del av det resultat, vartill
författarna, statsinspektör Bengt Berggren och civilingenjör
Sten Tennander, kommit. Redan uppställningen av den
kommenterade upplagan är utomordentligt klar och
överskådlig, med kommentarerna placerade i omedelbar
anslutning till själva föreskrifterna men likväl tydligt skilda
från dessa. Kommentarerna förtydligas genom ett stort
antal illustrationer. Elektriska Inspektionens
korsningsritningar, klart och tydligt reproducerade i litet format, en
normalritning till en stolptransformatorstation samt en
samling skyltar i färgtryck utgöra värdefulla bilagor.

Författarna ha även lyckats att med berömvärd
koncentration — den kommenterade upplagans sidantal är
endast ungefär dubbelt så stort som den okommenterade
upplagans — både på ett klart sätt redogöra för de
grundläggande problemen beträffande t.ex. sådana frågor som
system- och skyddsjordning, kortslutningssäkerhet m.m.
och dessutom lämna en mängd värdefulla kompletterande
detaljuppgifter.

De besvärliga frågorna om system- och skyddsjordning
utredas på ett klart och överskådligt sätt i kommentarerna
till §§ 5—7 för lägre spänningar och till §§ 72—74 för
högre spänningar. Bland intressanta detaljer i detta
sammanhang må nämnas det stränga kravet på isolerande
handtag, som ej sällan förorsakat åtskilliga besvär och
som här motiveras icke i första hand ined en tidigare
uppfattning, att risken för kramp medför särskilt stor fara vid
ett föremål, som omfattas med handen, utan framför allt
med risken för spänningssättning av handtaget vid
tillslagning av en med jordfel behäftad anläggningsdel. Man
frågar sig dock, om icke den i förklaringen till
säkerhetsföreskrifternas § 76 c angivna och ur konstruktiv synpunkt
betydligt mer tilltalande alternativa utvägen med väl
ledande förbindelse mellan manöverdonet och golvet m.m. är
värd en större uppmärksamhet än som hittills kommit
den till del. Visserligen har vid höga spänningar isolering
av handtagen underlättats genom de mycket blygsamma
kraven på isolationshållfasthet (se kommentaren till
§ 76 c), men det är svårt att inse, att dessa med de i samma
kommentar klarlagda förutsättningarna kunna vara
tillfyllest.

I kommentaren till § 6 g kompletteras föreskrifterna på
en viktig punkt beträffande genomgående skyddsledare i
system med isolerad nollpunkt, på vilken i huvudsak
samma krav böra ställas som på skyddsledare i system med
direktjordad nollpunkt.

E 86

8 maj 1943
