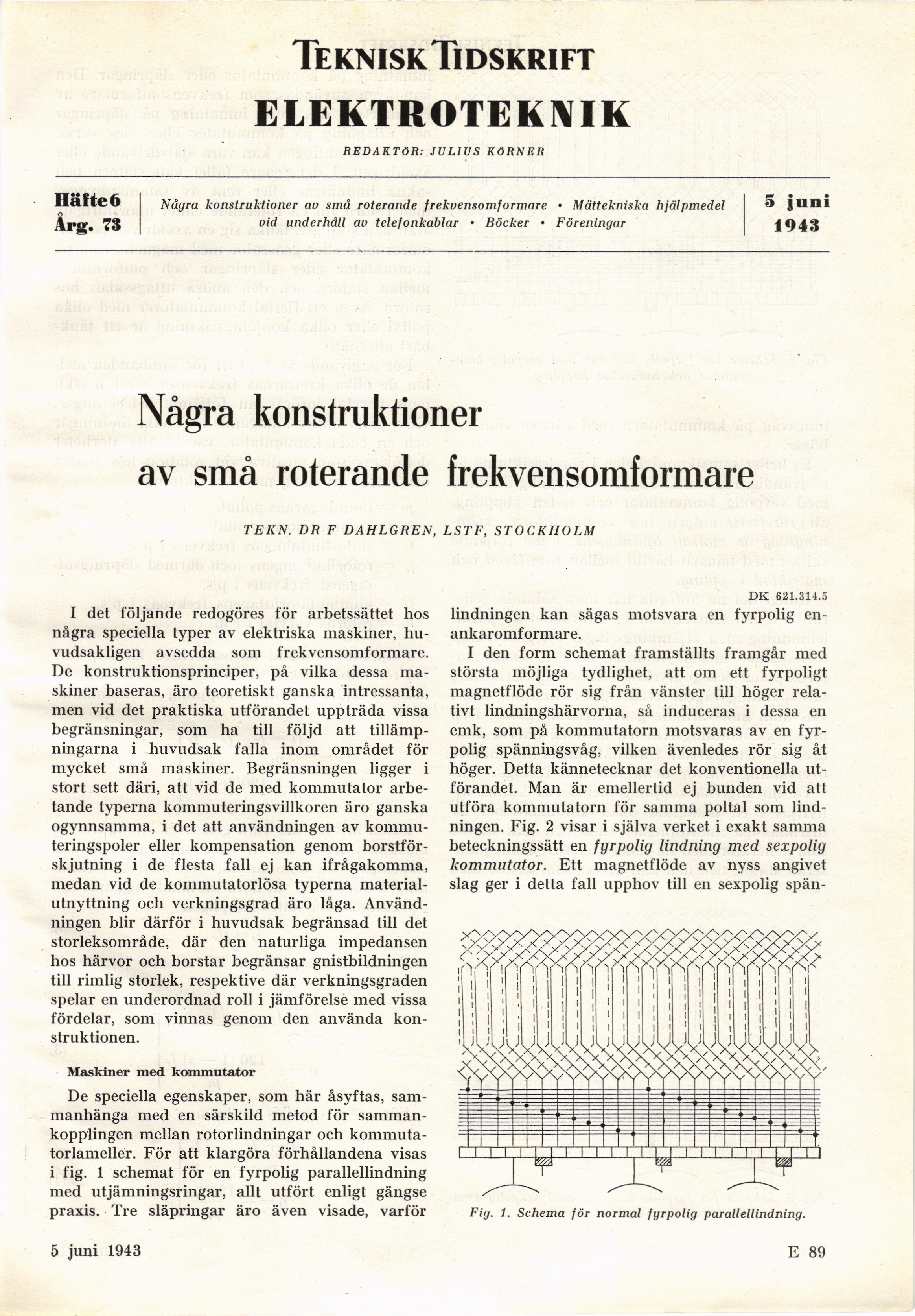

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

TekniskTidskrift
ELEKTROTEKNIK

REDAKTÖR: JULIUS KÖRNER

Några konstruktioner av smd roterande frekvensomformare • Mättekniska hjälpmedel
vid underhåll av telefonkablar • Böcker • Föreningar

Några konstruktioner

av små roterande frekvensomformare

TEKN. DB F DAHLGREN, LSTF, STOCKHOLM

I det följande redogöres för arbetssättet hos
några speciella typer av elektriska maskiner,
huvudsakligen avsedda som frekvensomformare.
De konstruktionsprinciper, på vilka dessa
maskiner baseras, äro teoretiskt ganska intressanta,
men vid det praktiska utförandet uppträda vissa
begränsningar, som ha till följd att
tillämpningarna i huvudsak falla inom området för
mycket små maskiner. Begränsningen ligger i
stort sett däri, att vid de med kommutator
arbetande typerna kommuteringsvillkoren äro ganska
ogynnsamma, i det att användningen av
kommu-teringspoler eller kompensation genom
borstförskjutning i de flesta fall ej kan ifrågakomma,
medan vid de kommutatorlösa typerna
material-utnyttning och verkningsgrad äro låga.
Användningen blir därför i huvudsak begränsad till det
storleksområde, där den naturliga impedansen
hos härvor och borstar begränsar gnistbildningen
till rimlig storlek, respektive där verkningsgraden
spelar en underordnad roll i jämförelse med vissa
fördelar, som vinnas genom den använda
konstruktionen.

Maskiner med kommutator

De speciella egenskaper, som här åsyftas,
sammanhänga med en särskild metod för
sammankopplingen mellan rotorlindningar och
kommuta-torlameller. För att klargöra förhållandena visas
i fig. 1 schemat för en fyrpolig parallellindning
med utjämningsringar, allt utfört enligt gängse
praxis. Tre släpringar äro även visade, varför

5 juni 1943

DK 621.314.5

lindningen kan sägas motsvara en fyrpolig
enankaromformare.

I den form schemat framställts framgår med
största möjliga tydlighet, att om ett fyrpoligt
magnetflöde rör sig från vänster till höger
relativt lindningshärvorna, så induceras i dessa en
emk, som på kommutatorn motsvaras av en
fyrpolig spänningsvåg, vilken ävenledes rör sig åt
höger. Detta kännetecknar det konventionella
utförandet. Man är emellertid ej bunden vid att
utföra kommutatorn för samma poltal som
lindningen. Fig. 2 visar i själva verket i exakt samma
beteckningssätt en fyrpolig lindning med sexpolig
kommutator. Ett magnetflöde av nyss angivet
slag ger i detta fall upphov till en sexpolig spän-

Fig. 1. Schema för normal fyrpolig parallellindning.

E 89

Häfte 6
Årg. 73

5 juni
1943
