Teknisk. Tidskrift

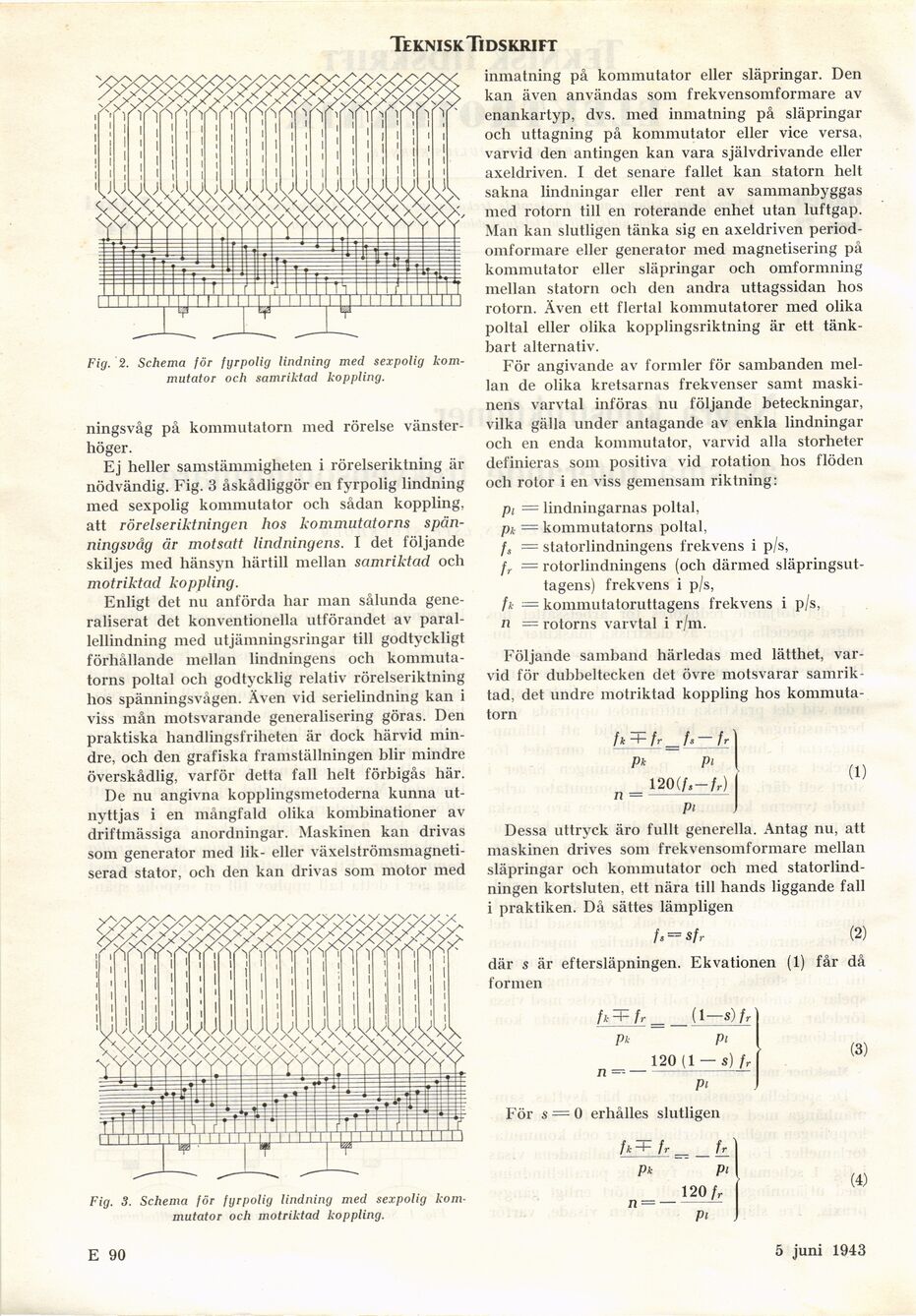

Fig. 2. Schema för fyrpolig lindning med sexpolig
kommutator och samriktad koppling.

ningsvåg på kommutatorn med rörelse
vänsterhöger.

Ej heller samstämmigheten i rörelseriktning är
nödvändig. Fig. 3 åskådliggör en fyrpolig lindning
med sexpolig kommutator och sådan koppling,
att rörelseriktningen hos kommutatorns
spänningsvåg är motsatt lindningens. I det följande
skiljes med hänsyn härtill mellan samriktad och
motriktad koppling.

Enligt det nu anförda har man sålunda
generaliserat det konventionella utförandet av
paral-lellindning med utjämningsringar till godtyckligt
förhållande mellan lindningens och
kommutatorns poltal och godtycklig relativ rörelseriktning
lios spänningsvågen. Även vid serielindning kan i
viss mån motsvarande generalisering göras. Den
praktiska handlingsfriheten är dock härvid
mindre, och den grafiska framställningen blir mindre
överskådlig, varför detta fall helt förbigås här.

De nu angivna kopplingsmetoderna kunna
utnyttjas i en mångfald olika kombinationer av
driftmässiga anordningar. Maskinen kan drivas
som generator med lik- eller
växelströmsmagneti-serad stator, och den kan drivas som motor med

inmatning på kommutator eller släpringar. Den
kan även användas som frekvensomformare av
enankartyp, dvs. med inmatning på släpringar
och uttagning på kommutator eller vice versa,
varvid den antingen kan vara självdrivande eller
axeldriven. I det senare fallet kan statorn helt
sakna lindningar eller rent av sammanbyggas
med rotorn till en roterande enhet utan luftgap.
Man kan slutligen tänka sig en axeldriven
periodomformare eller generator med magnetisering på
kommutator eller släpringar och omformning
mellan statorn och den andra uttagssidan hos
rotorn. Även ett flertal kommutatorer med olika
poltal eller olika kopplingsriktning är ett
tänkbart alternativ.

För angivande av formler för sambanden
mellan de olika kretsarnas frekvenser samt
maskinens varvtal införas nu följande beteckningar,
vilka gälla under antagande av enkla lindningar
och en enda kommutator, varvid alla storheter
definieras som positiva vid rotation hos flöden
och rotor i en viss gemensam riktning:

pi = lindningarnas poltal,

pk = kommutatorns poltal,

fs — statorlindningens frekvens i p/s,

fr — rotorlindningens (och därmed släpringsut-

tagens) frekvens i p/s,
fk = kommutatoruttagens frekvens i p/s,
n = rotorns varvtal i r/m.

Följande samband härledas med lätthet,
varvid för dubbeltecken det övre motsvarar
samriktad, det undre motriktad koppling hos
kommutatorn

h±fr = fs~Jr
Pk Pl

n = 120 (U-1r)

Pl

Dessa uttryck äro fullt generella. Antag nu, att
maskinen drives som frekvensomformare mellan
släpringar och kommutator och med
statorlind-ningen kortsluten, ett nära till hands liggande fall
i praktiken. Då sättes lämpligen

f.= Sfr (2)

där s är eftersläpningen. Ekvationen (1) får då
formen

(1)

fk + fr (1 S)fr

Pk Pl

120(1 — s) fr

n —

Pi

(3)

Fig. 3. Schema för fyrpolig lindning med sexpolig
kommutator och motriktad koppling.

För s — 0 erhålles slutligen

A=F fr=_ fr)
pi
120 jr
pi

Pk
n = —

(4)

E 90

6 febr. 1943
