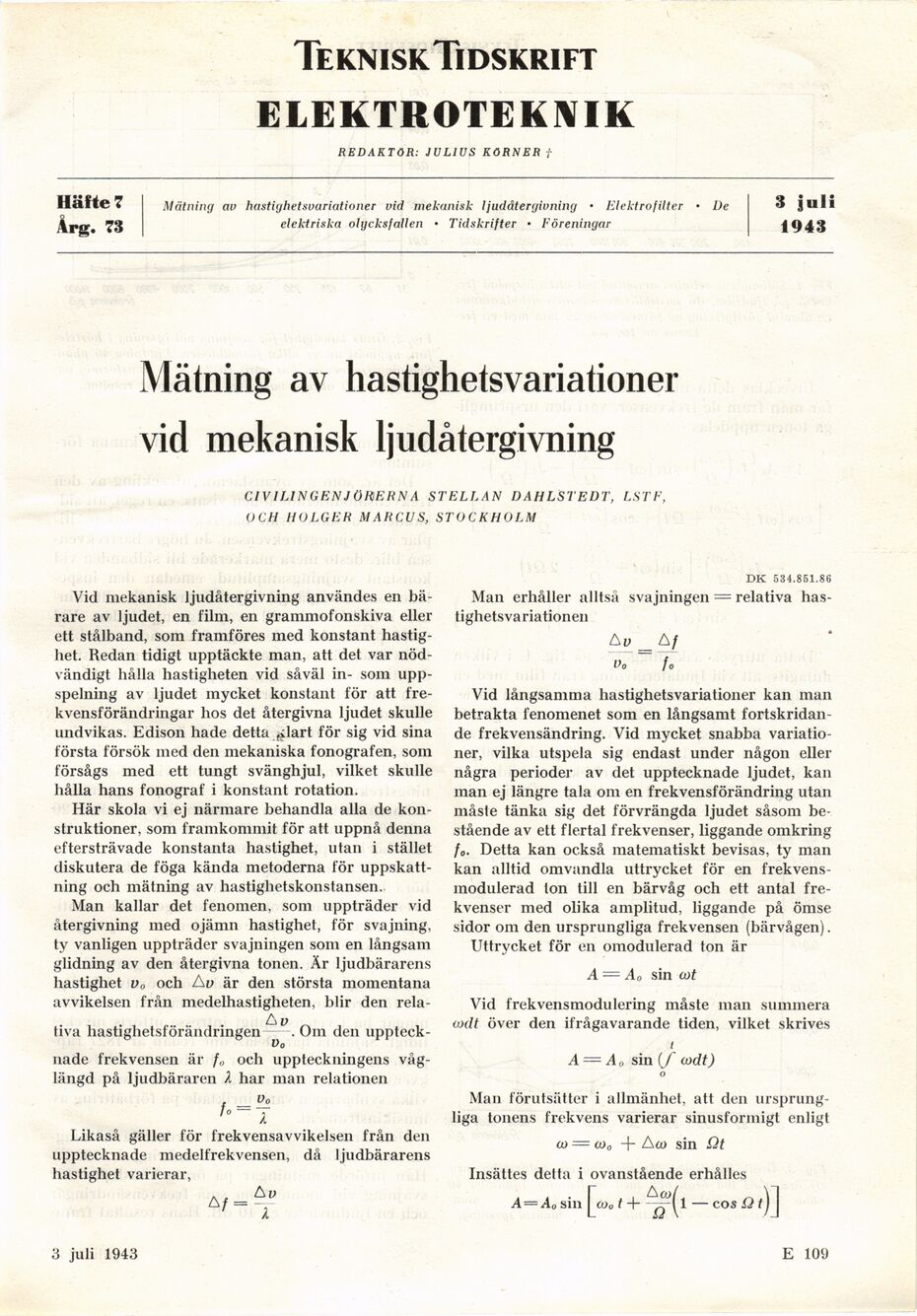

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

TekniskTidskrift
ELEKTROTEKNIK

redaktör: julius körner†

3 juli
1943

Mätning au hastighetsvariationer vid mekanisk ljudåtergivning • Elektrofilter • De
elektriska olycksfallen • Tidskrifter - Föreningar

Mätning av hastighetsvariationer
vid mekanisk ljudåtergivning

CIVILINGENJÖRERS A STELLAN D AHLSTEDT, LSTF,
OCH HOLGER MARCUS, STOCKHOLM

Vid mekanisk ljudåtergivning användes en
bärare av ljudet, en film, en grammofonskiva eller
ett stålband, som framföres med konstant
hastighet. Redan tidigt upptäckte man, att det var
nödvändigt hålla hastigheten vid såväl in- som
uppspelning av ljudet mycket konstant för att
frekvensförändringar hos det återgivna ljudet skulle
undvikas. Edison hade detta filart för sig vid sina
första försök med den mekaniska fonografen, som
försågs med ett tungt svänghjul, vilket skulle
hålla hans fonograf i konstant rotation.

Här skola vi ej närmare behandla alla de
konstruktioner, som framkommit för att uppnå denna
eftersträvade konstanta hastighet, utan i stället
diskutera de föga kända metoderna för
uppskattning och mätning av hastighetskonstansen.

Man kallar det fenomen, som uppträder vid
återgivning med ojämn hastighet, för svajning,
ty vanligen uppträder svajningen som en långsam
glidning av den återgivna tonen. Är ljudbärarens
hastighet v0 och Av är den största momentana
avvikelsen från medelhastigheten, blir den rela-

Ai>

tiva liastighetsföräiidringen . Om den uppteck-

Vo

nåde frekvensen är /„ och uppteckningens
våglängd på ljudbäraren l har man relationen

Likaså gäller för frekvensavvikelsen från den
upptecknade medelfrekvensen, då ljudbärarens
hastighet varierar,

DK 534.851.86

Man erhåller alltså svajningen = relativa
hastighetsvariationen

Ap = A /

Vo fo

Vid långsamma hastighetsvariationer kan man
betrakta fenomenet som en långsamt
fortskridande frekvensändring. Vid mycket snabba
variationer, vilka utspela sig endast under någon eller
några perioder av det upptecknade ljudet, kan
man ej längre tala om en frekvensförändring utan
måste tänka sig det förvrängda ljudet såsom
bestående av ett flertal frekvenser, liggande omkring
fo. Detta kan också matematiskt bevisas, ty man
kan alltid omvandla uttrycket för en
frekvens-modulerad ton till en bärvåg och ett antal
frekvenser med olika amplitud, liggande på ömse
sidor om den ursprungliga frekvensen (bärvågen).

Uttrycket för en omodulerad ton är

A = Ao sin æt

Vid frekvensmodulering måste man summera
u>dt över den ifrågavarande tiden, vilket skrives

t

A —A a sin [f ædt)

o

Man förutsätter i allmänhet, att den
ursprungliga tonens frekvens varierar sinusformigt enligt

(o = æ„ + Aco sin Qt

Insättes detta i ovanstående erhålles

A = A0 sin I coü t -f- "7^11 — eos Q f)

3 juli 1943

E 109

Häfte 7
Årg. 73
