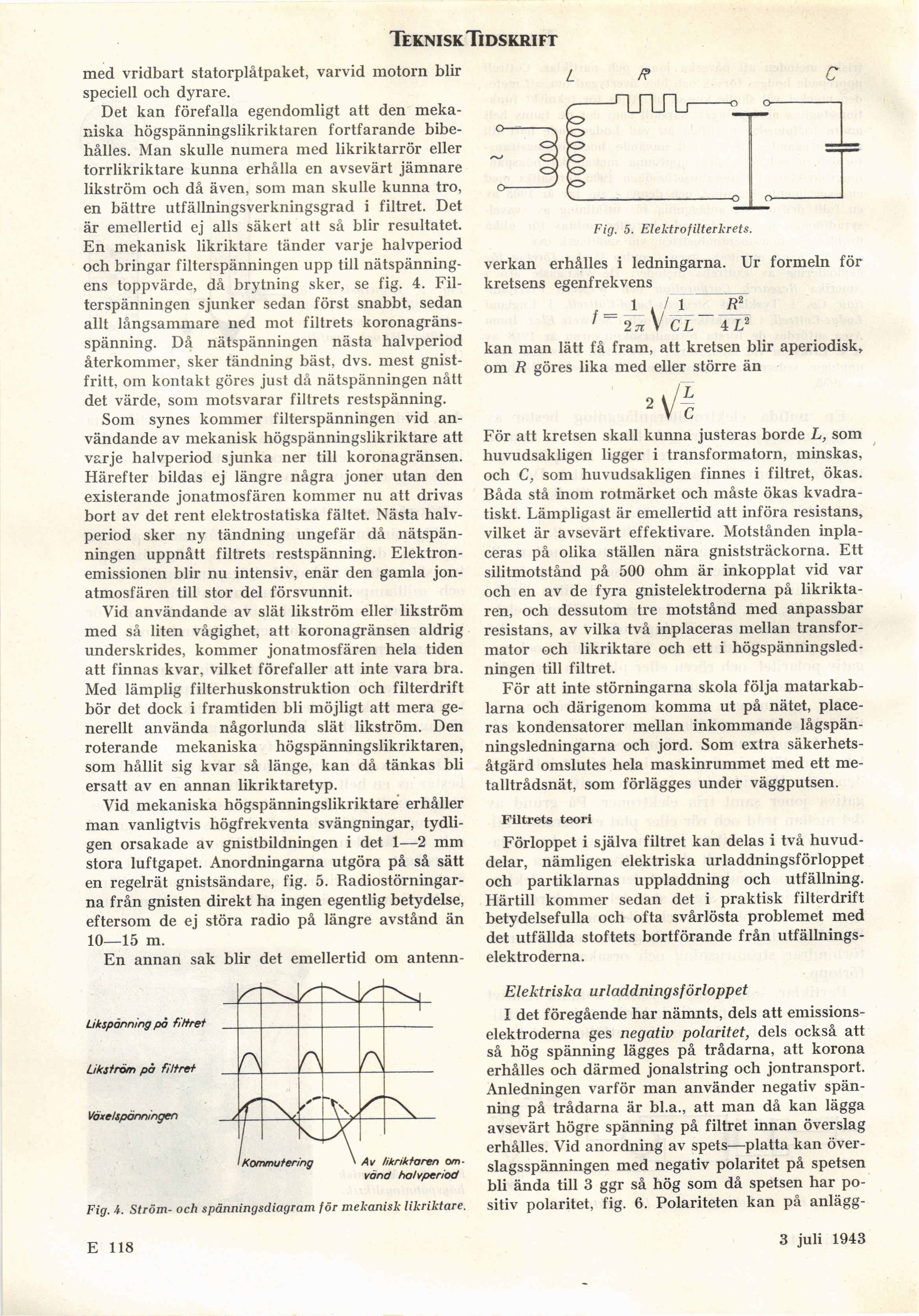

Teknisk Tidskrift

med vridbart statorplåtpaket, varvid motorn blir
speciell och dyrare.

Det kan förefalla egendomligt att den
mekaniska högspänningslikriktaren fortfarande
bibehålles. Man skulle numera med likriktarrör eller
torrlikriktare kunna erhålla en avsevärt jämnare
likström och då även, som man skulle kunna tro,
en bättre utfällningsverkningsgrad i filtret. Det
är emellertid ej alls säkert att så blir resultatet.
En mekanisk likriktare tänder varje halvperiod
och bringar filterspänningen upp till
nätspänningens toppvärde, då brytning sker, se fig. 4.
Filterspänningen sjunker sedan först snabbt, sedan
allt långsammare ned mot filtrets
koronagräns-spänning. Då nätspänningen nästa halvperiod
återkommer, sker tändning bäst, dvs. mest
gnist-fritt, om kontakt göres just då nätspänningen nått
det värde, som motsvarar filtrets restspänning.

Som synes kommer filterspänningen vid
användande av mekanisk högspänningslikriktare att
varje halvperiod sjunka ner till koronagränsen.
Härefter bildas ej längre några joner utan den
existerande jonatmosfären kommer nu att drivas
bort av det rent elektrostatiska fältet. Nästa
halvperiod sker ny tändning ungefär då
nätspänningen uppnått filtrets restspänning.
Elektronemissionen blir nu intensiv, enär den gamla
jonatmosfären till stor del försvunnit.

Vid användande av slät likström eller likström
med så liten vågighet, att koronagränsen aldrig
underskrides, kommer jonatmosfären hela tiden
att finnas kvar, vilket förefaller att inte vara bra.
Med lämplig filterhuskonstruktion och filterdrift
bör det dock i framtiden bli möjligt att mera
generellt använda någorlunda slät likström. Den
roterande mekaniska högspänningslikriktaren,
som hållit sig kvar så länge, kan då tänkas bli
ersatt av en annan likriktaretyp.

Vid mekaniska högspänningslikriktare erhåller
man vanligtvis högfrekventa svängningar,
tydligen orsakade av gnistbildningen i det 1—2 mm
stora luftgapet. Anordningarna utgöra på så sätt
en regelrät gnistsändare, fig. 5.
Radiostörningarna från gnisten direkt ha ingen egentlig betydelse,
eftersom de ej störa radio på längre avstånd än
10—15 m.

Fig. 4. Ström- och spänningsdiagram för mekanisk likriktare.

Fig. 5. Elektrofilterkrets.

verkan erhålles i ledningarna. Ur formeln för
kretsens egenfrekvens

1 2 jiVCL 4 L2
kan man lätt få fram, att kretsen blir aperiodisk,
om R göres lika med eller större än

För att kretsen skall kunna justeras borde L, som
huvudsakligen ligger i transformatorn, minskas,
och C, som huvudsakligen finnes i filtret, ökas.
Båda stå inom rotmärket och måste ökas
kvadratiskt. Lämpligast är emellertid att införa resistans,
vilket är avsevärt effektivare. Motstånden
inplaceras på olika ställen nära gniststräckorna. Ett
silitmotstånd på 500 ohm är inkopplat vid var
och en av de fyra gnistelektroderna på
likriktaren, och dessutom tre motstånd med anpassbar
resistans, av vilka två inplaceras mellan
transformator och likriktare och ett i
högspänningsled-ningen till filtret.

För att inte störningarna skola följa
matarkab-larna och därigenom komma ut på nätet,
placeras kondensatorer mellan inkommande
lågspän-ningsledningarna och jord. Som extra
säkerhetsåtgärd omslutes hela maskinrummet med ett
metalltrådsnät, som förlägges under väggputsen.

Filtrets teori

Förloppet i själva filtret kan delas i två
huvuddelar, nämligen elektriska urladdningsförloppet
och partiklarnas uppladdning och utfällning.
Härtill kommer sedan det i praktisk filterdrift
betydelsefulla och ofta svårlösta problemet med
det utfällda stoftets bortförande från
utfällnings-elektroderna.

Elektriska urladdningsförloppet

I det föregående har nämnts, dels att
emissionselektroderna ges negativ polaritet, dels också att
så hög spänning lägges på trådarna, att korona
erhålles och därmed jonalstring och jontransport.
Anledningen varför man använder negativ
spänning på trådarna är bl.a., att man då kan lägga
avsevärt högre spänning på filtret innan överslag
erhålles. Vid anordning av spets—platta kan
överslagsspänningen med negativ polaritet på spetsen
bli ända till 3 ggr så hög som då spetsen har
positiv polaritet, fig. 6. Polariteten kan på anlägg-

E 118

3 juli 1943
