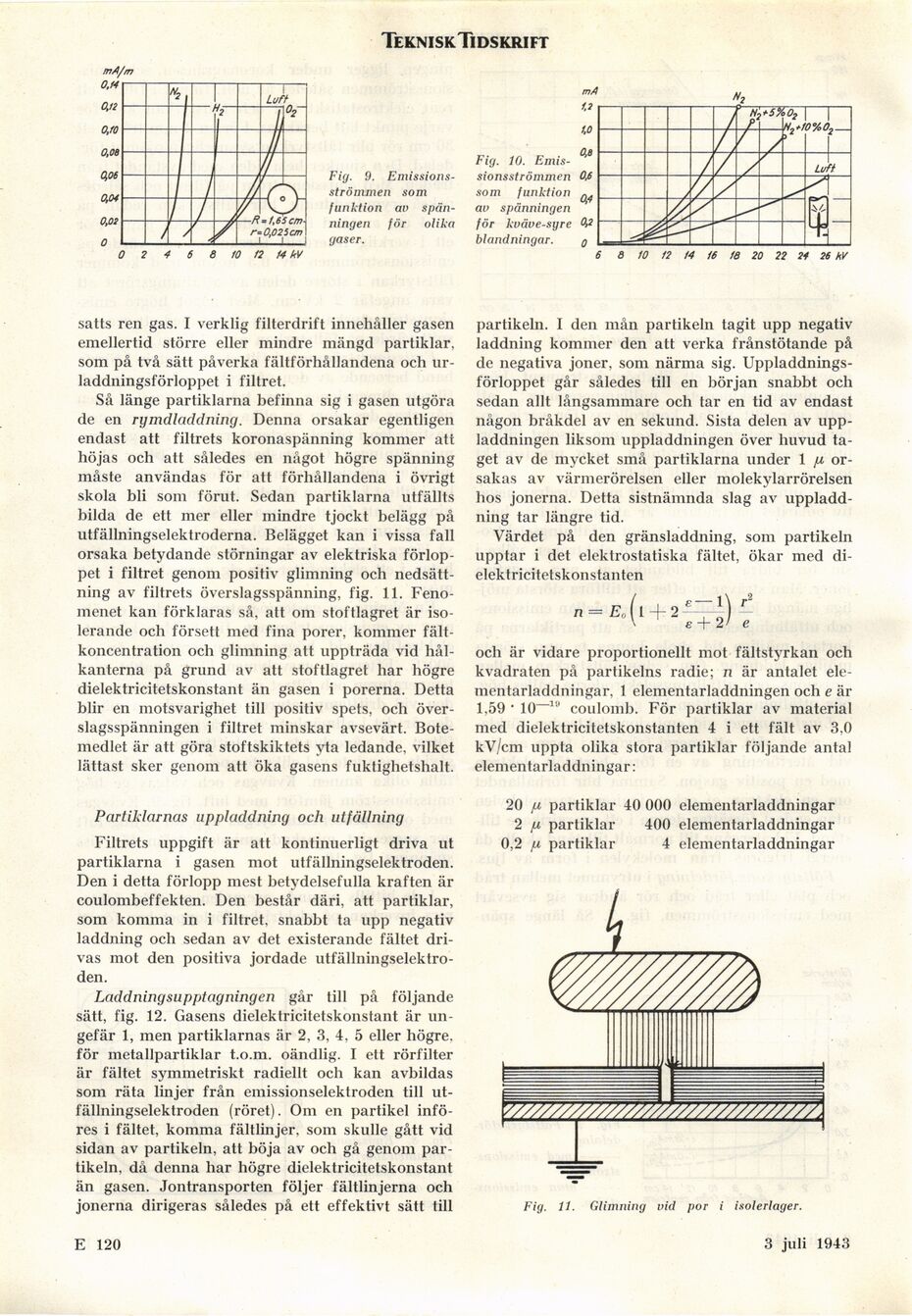

Teknisk Tidskrift

Fig. 9.
Emissionsströmmen som
funktion au
spänningen för olika
gaser.

mA

Fig. 10.
Emissionsströmmen
som funktion
av spänningen
för kväve-syre
blandningar.

satts ren gas. I verklig filterdrift innehåller gasen
emellertid större eller mindre mängd partiklar,
som på två sätt påverka fältförhållandena och
urladdningsförloppet i filtret.

Så länge partiklarna befinna sig i gasen utgöra
de en rymdladdning. Denna orsakar egentligen
endast att filtrets koronaspänning kommer att
höjas och att således en något högre spänning
måste användas för att förhållandena i övrigt
skola bli som förut. Sedan partiklarna utfällts
bilda de ett mer eller mindre tjockt belägg på
utfällningselektroderna. Belägget kan i vissa fall
orsaka betydande störningar av elektriska
förloppet i filtret genom positiv glimning och
nedsättning av filtrets överslagsspänning, fig. 11.
Fenomenet kan förklaras så, att om stoftlagret är
isolerande och försett med fina porer, kommer
fältkoncentration och glimning att uppträda vid
hålkanterna på grund av att stoftlagret har högre
dielektricitetskonstant än gasen i porerna. Detta
blir en motsvarighet till positiv spets, och
överslagsspänningen i filtret minskar avsevärt.
Botemedlet är att göra stoftskiktets yta ledande, vilket
lättast sker genom att öka gasens fuktighetshalt.

Partiklarnas uppladdning och utfällning

Filtrets uppgift är att kontinuerligt driva ut
partiklarna i gasen mot utfällningselektroden.
Den i detta förlopp mest betydelsefulla kraften är
coulombeffekten. Den består däri, att partiklar,
som komma in i filtret, snabbt ta upp negativ
laddning och sedan av det existerande fältet
drivas mot den positiva jordade
utfällningselektroden.

Laddningsupptagningen går till på följande
sätt, fig. 12. Gasens dielektricitetskonstant är
ungefär 1, men partiklarnas är 2, 3, 4, 5 eller högre,
för metallpartiklar t.o.m. oändlig. I ett rörfilter
är fältet symmetriskt radiellt och kan avbildas
som räta linjer från emissionselektroden till
utfällningselektroden (röret). Om en partikel
införes i fältet, komma fältlinjer, som skulle gått vid
sidan av partikeln, att böja av och gå genom
partikeln, då denna har högre dielektricitetskonstant
än gasen. Jontransporten följer fältlinjerna och
jonerna dirigeras således på ett effektivt sätt till

E 120

partikeln. I den mån partikeln tagit upp negativ
laddning kommer den att verka frånstötande på
de negativa joner, som närma sig.
Uppladdningsförloppet går således till en början snabbt och
sedan allt långsammare och tar en tid av endast
någon bråkdel av en sekund. Sista delen av
uppladdningen liksom uppladdningen över huvud
taget av de mycket små partiklarna under 1 p,
orsakas av värmerörelsen eller molekylarrörelsen
hos jonerna. Detta sistnämnda slag av
uppladdning tar längre tid.

Värdet på den gränsladdning, som partikeln
upptar i det elektrostatiska fältet, ökar med
dielektricitetskonstanten

„=£,(1+2’Tjr

V e + 2’ e

och är vidare proportionellt mot fältstyrkan och
kvadraten på partikelns radie; n är antalet
ele-mentarladdningar, 1 elementarladdningen och e är
1,59 ’ 10—™ coulomb. För partiklar av material
med dielektricitetskonstanten 4 i ett fält av 3,0
kV/cm uppta olika stora partiklar följande antal
elementarladdningar:

20 jM partiklar 40 000 elementarladdningar
2 fx partiklar 400 elementarladdningar
0,2 fi partiklar 4 elementarladdningar

Fig. 11. Glimning vid por i isolerlager.

3 juli 1943
