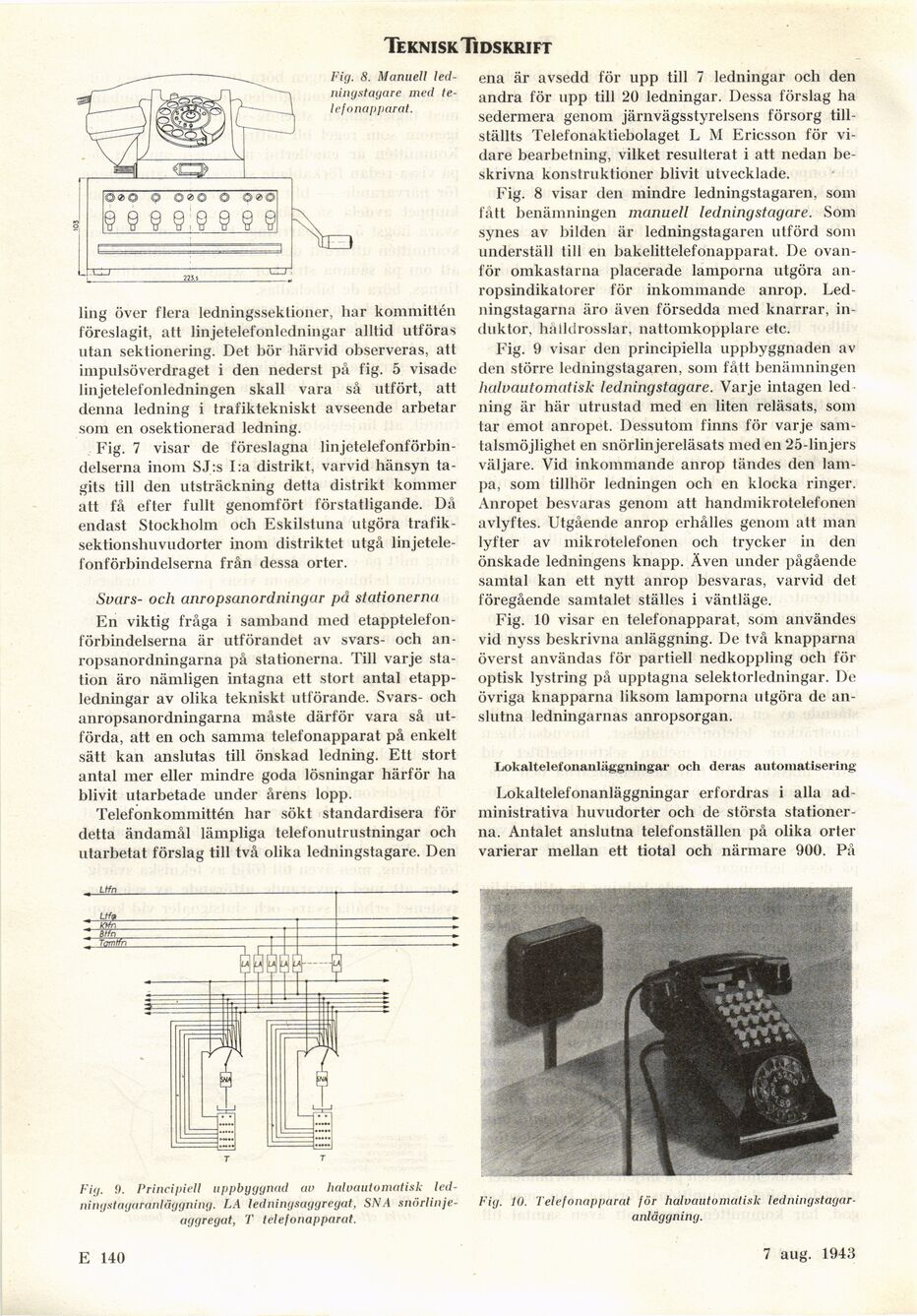

Teknisk Ti dskri ft

Fig. 8. Manuell
led-ningstagare med
telefonapparat.

ling över flera ledningssektioner, har kommittén
föreslagit, att linjetelefonledningar alltid utföras
utan sektionering. Det bör härvid observeras, att
impulsöverdraget i den nederst på fig. 5 visade
linjetelefonledningen skall vara så utfört, att
denna ledning i trafiktekniskt avseende arbetar
som en osektionerad ledning.

Fig. 7 visar de föreslagna
linjetelefonförbindelserna inom SJ:s I:a distrikt, varvid hänsyn
tagits till den utsträckning detta distrikt kommer
att få efter fullt genomfört förstatligande. Då
endast Stockholm och Eskilstuna utgöra
trafik-sektionshuvudorter inom distriktet utgå
linjetelefonförbindelserna från dessa orter.

Svars- och anropsanordningar på stationerna

En viktig fråga i samband med
etapptelefonförbindelserna är utförandet av svars- och
anropsanordningarna på stationerna. Till varje
station äro nämligen intagna ett stort antal
etappledningar av olika tekniskt utförande. Svars- och
anropsanordningarna måste därför vara så
utförda, att en och samma telefonapparat på enkelt
sätt kan anslutas till önskad ledning. Ett stort
antal mer eller mindre goda lösningar härför lia
blivit utarbetade under årens lopp.

Telefonkommittén har sökt standardisera för
detta ändamål lämpliga telefonutrustningar och
utarbetat förslag till två olika ledningstagare. Den

ena är avsedd för upp till 7 ledningar och den
andra för upp till 20 ledningar. Dessa förslag ha
sedermera genom järnvägsstyrelsens försorg
tillställts Telefonaktiebolaget L M Ericsson för
vidare bearbetning, vilket resulterat i att nedan
beskrivna konstruktioner blivit utvecklade.

Fig. 8 visar den mindre ledningstagaren, som
fått benämningen manuell ledningstagare. Som
synes av bilden är ledningstagaren utförd som
underställ till en bakelittelefonapparat. De
ovanför omkastarna placerade lamporna utgöra
anropsindikatorer för inkommande anrop.
Led-ningstagarna äro även försedda med knarrar,
induktor, ha ||drosslar, nattomkopplare etc.

Fig. 9 visar den principiella uppbyggnaden av
den större ledningstagaren, som fått benämningen
halvautomatisk ledningstagare. Varje intagen led
ning är här utrustad med en liten reläsats, som
tar emot anropet. Dessutom finns för varje
sam-talsmöjlighet en snörlinjereläsats med en 25-linjers
väljare. Vid inkommande anrop tändes den
lampa, som tillhör ledningen och en klocka ringer.
Anropet besvaras genom att handmikrotelefonen
avlyftes. Utgående anrop erhålles genom att man
lyfter av mikrotelefonen och trycker in den
önskade ledningens knapp. Även under pågående
samtal kan ett nytt anrop besvaras, varvid det
föregående samtalet ställes i väntläge.

Fig. 10 visar en telefonapparat, som användes
vid nyss beskrivna anläggning. De två knapparna
överst användas för partiell nedkoppling och för
optisk lystring på upptagna selektorledningar. De
övriga knapparna liksom lamporna utgöra de
anslutna ledningarnas anropsorgan.

Lokaltelefonanläggningar och deras automatisering

Lokaltelefonanläggningar erfordras i alla
administrativa huvudorter och de största
stationerna. Antalet anslutna telefonställen på olika orter
varierar mellan ett tiotal och närmare 900. På

Ltfn

Fig. 9. Principiell uppbyggnad av halvautomatisk
led-ningstagaranläygning. LA ledningsaggregat, SNA
snörlinje-aggregat, T telefonapparat.

Fig. 10. Telefonapparat för halvautomatisk
ledningstagar-anläggning.



E 140

7 aug. 1943
