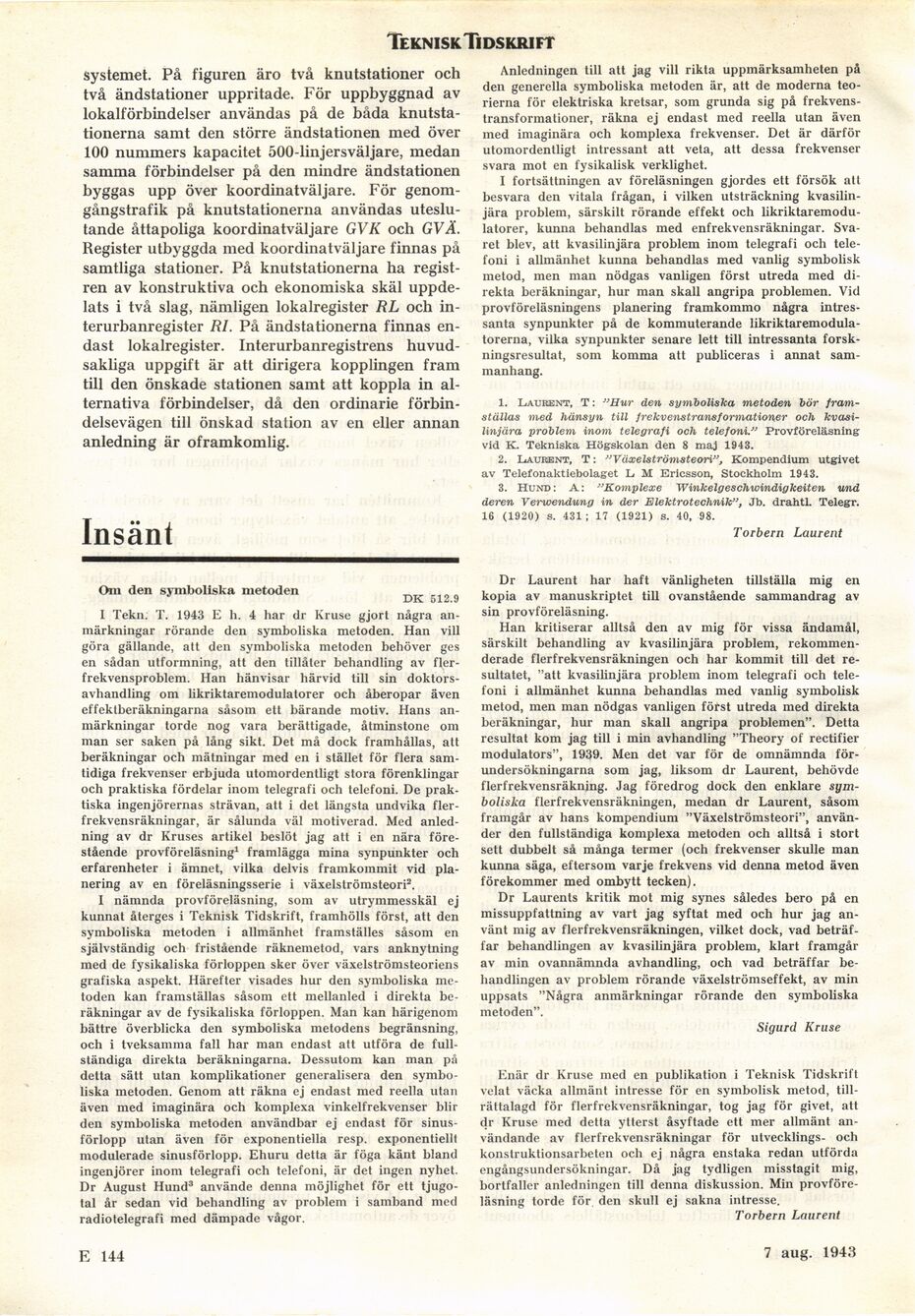

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

Teknisk Tidskrift

systemet. På figuren äro två knutstationer och
två ändstationer uppritade. För uppbyggnad av
lokalförbindelser användas på de båda
knutstationerna samt den större ändstationen med över
100 nummers kapacitet 500-linjersväljare, medan
samma förbindelser på den mindre ändstationen
byggas upp över koordinatväljare. För
genomgångstrafik på knutstationerna användas
uteslutande åttapoliga koordinatväljare GVK och GVÄ.
Register utbyggda med koordinatväljare finnas på
samtliga stationer. På knutstationerna ha
registren av konstruktiva och ekonomiska skäl
uppdelats i två slag, nämligen lokalregister RL och
in-terurbanregister RI. På ändstationerna finnas
endast lokalregister. Interurbanregistrens
huvudsakliga uppgift är att dirigera kopplingen fram
till den önskade stationen samt att koppla in
alternativa förbindelser, då den ordinarie
förbindelsevägen till önskad station av en eller annan
anledning är oframkomlig.

Insänt

Anledningen till att jag vill rikta uppmärksamheten på
den generella symboliska metoden är, att de moderna
teorierna för elektriska kretsar, som grunda sig på
frekvens-transformationer, räkna ej endast med reella utan även
med imaginära och komplexa frekvenser. Det är därför
utomordentligt intressant att veta, att dessa frekvenser
svara mot en fysikalisk verklighet.

I fortsättningen av föreläsningen gjordes ett försök att
besvara den vitala frågan, i vilken utsträckning
kvasilin-jära problem, särskilt rörande effekt och
likriktaremodu-latorer, kunna behandlas med enfrekvensräkningar.
Svaret blev, att kvasilinjära problem inom telegrafi och
telefoni i allmänhet kunna behandlas med vanlig symbolisk
metod, men man nödgas vanligen först utreda med
direkta beräkningar, hur man skall angripa problemen. Vid
provföreläsningens planering framkommo några
intressanta synpunkter på de kommuterande
likriktaremodula-torerna, vilka synpunkter senare lett till intressanta
forskningsresultat, som komma att publiceras i annat
sammanhang.

1. Laurent, T: "Hur den symboliska metoden bör
framställas med hänsyn till frekvenstransformationer och
kvasilinjära problem inom telegrafi och telefoni." Provföreläsning
vid K. Tekniska Högskolan den 8 maj 1943.

2. Laurent, T: "Växelströmsteori", Kompendium utgivet
av Telefonaktiebolaget L M Ericsson, Stockholm 1943.

3. Hund: A: "Komplexe Winkelgeschwindigkeiten und
deren Verwendung in der Elektrotechnik", Jb. drahtl. Telegr.
16 (1920) s. 431; 17 (1921) s. 40, 98.

Torbern Laurent

Om den symboliska metoden _^ o

1 Tekn. T. 1943 E h. 4 har dr Kruse gjort några
anmärkningar rörande den symboliska metoden. Han vill
göra gällande, att den symboliska metoden behöver ges
en sådan utformning, att den tillåter behandling av
fler-frekvensproblem. Han hänvisar härvid till sin
doktorsavhandling om likriktaremodulatorer och åberopar även
effektberäkningarna såsom ett bärande motiv. Hans
anmärkningar torde nog vara berättigade, åtminstone om
man ser saken på lång sikt. Det må dock framhållas, att
beräkningar och mätningar med en i stället för flera
samtidiga frekvenser erbjuda utomordentligt stora förenklingar
och praktiska fördelar inom telegrafi och telefoni. De
praktiska ingenjörernas strävan, att i det längsta undvika
fler-frekvensräkningar, är sålunda väl motiverad. Med
anledning av dr Kruses artikel beslöt jag att i en nära
förestående provföreläsning1 framlägga mina synpunkter och
erfarenheter i ämnet, vilka delvis framkommit vid
planering av en föreläsningsserie i växelströmsteori2.

I nämnda provföreläsning, som av utrymmesskäl ej
kunnat återges i Teknisk Tidskrift, framhölls först, att den
symboliska metoden i allmänhet framställes såsom en
självständig och fristående räknemetod, vars anknytning
med de fysikaliska förloppen sker över växelströmsteoriens
grafiska aspekt. Härefter visades hur den symboliska
metoden kan framställas såsom ett mellanled i direkta
beräkningar av de fysikaliska förloppen. Man kan härigenom
bättre överblicka den symboliska metodens begränsning,
och i tveksamma fall har man endast att utföra de
fullständiga direkta beräkningarna. Dessutom kan man på
detta sätt utan komplikationer generalisera den
symboliska metoden. Genom att räkna ej endast med reella utan
även med imaginära och komplexa vinkelfrekvenser blir
den symboliska metoden användbar ej endast för
sinus-förlopp utan även för exponentiella resp. exponentiellt
modulerade sinusförlopp. Ehuru detta är föga känt bland
ingenjörer inom telegrafi och telefoni, är det ingen nyhet.
Dr August Hund3 använde denna möjlighet för ett
tjugotal år sedan vid behandling av problem i samband med
radiotelegrafi med dämpade vågor.

Dr Laurent har haft vänligheten tillställa mig en
kopia av manuskriptet till ovanstående sammandrag av
sin provföreläsning.

Han kritiserar alltså den av mig för vissa ändamål,
särskilt behandling av kvasilinjära problem,
rekommenderade flerfrekvensräkningen och har kommit till det
resultatet, "att kvasilinjära problem inom telegrafi och
telefoni i allmänhet kunna behandlas med vanlig symbolisk
metod, men man nödgas vanligen först utreda med direkta
beräkningar, hur man skall angripa problemen". Detta
resultat kom jag till i min avhandling "Theory of rectifier
modulators", 1939. Men det var för de omnämnda
förundersökningarna som jag, liksom dr Laurent, behövde
flerfrekvensräkning. Jag föredrog dock den enklare
symboliska flerfrekvensräkningen, medan dr Laurent, såsom
framgår av hans kompendium "Växelströmsteori",
använder den fullständiga komplexa metoden och alltså i stort
sett dubbelt så många termer (och frekvenser skulle man
kunna säga, eftersom varje frekvens vid denna metod även
förekommer med ombytt tecken).

Dr Laurents kritik mot mig synes således bero på en
missuppfattning av vart jag syftat med och hur jag
använt mig av flerfrekvensräkningen, vilket dock, vad
beträffar behandlingen av kvasilinjära problem, klart framgår
av min ovannämnda avhandling, och vad beträffar
behandlingen av problem rörande växelströmseffekt, av min
uppsats "Några anmärkningar rörande den symboliska
metoden".

Sigurd Kruse

Enär dr Kruse med en publikation i Teknisk Tidskrift
velat väcka allmänt intresse för en symbolisk metod,
tillrättalagd för flerfrekvensräkningar, tog jag för givet, att
dr Kruse med detta ytterst åsyftade ett mer allmänt
användande av flerfrekvensräkningar för utvecklings- och
konstruktionsarbeten och ej några enstaka redan utförda
engångsundersökningar. Då jag tydligen misstagit mig,
bortfaller anledningen till denna diskussion. Min
provföreläsning torde för den skull ej sakna intresse.

Torbern Laurent

E 144

7 aug. 1943
