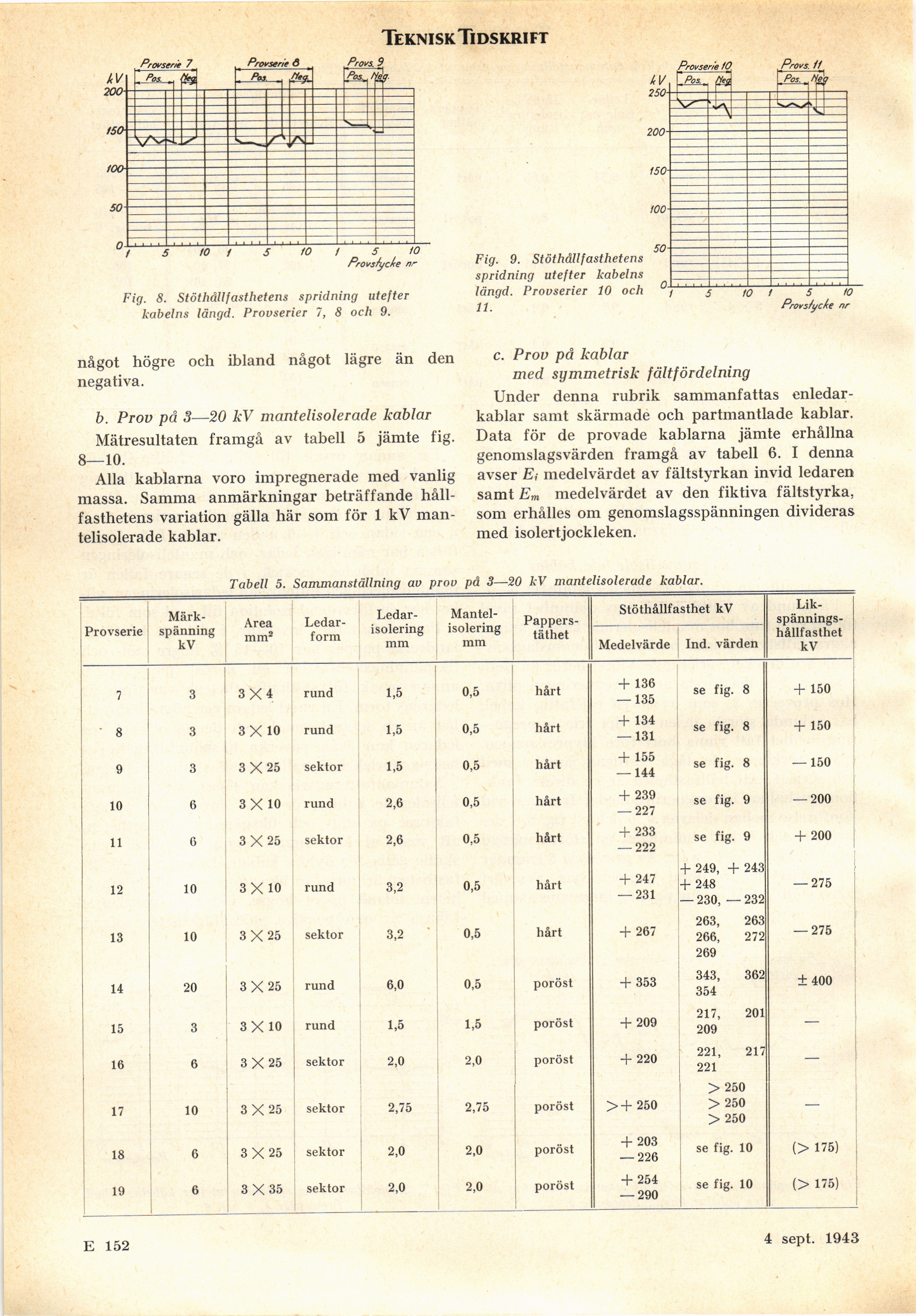

Teknisk. Tidskrift

Fig. 8. Stöthdllfasthetens spridning utefter
kabelns längd. Provserier 7, 8 och 9.

Fig. 9. Stöthdllfasthetens
spridning utefter kabelns
längd. Provserier 10 och
11.

något högre och ibland något lägre än den
negativa.

b. Prov på 3—20 kV mantelisolerade kablar

Mätresultaten framgå av tabell 5 jämte fig.
8—10.

Alla kablarna voro impregnerade med vanlig
massa. Samma anmärkningar beträffande
hållfasthetens variation gälla här som för 1 kV
mantelisolerade kablar.

c. Prov på kablar

med symmetrisk fältfördelning
Under denna rubrik sammanfattas
enledar-kablar samt skärmade och partmantlade kablar.
Data för de provade kablarna jämte erhållna
genomslagsvärden framgå av tabell 6. I denna
avser E< medelvärdet av fältstyrkan invid ledaren
samt Em medelvärdet av den fiktiva fältstyrka,
som erhålles om genomslagsspänningen divideras
med isolertjockleken.

Tabell 5. Sammanställning av prov på 3—20 kV mantelisolerade kablar.

Provserie Märk- Area Ledar- [-Ledar-isolering-] {+Ledar- isolering+} mm [-Mantelisolering-] {+Mantel- isolering+} mm Pappers- Stöthållfasthet kV [-Likspännings–] {+Lik- spännings-+}
spänning kV mm2 form täthet Medelvärde Ind. värden hållfasthet kV
7 3 3X4 rund 1,5 0,5 hårt + 136 — 135 se fig. 8 + 150
8 3 3X 10 rund 1,5 0,5 hårt + 134 — 131 se fig. 8 + 150
9 3 3 X 25 sektor 1,5 0,5 hårt + 155 — 144 se fig. 8 — 150
10 6 3X 10 rund 2,6 0,5 hårt -I- 239 — 227 se fig. 9 — 200
11 6 3X25 sektor 2,6 0,5 hårt + 233 — 222 se fig. 9 + 200
12 10 3X 10 rund 3,2 0,5 hårt + 247 — 231 + 249, + 243 + 248 — 230, — 232 — 275
13 10 3X25 sektor 3,2 0,5 hårt + 267 263, 263 266, 272 269 — 275
14 20 3 X 25 rund 6,0 0,5 poröst + 353 343, 362 354 ±400
15 3 3X 10 rund 1,5 1,5 poröst + 209 217, 201 209 —
16 6 3 X 25 sektor 2,0 2,0 poröst + 220 221, 217 221 —
17 10 3 X 25 sektor 2,75 2,75 poröst >+ 250 > 250 > 250 > 250 —
18 6 3X25 sektor 2,0 2,0 poröst + 203 — 226 se fig. 10 (> 175)
19 6 3X35 sektor 2,0 2,0 poröst + 254 — 290 se fig. 10 O 175)

E 152
