Teknisk. Tidskrift

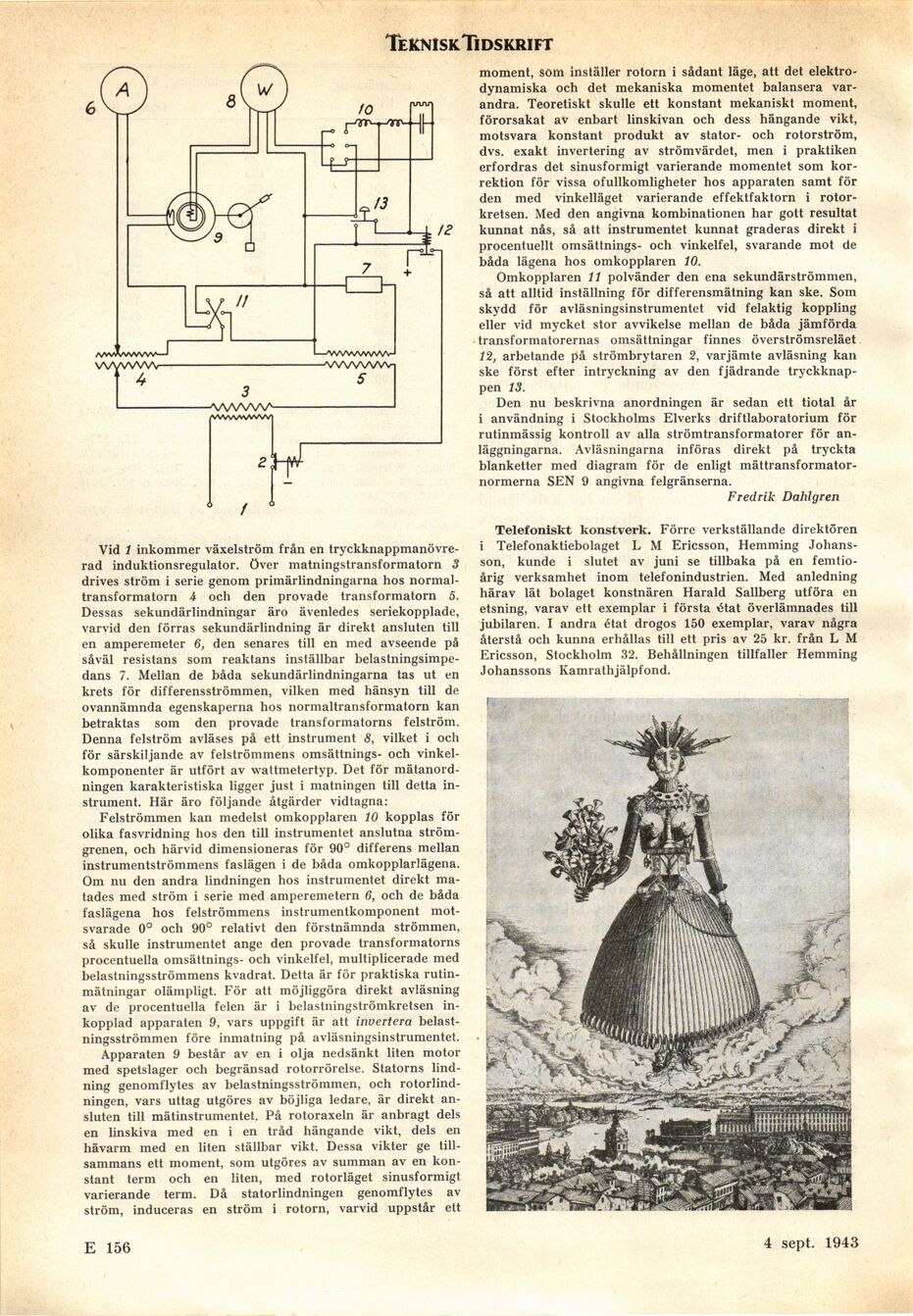

Vid 1 inkommer växelström från en
tryckknappmanövre-rad induktionsregulator, över matningstransformatorn 3
drives ström i serie genom primärlindningarna hos
normal-transformatorn 4 och den provade transformatorn 5.
Dessas sekundärlindningar äro ävenledes seriekopplade,
varvid den förras sekundärlindning är direkt ansluten till
en amperemeter 6, den senares till en med avseende på
såväl resistans som reaktans inställbar
belastningsimpedans 7. Mellan de båda sekundärlindningarna tas ut en
krets för differensströmmen, vilken med hänsyn till de
ovannämnda egenskaperna hos normaltransformatorn kan
betraktas som den provade transformatorns felström.
Denna felström avläses på ett instrument 8, vilket i och
för särskiljande av felströmmens omsättnings- och
vinkelkomponenter är utfört av wattmetertyp. Det för
mätanord-ningen karakteristiska ligger just i matningen till detta
instrument. Här äro följande åtgärder vidtagna:

Felströmmen kan medelst omkopplaren 10 kopplas för
olika fasvridning hos den till instrumentet anslutna
strömgrenen, och härvid dimensioneras för 90° differens mellan
instrumentströmmens faslägen i de båda omkopplarlägena.
Om nu den andra lindningen hos instrumentet direkt
matades med ström i serie med amperemetern 6, och de båda
faslägena hos felströmmens instrumentkomponent
motsvarade 0° och 90° relativt den förstnämnda strömmen,
så skulle instrumentet ånge den provade transformatorns
procentuella omsättnings- och vinkelfel, multiplicerade med
belastningsströmmens kvadrat. Detta är för praktiska
rutinmätningar olämpligt. För att möjliggöra direkt avläsning
av de procentuella felen är i belastningströmkretsen
inkopplad apparaten 9, vars uppgift är att invertera
belastningsströmmen före inmatning på avläsningsinstrumentet.

Apparaten 9 består av en i olja nedsänkt liten motor
med spetslager och begränsad rotorrörelse. Statorns
lindning genomflytes av belastningsströmmen, och
rotorlindningen, vars uttag utgöres av böjliga ledare, är direkt
ansluten till mätinstrumentet. På rotoraxeln är anbragt dels
en linskiva med en i en tråd hängande vikt, dels en
hävarm med en liten ställbar vikt. Dessa vikter ge
tillsammans ett moment, som utgöres av summan av en
konstant term och en liten, med rotorläget sinusformigt
varierande term. Då statorlindningen genomflytes av
ström, induceras en ström i rotorn, varvid uppstår ett

moment, som inställer rotorn i sådant läge, att det
elektrodynamiska och det mekaniska momentet balansera
varandra. Teoretiskt skulle ett konstant mekaniskt moment,
förorsakat av enbart linskivan och dess hängande vikt,
motsvara konstant produkt av stator- och rotorström,
dvs. exakt invertering av strömvärdet, men i praktiken
erfordras det sinusformigt varierande momentet som
korrektion för vissa ofullkomligheter hos apparaten samt för
den med vinkelläget varierande effektfaktorn i
rotorkretsen. Med den angivna kombinationen har gott resultat
kunnat nås, så att instrumentet kunnat graderas direkt i
procentuellt omsättnings- och vinkelfel, svarande mot de
båda lägena hos omkopplaren 10.

Omkopplaren 11 polvänder den ena sekundärströmmen,
så att alltid inställning för differensmätning kan ske. Soin
skydd för avläsningsinstrumentet vid felaktig koppling
eller vid mycket stor avvikelse mellan de båda jämförda
transformatorernas omsättningar finnes överströmsreläet
12, arbetande på strömbrytaren 2, varjämte avläsning kan
ske först efter intryckning av den fjädrande
tryckknappen 13.

Den nu beskrivna anordningen är sedan ett tiotal år
i användning i Stockholms Elverks driftlaboratorium för
rutinmässig kontroll av alla strömtransformatorer för
anläggningarna. Avläsningarna införas direkt på tryckta
blanketter med diagram för de enligt
mättransformator-normerna SEN 9 angivna felgränserna.

Fredrik Dahlgren

Telefoniskt konstverk. Förre verkställande direktören
i Telefonaktiebolaget L M Ericsson, Hemming
Johansson, kunde i slutet av juni se tillbaka på en
femtioårig verksamhet inom telefonindustrien. Med anledning
härav lät bolaget konstnären Harald Sallberg utföra en
etsning, varav ett exemplar i första <état överlämnades till
jubilaren. I andra état drogos 150 exemplar, varav några
återstå och kunna erhållas till ett pris av 25 kr. från L M
Ericsson, Stockholm 32. Behållningen tillfaller Hemming
Johanssons Kamrathjälpfond.



E 156

4 sept. 1943
