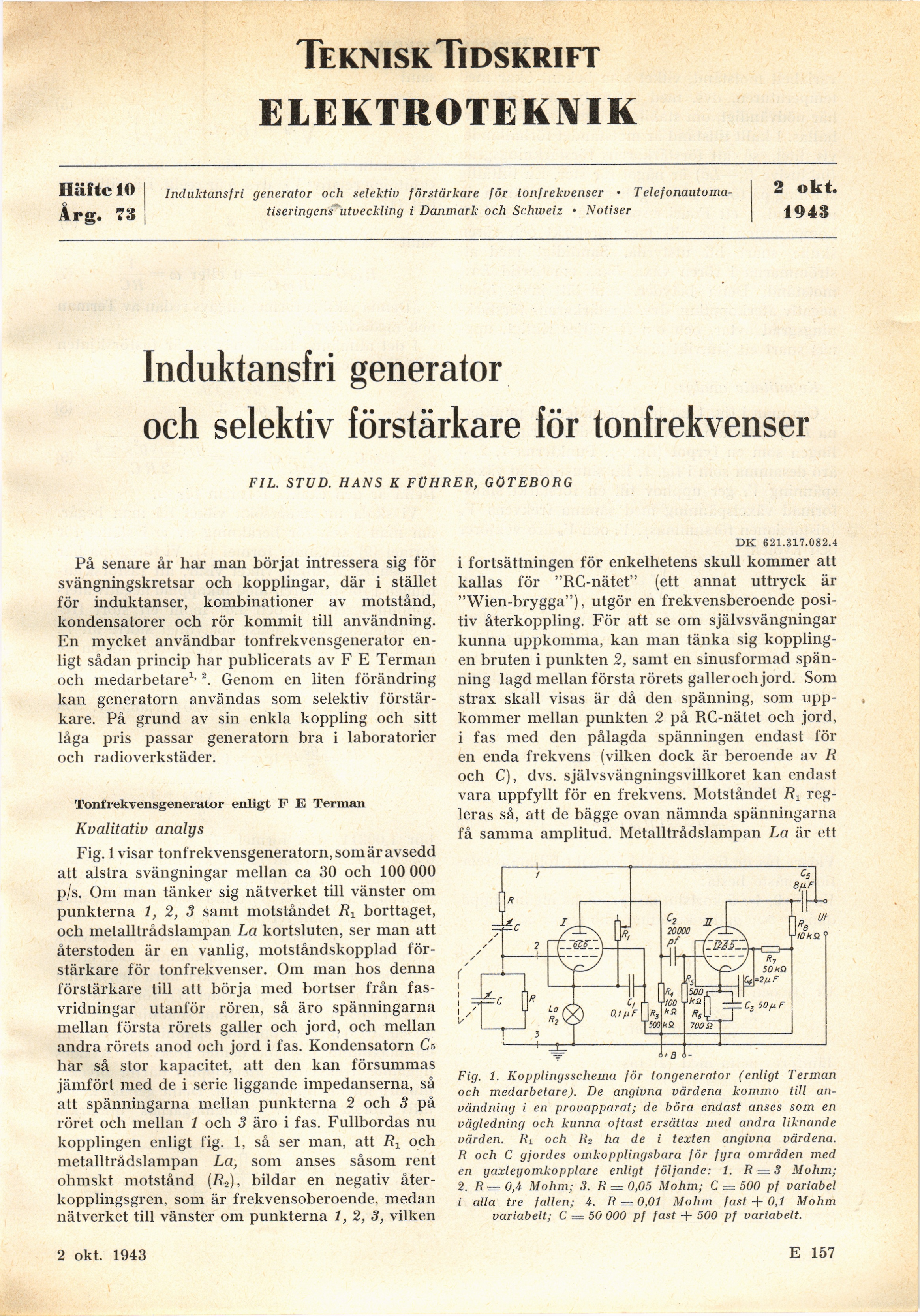

TekniskTidskrift
ELEKTROTEKNIK

Induktansfri generator och selektiv förstärkare för tonfrekvenser • Telef
onautoma-tiseringens utveckling i Danmark och Schweiz • Notiser

Induktansfri generator

och selektiv förstärkare för tonfrekvenser

FIL. STUD. HANS K Ft]HRER, GÖTEBORG

På senare år har man börjat intressera sig för
svängningskretsar och kopplingar, där i stället
för induktanser, kombinationer av motstånd,
kondensatorer och rör kommit till användning.
En mycket användbar tonfrekvensgenerator
enligt sådan princip har publicerats av F E Terman
och medarbetare1’2. Genom en liten förändring
kan generatorn användas som selektiv
förstärkare. På grund av sin enkla koppling och sitt
låga pris passar generatorn bra i laboratorier
och radioverkstäder.

Tonfrekvensgenerator enligt F E Terman

Kvalitativ analys

Fig. 1 visar tonfrekvensgeneratorn, som är avsedd
att alstra svängningar mellan ca 30 och 100 000
p/s. Om man tänker sig nätverket till vänster om
punkterna 1, 2, 3 samt motståndet Rx borttaget,
och metalltrådslampan La kortsluten, ser man att
återstoden är en vanlig, motståndskopplad
förstärkare för tonfrekvenser. Om man hos denna
förstärkare till att börja med bortser från
fas-vridningar utanför rören, så äro spänningarna
mellan första rörets galler och jord, och mellan
andra rörets anod och jord i fas. Kondensatorn Cs
har så stor kapacitet, att den kan försummas
jämfört med de i serie liggande impedanserna, så
att spänningarna mellan punkterna 2 och 3 på
röret och mellan 1 och 3 äro i fas. Fullbordas nu
kopplingen enligt fig. 1, så ser man, att fij och
metalltrådslampan La, som anses såsom rent
ohmskt motstånd (R?), bildar en negativ
återkopplingsgren, som är frekvensoberoende, medan
nätverket till vänster om punkterna 1, 2, 3, vilken

4 sept. 1943

DK 621.317.082.4

i fortsättningen för enkelhetens skull kommer att
kallas för "RC-nätet" (ett annat uttryck är
"Wien-brygga"), utgör en frekvensberoende
positiv återkoppling. För att se om självsvängningar
kunna uppkomma, kan man tänka sig
kopplingen bruten i punkten 2, samt en sinusformad
spänning lagd mellan första rörets galler och jord. Som
strax skall visas är då den spänning, som upp- ,
kommer mellan punkten 2 på RC-nätet och jord,
i fas med den pålagda spänningen endast för
en enda frekvens (vilken dock är beroende av R
och C), dvs. självsvängningsvillkoret kan endast
vara uppfyllt för en frekvens. Motståndet /?x
regleras så, att de bägge ovan nämnda spänningarna
få samma amplitud. Metalltrådslampan La är ett

Fig. 1. Kopplingsschema för tongenerator (enligt Terman
och medarbetare). De angivna värdena kommo till
användning i en provapparat; de böra endast anses som en
vägledning och kunna oftast ersättas med andra liknande
värden. fii och R? ha de i texten angivna värdena.
R och C gjordes omkopplingsbara för fyra områden med
en yaxleyomkopplare enligt följande: 1. R — 3 Mohm;
2. R ■= 0,4 Mohm; 3. fi =0,05 Mohm; C = 500 pf variabel
i alla tre fallen; 4. R = 0,01 Mohm fast + 0,1 Mohm
variabelt; C —50 000 pf fast + 500 pf variabelt.

E 157

Iläfte 10
Årg. 73

2 okt.
1943
