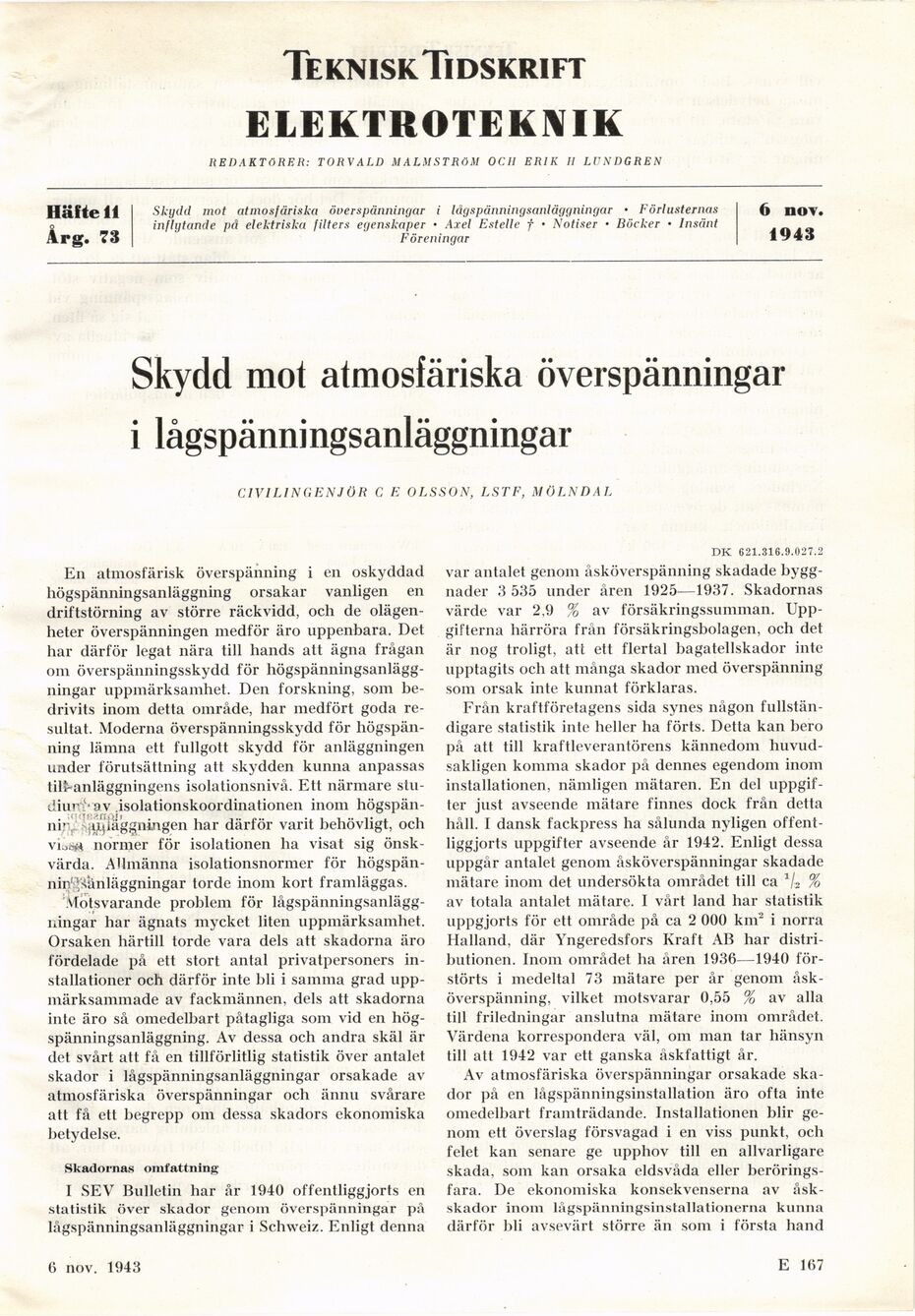

TekniskTidskrift
ELEKTROTEKNIK

redaktörer: torvald malmström oci1 erik ii lundgren

Skydd mot atmosfäriska överspänningar i lågspänningsanläggningar • Förlusternas
inflytande på elektriska filters egenskaper • Axel Estelle † • Notiser • Böcker • Insänt

Föreningar

Skydd mot atmosfäriska överspänningar
i lågspänningsanläggningar

CIVILINGENJÖR C E OLSSON, LSTF, MÖLNDAL

En atmosfärisk överspänning i en oskyddad
högspänningsanläggning orsakar vanligen en
driftstörning av större räckvidd, och de
olägenheter överspänningen medför äro uppenbara. Det
har därför legat nära till hands att ägna frågan
om överspänningsskydd för
högspänningsanläggningar uppmärksamhet. Den forskning, som
bedrivits inom detta område, har medfört goda
resultat. Moderna överspänningsskydd för
högspänning lämna ett fullgott skydd för anläggningen
under förutsättning att skydden kunna anpassas
tili-anläggningens isolationsnivå. Ett närmare
stu-diin ^av isolationskoordinationen inom
högspän-nir. ^läggningen har därför varit behövligt, och
v i o art normer för isolationen ha visat sig
önskvärda. Allmänna isolationsnormer för
högspänningsanläggningar torde inom kort framläggas.

Motsvarande problem för
lågspänningsanläggningar har ägnats mycket liten uppmärksamhet.
Orsaken härtill torde vara dels att skadorna äro
fördelade på ett stort antal privatpersoners
installationer och därför inte bli i samma grad
uppmärksammade av fackmännen, dels att skadorna
inte äro så omedelbart påtagliga som vid en
högspänningsanläggning. Av dessa och andra skäl är
det svårt att få en tillförlitlig statistik över antalet
skador i lågspänningsanläggningar orsakade av
atmosfäriska överspänningar och ännu svårare
att få ett begrepp om dessa skadors ekonomiska
betydelse.

Skadornas omfattning

I SE V Bulletin har år 1940 offentliggjorts en
statistik över skador genom överspänningar på
lågspänningsanläggningar i Schweiz. Enligt denna

DK 621.316.9.027.2

var antalet genom åsköverspänning skadade
byggnader 3 535 under åren 1925—1937. Skadornas
värde var 2,9 % av försäkringssumman.
Uppgifterna härröra från försäkringsbolagen, och det
är nog troligt, att ett flertal bagatellskador inte
upptagits och att många skador med överspänning
som orsak inte kunnat förklaras.

Från kraftföretagens sida synes någon
fullständigare statistik inte heller ha förts. Detta kan bero
på att till kraftleverantörens kännedom
huvudsakligen komma skador på dennes egendom inom
installationen, nämligen mätaren. En del
uppgifter just avseende mätare finnes dock från detta
håll. I dansk fackpress ha sålunda nyligen
offentliggjorts uppgifter avseende år 1942. Enligt dessa
uppgår antalet genom åsköverspänningar skadade
mätare inom det undersökta området till ca 1/2 %
av totala antalet mätare. I vårt land har statistik
uppgjorts för ett område på ca 2 000 k nr i norra
Halland, där Yngeredsfors Kraft AB har
distributionen. Inom området ha åren 1936—1940
förstörts i medeltal 73 mätare per år genom
åsköverspänning, vilket motsvarar 0,55 % av alla
till friledningar anslutna mätare inom området.
Värdena korrespondera väl, om man tar hänsyn
till att 1942 var ett ganska åskfattigt år.

Av atmosfäriska överspänningar orsakade
skador på en lågspänningsinstallation äro ofta inte
omedelbart framträdande. Installationen blir
genom ett överslag försvagad i en viss punkt, och
felet kan senare ge upphov till en allvarligare
skada, som kan orsaka eldsvåda eller
beröringsfara. De ekonomiska konsekvenserna av
åsk-skador inom lågspänningsinstallationerna kunna
därför bli avsevärt större än som i första hand

4 sept. 1943

E 167

Häfte 11
Årg. 73

6 nov.
1943
