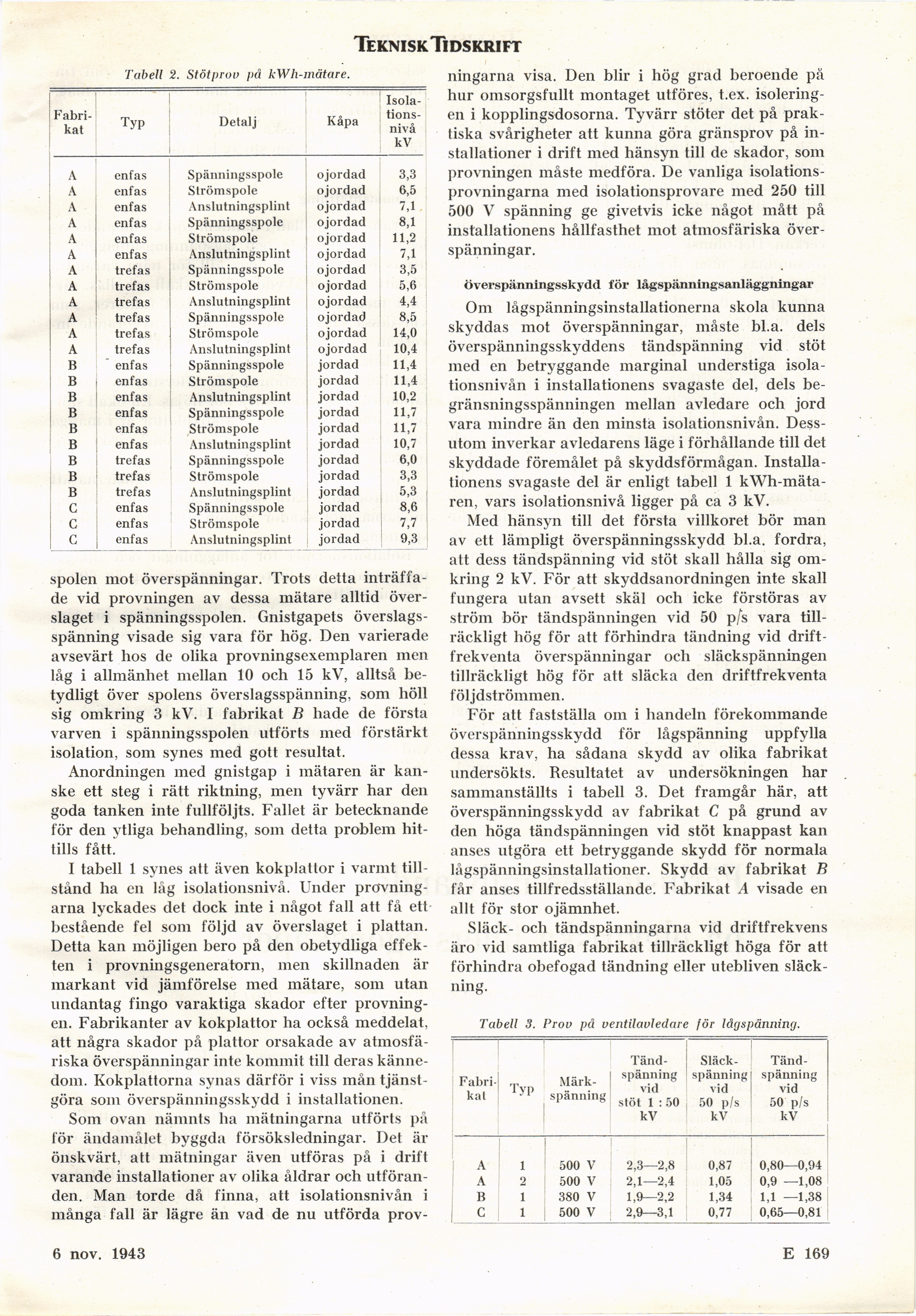

Teknisk. Tidskrift
Tabell 2. Stötprov på kWli-mätare.
[-Fabrikat-]
{+Fabri- kat+} Typ Detalj Kåpa [-Isolationsnivå-] {+Isola- tions- nivå+} kV
A enfas Spänningsspole ojordad 3,3
A enfas Strömspole ojordad 6,5
A enfas Anslutningsplint ojordad 7,1
A enfas Spänningsspole ojordad 8,1
A enfas Strömspole ojordad 11,2
A enfas Anslutningsplint ojordad 7,1
A trefas Spanningsspole ojordad 3,5
A trefas Strömspole ojordad 5,6
A trefas Anslutningsplint ojordad 4,4
A trefas Spänningsspole ojordad 8,5
A trefas Strömspole ojordad 14,0
A trefas Anslutningsplint ojordad 10,4
B enfas Spänningsspole jordad 11,4
B enfas Strömspole jordad 11,4
B enfas Anslutningsplint jordad 10,2
B enfas Spänningsspole jordad 11,7
B enfas Strömspole jordad 11,7
B enfas Anslutningsplint jordad 10,7
B trefas Spänningsspole jordad 6,0
B trefas Strömspole jordad 3,3
B trefas Anslutningsplint jordad 5,3
C enfas Spänningsspole jordad 8,6
C enfas Strömspole jordad 7,7
C enfas Anslutningsplint jordad 9,3
spolen mot överspänningar. Trots detta
inträffade vid provningen av dessa mätare alltid
överslaget i spänningsspolen. Gnistgapets
överslagsspänning visade sig vara för hög. Den varierade
avsevärt lios de olika provningsexemplaren men
låg i allmänhet mellan 10 och 15 kV, alltså
betydligt över spolens överslagsspänning, som höll
sig omkring 3 kV. I fabrikat B hade de första
varven i spänningsspolen utförts med förstärkt
isolation, som synes med gott resultat.
Anordningen med gnistgap i mätaren är
kanske ett steg i rätt riktning, men tyvärr har den
goda tanken inte fullföljts. Fallet är betecknande
för den ytliga behandling, som detta problem
hittills fått.
I tabell 1 synes att även kokplatlor i varmt
tillstånd ha en låg isolationsnivå. Under
provningarna lyckades clet dock inte i något fall att få ett
bestående fel som följd av överslaget i plattan.
Detta kan möjligen bero på den obetydliga
effekten i provningsgeneratorn, men skillnaden är
markant vid jämförelse med mätare, som utan
undantag fingo varaktiga skador efter
provningen. Fabrikanter av kokplattor ha också meddelat,
att några skador på plattor orsakade av
atmosfäriska överspänningar inte kommit till deras
kännedom. Kokplattorna synas därför i viss mån
tjänstgöra som överspänningsskydd i installationen.
Som ovan nämnts ha mätningarna utförts på
för ändamålet byggda försöksledningar. Det är
önskvärt, att mätningar även utföras på i drift
varande installationer av olika åldrar och
utföranden. Man torde då finna, att isolationsnivån i
många fall är lägre än vad de nu utförda prov-
ningarna visa. Den blir i hög grad beroende på
hur omsorgsfullt montaget utföres, t.ex.
isoleringen i kopplingsdosorna. Tyvärr stöter det på
praktiska svårigheter att kunna göra gränsprov på
installationer i drift med hänsyn till de skador, som
provningen måste medföra. De vanliga
isolations-provningarna med isolationsprovare med 250 till
500 V spänning ge givetvis icke något mått på
installationens hållfasthet mot atmosfäriska
överspänningar.
överspänningsskydd för lågspänningsanläggningar
Om lågspänningsinstallationerna skola kunna
skyddas mot överspänningar, måste bl.a. dels
överspänningsskyddens tändspänning vid stöt
med en betryggande marginal understiga
isolationsnivån i installationens svagaste del, dels
begränsningsspänningen mellan avledare och jord
vara mindre än den minsta isolationsnivån.
Dessutom inverkar avledarens läge i förhållande till det
skyddade föremålet på skyddsförmågan.
Installationens svagaste del är enligt tabell 1
kWh-mäta-ren, vars isolationsnivå ligger på ca 3 kV.
Med hänsyn till det första villkoret bör man
av ett lämpligt överspänningsskydd bl.a. fordra,
att dess tändspänning vid stöt skall hålla sig
omkring 2 kV. För att skyddsanordningen inte skall
fungera utan avsett skäl och icke förstöras av
ström bör tändspänningen vid 50 p/s vara
tillräckligt hög för att förhindra tändning vid
drift-frekventa överspänningar och släckspänningen
tillräckligt hög för att släcka den driftfrekventa
följdströmmen.
För att fastställa om i handeln förekommande
överspänningsskydd för lågspänning uppfylla
dessa krav, ha sådana skydd av olika fabrikat
undersökts. Resultatet av undersökningen har
sammanställts i tabell 3. Det framgår här, att
överspänningsskydd av fabrikat C på grund av
den höga tändspänningen vid stöt knappast kan
anses utgöra ett betryggande skydd för normala
lågspänningsinstallationer. Skydd av fabrikat B
får anses tillfredsställande. Fabrikat A visade en
allt för stor ojämnhet.
Släck- och tändspänningarna vid driftfrekvens
äro vid samtliga fabrikat tillräckligt höga för att
förhindra obefogad tändning eller utebliven
släckning.
Tabell 3. Prov på ventilavledare för lågspänning.
[-Fabrikat-]
{+Fabri- kat+} Typ [-Märkspänning Tändspänning-] {+Märk- spänning Tänd- spänning+} vid stöt 1 :50 kV [-Släck-spänning-] {+Släck- spänning+} vid 50 p/s kV [-Tändspänning-] {+Tänd- spänning+} vid 50 p/s kV
1 A 1 500 V 2,3—2,8 0,87 0,80—0,94
A 2 500 V 2,1—2,4 1,05 0,9 —1,08
B 1 380 V 1,9—2,2 1,34 1,1 —1,38
C 1 500 V 2,9—3,1 0,77 0,65—0,81
3 april 1943
E 169
