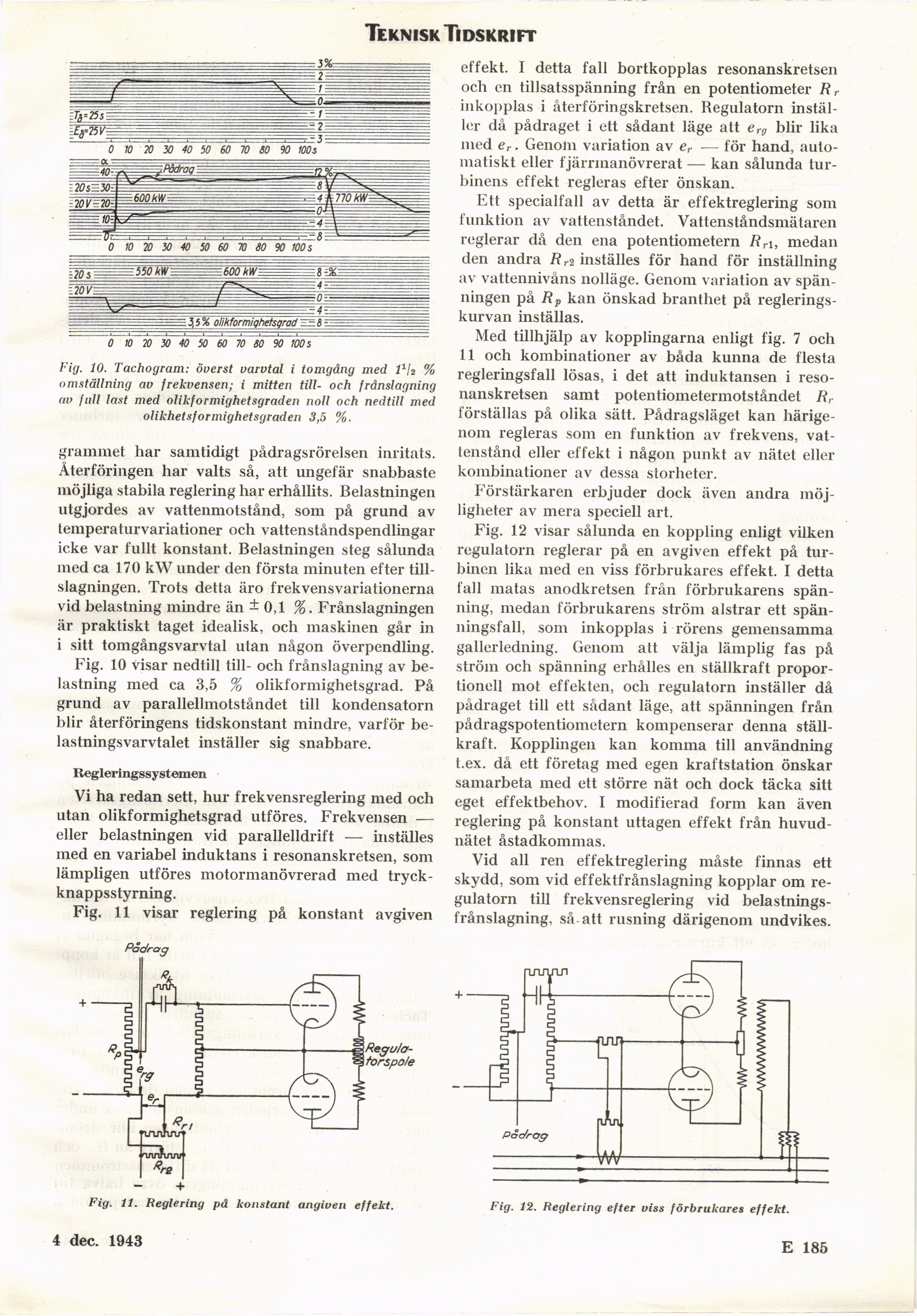

Teknisk. Tidskrift

Fig. 10. Tachogram: överst varvtal i tomgång med llls> %
omställning av frekvensen; i mitten titi- och frånslagning
av fall last med olikformighetsgraden noll och nedtill med
olikhetsformighetsgraden 3,5 %.

grammet har samtidigt pådragsrörelsen inritats.
Återföringen har valts så, att ungefär snabbaste
möjliga stabila reglering har erhållits. Belastningen
utgjordes av vattenmotstånd, som på grund av
lemperaturvariationer och vattenståndspendlingar
icke var fullt konstant. Belastningen steg sålunda
med ca 170 kW under den första minuten efter
tillslagningen. Trots detta äro frekvensvariationerna
vid belastning mindre än - 0,1 %. Frånslagningen
är praktiskt taget idealisk, och maskinen går in
i sitt tomgångsvarvtal utan någon överpendling.

Fig. 10 visar nedtill till- och frånslagning av
belastning med ca 3,5 % olikformighetsgrad. På
grund av parallellmotståndet till kondensatorn
blir återföringens tidskonstant mindre, varför
belastningsvarvtalet inställer sig snabbare.

Regleringssystemen

Vi ha redan sett, hur frekvensreglering med och
utan olikformighetsgrad utföres. Frekvensen —
eller belastningen vid parallelldrift — inställes
med en variabel induktans i resonanskretsen, som
lämpligen utföres motormanövrerad med
tryckknappsstyrning.

Fig. 11 visar reglering på konstant avgiven

effekt. I detta fall bortkopplas resonanskretsen
och en tillsatsspänning från en potentiometer Rr
inkopplas i återföringskretsen. Regulatorn
inställer då pådraget i ett sådant läge att erg blir lika
med er. Genom variation av er — för hand,
automatiskt eller fjärrmanövrerat — kan sålunda
turbinens effekt regleras efter önskan.

Ett specialfall av detta är effektreglering som
funktion av vattenståndet. Vattenståndsmätaren
reglerar då den ena potentiometern Rri, medan
den andra flr2 inställes för hand för inställning
av vattennivåns nolläge. Genom variation av
spänningen på Rp kan önskad branthet på
regleringskurvan inställas.

Med tillhjälp av kopplingarna enligt fig. 7 ocli
11 och kombinationer av båda kunna de flesta
regleringsfall lösas, i det att induktansen i
resonanskretsen samt potentiometermotståndet R,
förställas på olika sätt. Pådragsläget kan
härigenom regleras som en funktion av frekvens,
vattenstånd eller effekt i någon punkt av nätet eller
kombinationer av dessa storheter.

Förstärkaren erbjuder dock även andra
möjligheter av mera speciell art.

Fig. 12 visar sålunda en koppling enligt vilken
regulatorn reglerar på en avgiven effekt på
turbinen lika med en viss förbrukares effekt. I detta
fall matas anodkretsen från förbrukarens
spänning, medan förbrukarens ström alstrar ett
spänningsfall, som inkopplas i rörens gemensamma
gallerledning. Genom att välja lämplig fas på
ström och spänning erhålles en ställkraft
proportionell mot effekten, ocli regulatorn inställer då
pådraget till ett sådant läge, att spänningen från
pådragspotentiometern kompenserar denna
ställkraft. Kopplingen kan komma till användning
t.ex. då ett företag med egen kraftstation önskar
samarbeta med ett större nät och dock täcka sitt
eget effektbehov. I modifierad form kan även
reglering på konstant uttagen effekt från
huvudnätet åstadkommas.

Vid all ren effektreglering måste finnas ett
skydd, som vid effektfrånslagning kopplar om
regulatorn till frekvensreglering vid
belastnings-frånslagning, så att rusning därigenom undvikes.

Fig. 11. Reglering pd konstant angiven effekt. Fig. 12. Reglering efter viss förbrukares effekt.

3 april 1943

E 185
