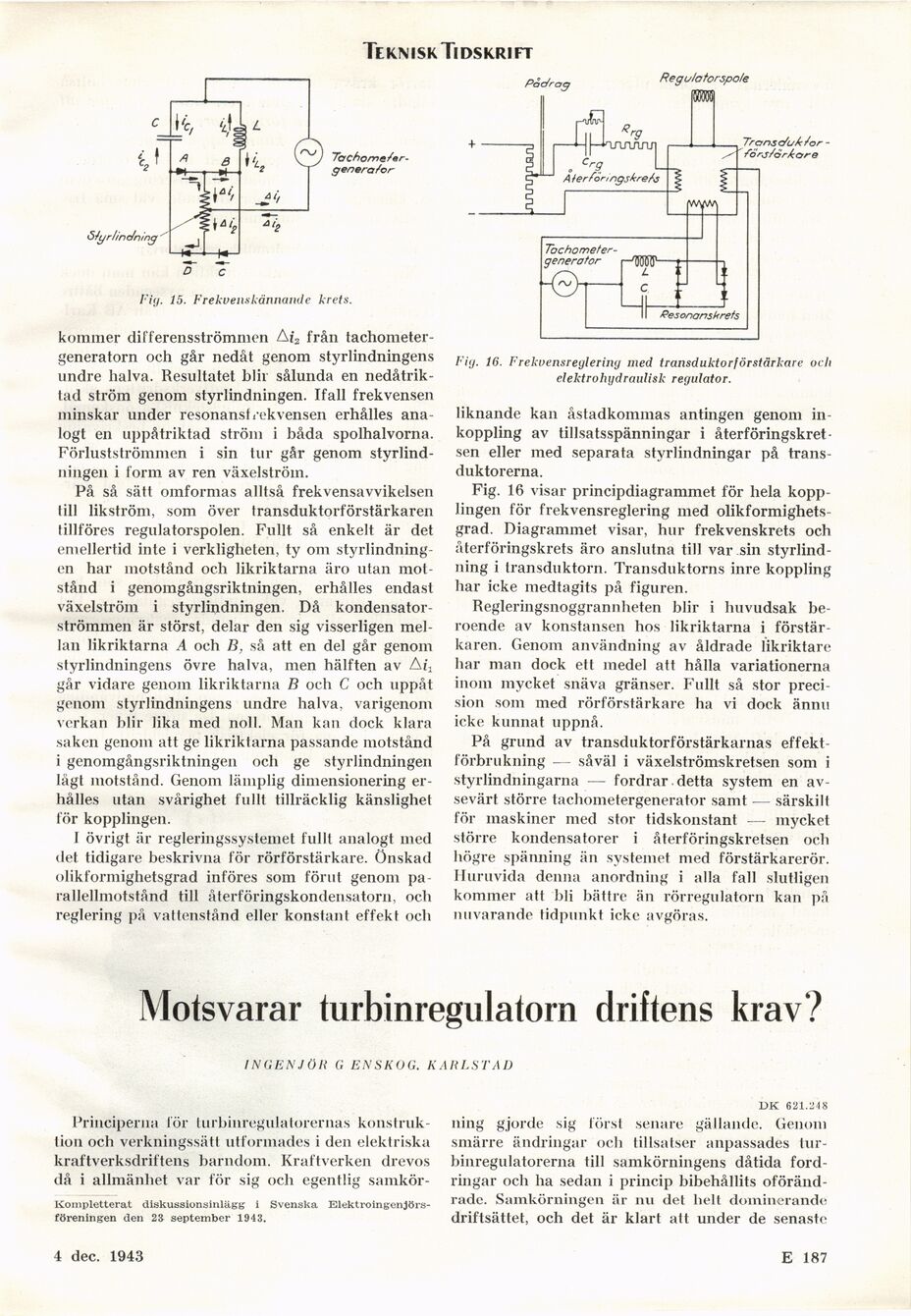

Teknisk. Tidskrift

Fig. 15. Frekvenskännande krets.

kommer differensströmmen Ai2 från
tachometer-generatorn och går nedåt genom styrlindningens
undre halva. Resultatet blir sålunda en
nedåtrik-tad ström genom styrlindningen. Ifall frekvensen
minskar under resonans! i-ekvensen erhålles
analogt en uppåtriktad ström i båda spolhalvorna.
Förlustströmmen i sin tur går genom
styrlindningen i form av ren växelström.

På så sätt omformas alltså frekvensavvikelsen
I ill likström, som över transduktorförstärkaren
tillföres regulatorspolen. Fullt så enkelt är det
emellertid inte i verkligheten, ty om
styrlindningen har motstånd och likriktarna äro utan
motstånd i genomgångsriktningen, erhålles endast
växelström i styrlindningen. Då
kondensator-strömmen är störst, delar den sig visserligen
mellan likriktarna A och B, så att en del går genom
styrlindningens övre halva, men hälften av A i\
går vidare genom likriktarna B och C och uppåt
genom styrlindningens undre halva, varigenom
verkan blir lika med noll. Man kan dock klara
saken genom att ge likriktarna passande motstånd
i genomgångsriktningen och ge styrlindningen
låg! motstånd. Genom lämplig dimensionering
erhålles titan svårighet fullt tillräcklig känslighet
för kopplingen.

I övrigt är regleringssystemet fullt analogt med
det tidigare beskrivna för rörförstärkare. Önskad
olikformighetsgrad införes som förut genom
parallellmotstånd till återföringskondensatorn, och
reglering på vattenstånd eller konstant effekt och

Fig. 16. Frekvensreglering med transduktorförstärkare ocli
elektrohydraulisk regulator.

liknande kan åstadkommas antingen genom
inkoppling av tillsatsspänningar i återföringskret ■
sen eller med separata styrlindningar på
trans-duktorerna.

Fig. 16 visar principdiagrammet för hela
kopplingen för frekvensreglering med
olikformighetsgrad. Diagrammet visar, hur frekvenskrets och
återföringskrets äro anslutna till var sin
styrlind-ning i transduktorn. Transduktorns inre koppling
har icke medtagits på figuren.

Regleringsnoggrannheten blir i huvudsak
beroende av konstansen hos likriktarna i
förstärkaren. Genom användning av åldrade likriktare
har man dock ett medel att hålla variationerna
inom mycket snäva gränser. Fullt så stor
precision som med rörförstärkare ha vi dock ännu
icke kunnat uppnå.

På grund av transduktorförstärkarnas effekt
förbrukning — såväl i växelströmskretsen som i
styrlindningarna — fordrar detta system en
avsevärt större tachometergenerator samt — särskilt
för maskiner med stor tidskonstant — mycket
större kondensatorer i återföringskretsen och
högre spänning än systemet med förstärkarerör.
Huruvida denna anordning i alla fall slutligen
kommer att bli bättre än rörregulatorn kan på
nuvarande tidpunkt icke avgöras.

Motsvarar turbinregulatorn driftens krav?

INGENJÖR G EN SKOG. KARLSTAD

Principerna lör turbinregulatorernas
konstruktion och verkningssätt utformades i den elektriska
kraftverksdriftens barndom. Kraftverken drevos
då i allmänhet var för sig och egentlig samkör-

Kompletterat diskussionsinlägg i Svenska
Elektroingenjörsföreningen den 2Ii september 1943.

DK 621.248

ning gjorde sig först senare gällande. Genom
smärre ändringar och tillsatser anpassades
tur-binregulatorerna till samkörningens dåtida
fordringar och ha sedan i princip bibehållits
oförändrade. Samkörningen iir nu det belt dominerande
driftsättet, och det är klart att under de senaste

3 april 1943

E 187
