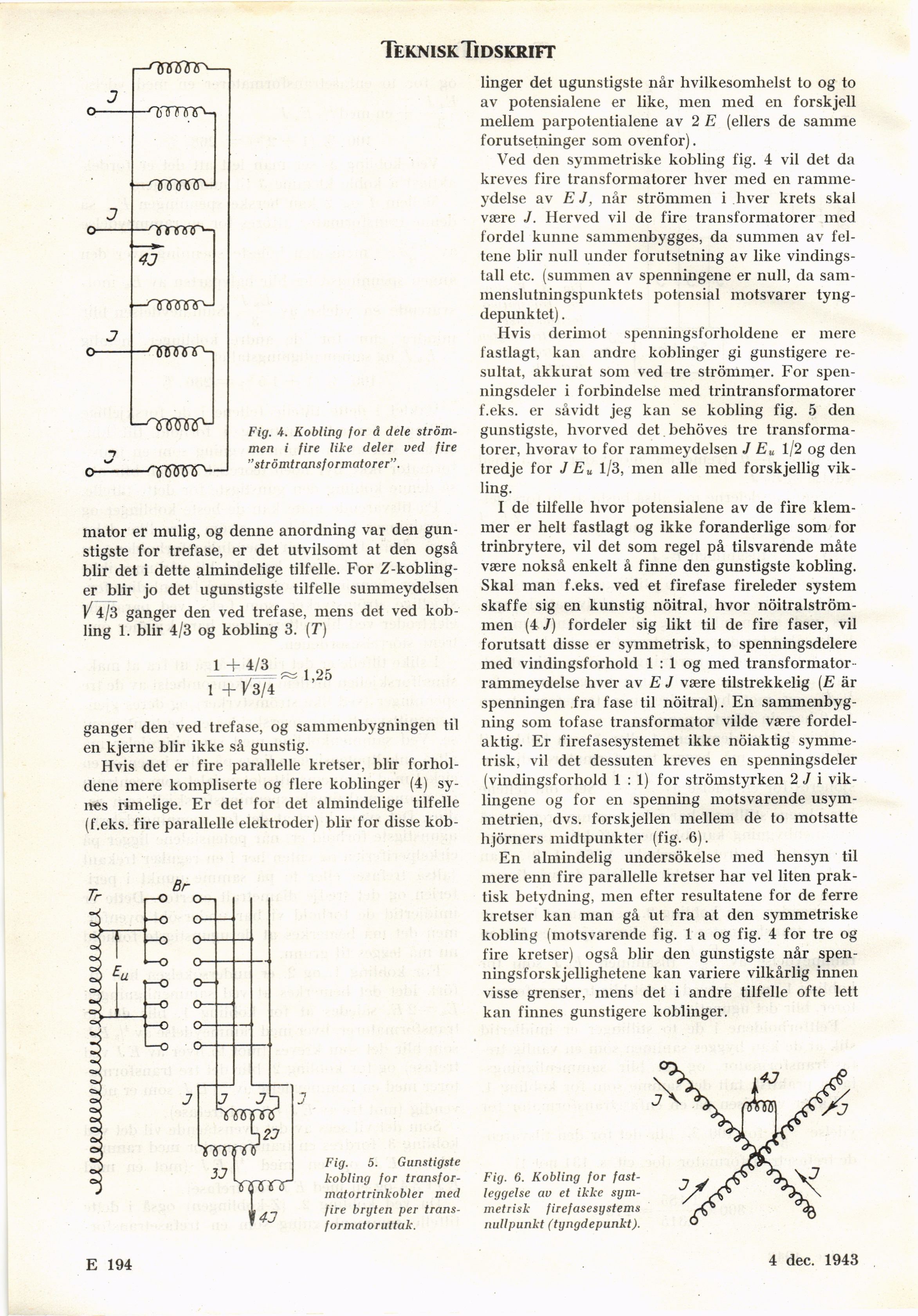

Teknisk. Tidskrift

Fig. 4. Kobling for d dele
strömmen i fire like deler ved fire
"strömtransformatorer".

mator er mulig, og denne anordning var den
gun-stigste for trefase, er det utvilsomt at den også
blir det i dette almindelige tilfelle. For
Z-kobling-er blir jo det ugunstigste tilfelle summeydelsen
Vi/3 gånger den ved trefase, mens det ved
kobling 1. blir 4/3 og kobling 3. (T)

1 + 4/3
1 +>3/4

1,25

gånger den ved trefase, og sammenbygningen til
en kjerne blir ikke så gunstig.

Hvis det er fire parallelle kretser, blir
forhol-dene mere kompliserte og flere koblinger (4)
synes rimelige. Er det for det almindelige tilfelle
(f.eks. fire parallelle elektroder) blir for disse kob-

linger det ugunstigste når hvilkesomhelst to og to
av potensialene er like, men med en forskjell
mellem parpotentialene av 2 E (ellers de samme
forutsetninger som ovenfor).

Ved den symmetriske kobling fig. 4 vil det da
kreves fire transformatorer hver med en
ramme-ydelse av EJ, når strömmen i hver krets skal
være J. Herved vil de fire transformatorer med
fordel kunne sammenbygges, da summen av
fel-tene blir null under forutsetning av like
vindings-tall etc. (summen av spenningene er null, da
sam-menslutningspunktets potensial motsvarer
tyngdepunktet) .

Hvis derimot spenningsforholdene er mere
fastlagt, kan andre koblinger gi gunstigere
resultat, akkurat som ved tre strömmer. For
spen-ningsdeler i förbindelse med trintransformatorer
f.eks. er såvidt jeg kan se kobling fig. 5 den
gunstigste, hvorved det behöves tre
transformatorer, hvorav to for rammeydelsen J Eu 1/2 og den
tredje for J Eu 1/3, men alle med forskjellig
vikling.

I de tilfelle hvor potensialene av de fire
klem-mer er helt fastlagt og ikke föränderlige som for
trinbrytere, vil det som regel på tilsvarende måte
være nokså enkelt å finne den gunstigste kobling.
Skal man f.eks. ved et firefase fireleder system
skaffe sig en kunstig nöitral, hvor
nöitralström-men (4 J) fordeler sig likt til de fire faser, vil
forutsatt disse er symmetrisk, to spenningsdelere
med vindingsforhold 1 : 1 og med transformator
rammeydelse hver av E J være tilstrekkelig [E är
spenningen fra fase til nöitral). En
sammenbyg-ning som tofase transformator vilde være
fördelaktig. Er firefasesystemet ikke nöiaktig
symmetrisk, vil det dessuten kreves en spenningsdeler
(vindingsforhold 1 : 1) for strömstyrken 2 J i
vik-lingene og for en spenning motsvarende
usym-metrien, dvs. forskjellen mellem de to motsatte
björners midtpunkter (fig. 6).

En almindelig undersökelse med hensyn til
mere enn fire parallelle kretser har vel liten
praktisk betydning, men efter resultatene for de ferre
kretser kan man gå ut fra at den symmetriske
kobling (motsvarende fig. 1 a og fig. 4 for tre og
fire kretser) også blir den gunstigste når
spen-ningsforskjellighetene kan variere vilkårlig innen
visse grenser, mens det i andre tilfelle ofte lett
kan finnes gunstigere koblinger.

Fig. 5. Gunstigste
kobling for
transfor-matortrinkobler med
fire brgten per
trans-formatoruttak.

Fig. 6. Kobling for
fast-leggelse av et ikke
symmetrisk firefasesystems
nullpunkt (tyngdepunkt).

E 194

4 sept. 1943
