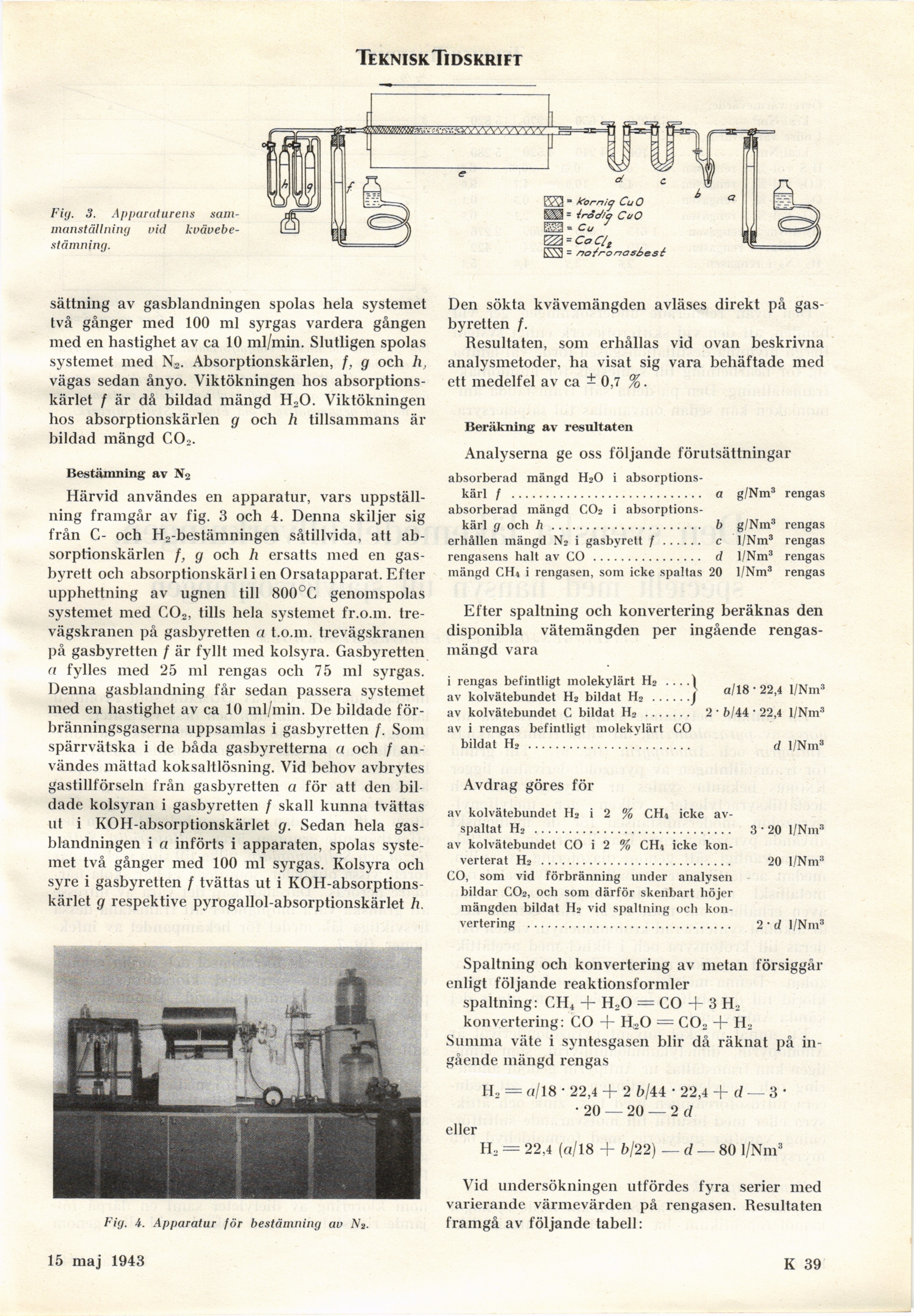

Teknisk. Tidskrift
Fig. 3. Apparaturens
sammanställning vid
kvävebestämning.
sättning av gasblandningen spolas hela systemet
två gånger med 100 ml syrgas vardera gången
med en hastighet av ca 10 ml/min. Slutligen spolas
systemet med Na. Absorptionskärlen, f, g och h,
vägas sedan ånyo. Viktökningen hos
absorptionskärlet f är då bildad mängd H20. Viktökningen
hos absorptionskärlen g och h tillsammans är
bildad mängd C02.
Bestämning av No
Härvid användes en apparatur, vars
uppställning framgår av fig. 3 och 4. Denna skiljer sig
från C- och Ho-bestämningen såtillvida, att
absorptionskärlen f, g och h ersatts med en
gas-byrett och absorptionskärl i en Orsatapparat. Efter
upphettning av ugnen till 800°C genomspolas
systemet med C02, tills hela systemet fr.o.m.
trevägskranen på gasbyretten a t.o.m. trevägskranen
på gasbyretten / är fyllt med kolsyra. Gasbyretten
a fylles med 25 ml rengas och 75 ml syrgas.
Denna gasblandning får sedan passera systemet
med en hastighet av ca 10 ml/min. De bildade
förbränningsgaserna uppsamlas i gasbyretten f. Som
spärrvätska i de båda gasbyretterna a och f
användes mättad koksaltlösning. Vid behov avbrytes
gastillförseln från gasbyretten a för att den bil
dade kolsyran i gasbyretten / skall kunna tvättas
ut i KOH-absorptionskärlet g. Sedan hela
gasblandningen i a införts i apparaten, spolas
systemet två gånger med 100 ml syrgas. Kolsyra och
syre i gasbyretten / tvättas ut i
KOH-absorptionskärlet g respektive pyrogallol-absorptionskärlet h.
Den sökta kvävemängden avläses direkt på
gasbyretten f.
Resultaten, som erhållas vid ovan beskrivna
analysmetoder, ha visat sig vara behäftade med
ett medelfel av ca ±0,7 %.
Beräkning av resultaten
Analyserna ge oss följande förutsättningar
absorberad mängd H20 i
absorptionskärl f ........................................................a g/Nm3 rengas
absorberad mängd CO2 i
absorptionskärl g och h ............................................b g/Nm3 rengas
erhållen mängd N2 i gasbyrett /............c 1/Nm3 rengas
rengasens halt av CO ................................d 1/Nm3 rengas
mängd CHi i rengasen, som icke spaltas 20 1/Nm3 rengas
Efter spaltning och konvertering beräknas den
disponibla vätemängden per ingående
rengas-mängd vara
i rengas befintligt molekylärt H2 . .. . J
av kolvatebundet H2 bildat H2 ......J
av kolvatebundet C bildat H» ....... 2 • 5/44 • 22,4 1/Nm3
av i rengas befintligt molekylärt CO
bildat H2 ................................d 1/Nm3
Avdrag göres för
av kolvätebundet H2 i 2 % CHi icke
avspaltat H2 ..........................................................3-20 1/Nm3
av kolvätebundet CO i 2 % CH» icke
konverterat H2 ........................................................20 1/Nm3
CO, som vid förbränning under analysen
bildar C02, och som därför skenbart höjer
mängden bildat H2 vid spaltning och
konvertering ............................................................2 ■ d 1/Nm3
Fig. 4. Apparatur för bestämning av iV2.
Spaltning och konvertering av metan försiggår
enligt följande reaktionsformler
spaltning: CH4 + H.O = CO + 3 H,
konvertering: CO + H.O = CO„ + H.
Summa väte i syntesgasen blir då räknat på
ingående mängd rengas
Ho = a/18 • 22,4 + 2 b/44 • 22,4 + d — 3 •
• 20 — 20 — 2 d
eller
Ho = 22,4 (a/18 + 6/22) — d — 80 l/Nm3
Vid undersökningen utfördes fyra serier med
varierande värmevärden på rengasen. Resultaten
framgå av följande tabell:
