Teknisk. Tidskrift

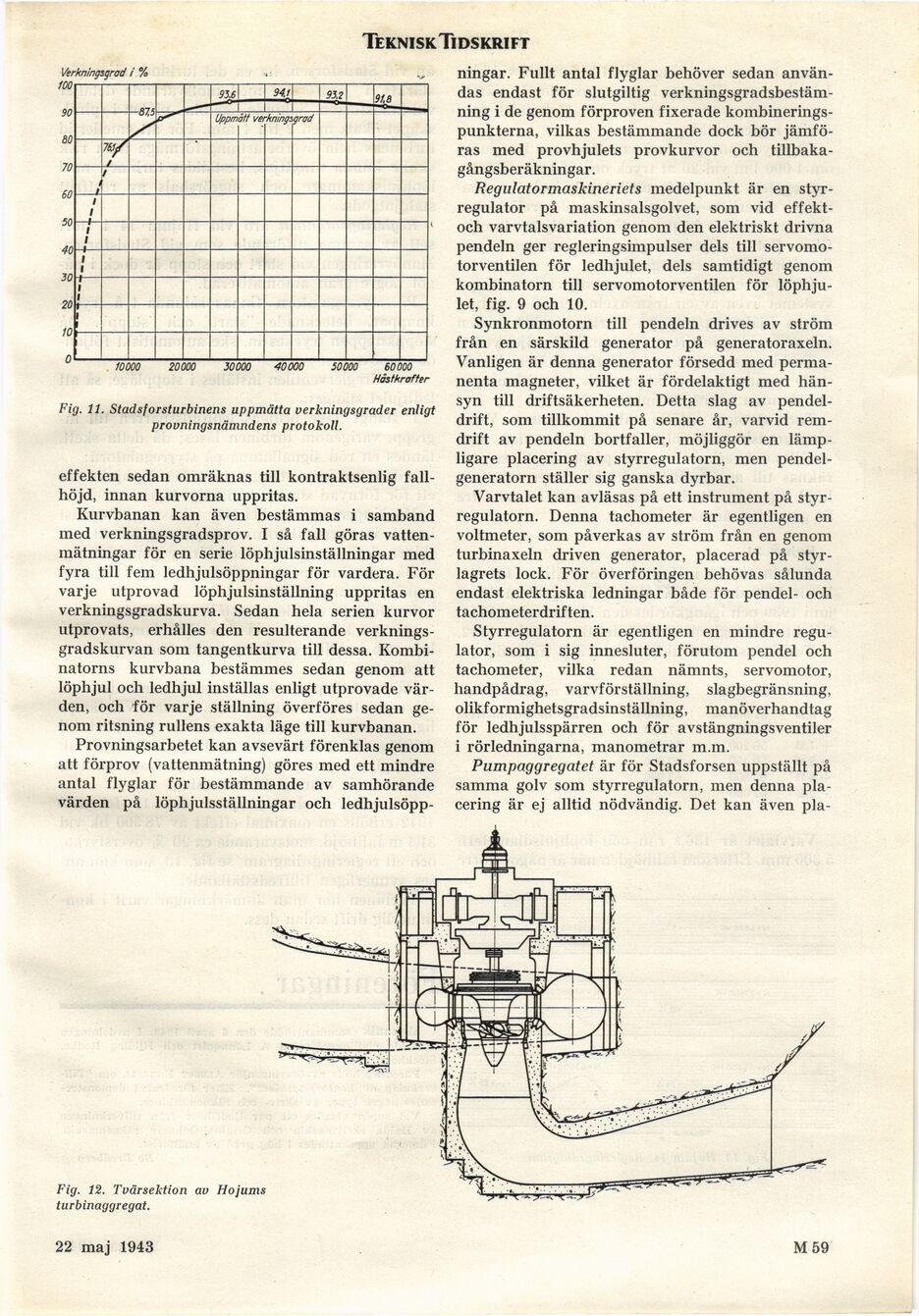

Fig. 11. Stadsforsturbinens uppmätta verkningsgrader enligt
provningsnämndens protokoll.
effekten sedan omräknas till kontraktsenlig
fallhöjd, innan kurvorna uppritas.
Kurvbanan kan även bestämmas i samband
med verkningsgradsprov. I så fall göras
vattenmätningar för en serie löphjulsinställningar med
fyra till fem ledhjulsöppningar för vardera. För
varje utprovad löphjulsinställning uppritas en
verkningsgradskurva. Sedan hela serien kurvor
utprovats, erhålles den resulterande
verkningsgradskurvan som tangentkurva till dessa.
Kombi-natorns kurvbana bestämmes sedan genom att
löphjul och ledhjul inställas enligt utprovade
värden, och för varje ställning överföres sedan
genom ritsning rullens exakta läge till kurvbanan.
Provningsarbetet kan avsevärt förenklas genom
att förprov (vattenmätning) göres med ett mindre
antal flyglar för bestämmande av samhörande
värden på löphjulsställningar och ledhjulsöpp-
ningar. Fullt antal flyglar behöver sedan
användas endast för slutgiltig
verkningsgradsbestämning i de genom förproven fixerade
kombinerings-punkterna, vilkas bestämmande dock bör
jämföras med provhjulets provkurvor och
tillbakagångsberäkningar.
Regulatormaskineriets medelpunkt är en
styrregulator på maskinsalsgolvet, som vid
effekt-och varvtalsvariation genom den elektriskt drivna
pendeln ger regleringsimpulser dels till
servomo-torventilen för ledhjulet, dels samtidigt genom
kombinatorn till servomotorventilen för
löphjulet, fig. 9 och 10.
Synkronmotorn till pendeln drives av ström
från en särskild generator på generatoraxeln.
Vanligen är denna generator försedd med
permanenta magneter, vilket är fördelaktigt med
hänsyn till driftsäkerheten. Detta slag av
pendel-drift, som tillkommit på senare år, varvid
remdrift av pendeln bortfaller, möjliggör en
lämpligare placering av styrregulatorn, men
pendelgeneratorn ställer sig ganska dyrbar.
Varvtalet kan avläsas på ett instrument på
styrregulatorn. Denna tachometer är egentligen en
voltmeter, som påverkas av ström från en genom
turbinaxeln driven generator, placerad på
styrlagrets lock. För överföringen behövas sålunda
endast elektriska ledningar både för pendel- och
tachometerdriften.
Styrregulatorn är egentligen en mindre
regulator, som i sig innesluter, förutom pendel och
tachometer, vilka redan nämnts, servomotor,
handpådrag, varvförställning, slagbegränsning,
olikformighetsgradsinställning, manöverhandtag
för ledhjulsspärren och för avstängningsventiler
i rörledningarna, manometrar m.m.
Pumpaggregatet är för Stadsforsen uppställt på
samma golv som styrregulatorn, men denna
placering är ej alltid nödvändig. Det kan även pla-
Fig. 12. Tvärsektion av
turbinaggregat.
20 mars 1943 M 59
