TekniskTidskrift

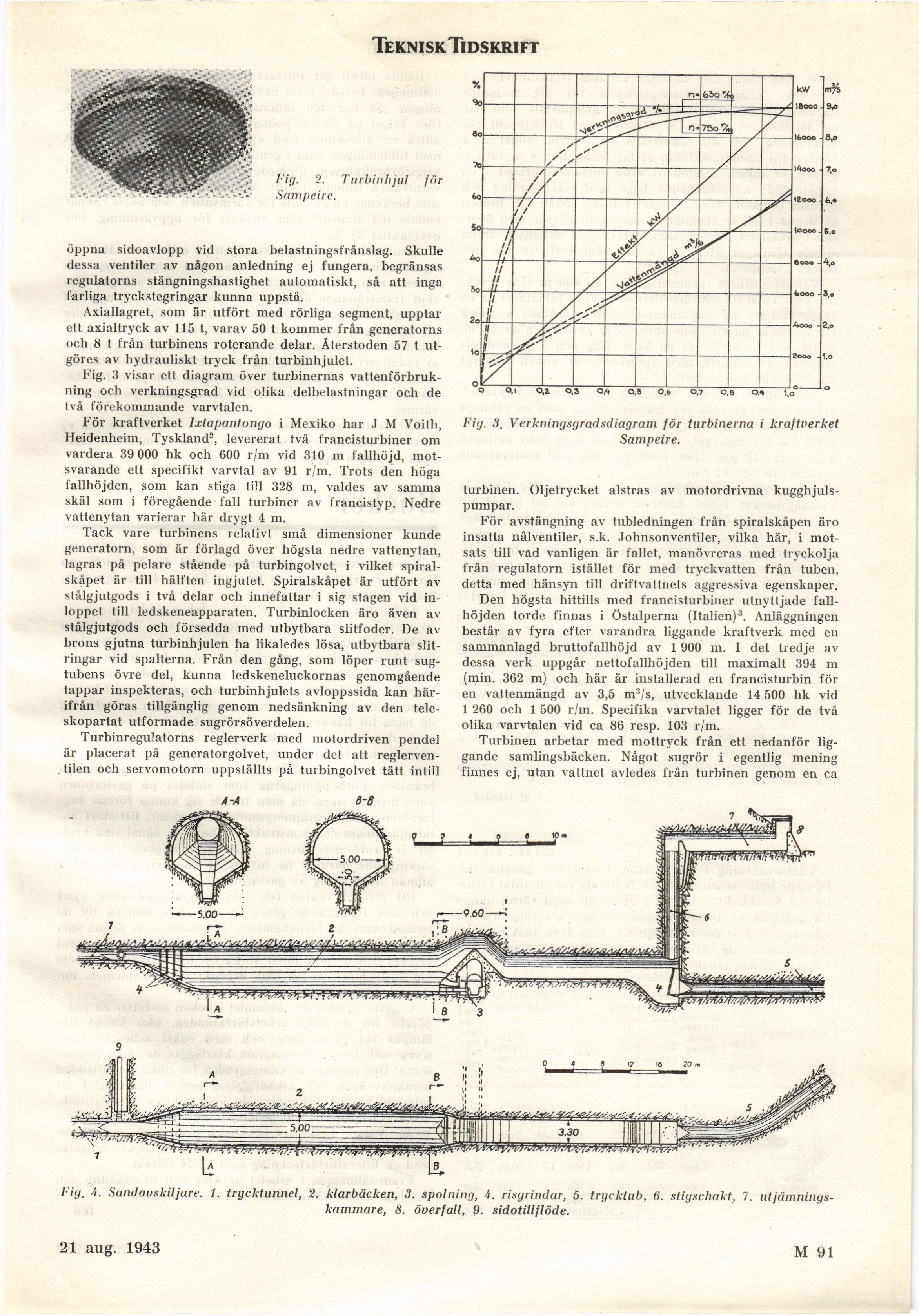

Fig. 2. Turbinhjul för
Sampeire.

Fig. 3. Verkningsgradsdiagram för turbinerna i kraftverket
Sampeire.

turbinen. Oljetrycket alstras av motordrivna
kugghjulspumpar.

För avstängning av tubledningen från spiralskåpen äro
insatta nålventiler, s.k. Johnsonventiler, vilka här, i
motsats till vad vanligen är fallet, manövreras med tryckolja
från regulatorn istället för med tryckvatten från tuben,
detta med hänsyn till driftvattnets aggressiva egenskaper.

Den högsta hittills med francisturbiner utnyttjade
fallhöjden torde finnas i östalperna (Italien)3. Anläggningen
består av fyra efter varandra liggande kraftverk med en
sammanlagd bruttofallhöjd av 1 900 m. I det tredje av
dessa verk uppgår nettofallhöjden till maximalt 394 m
(min. 362 m) och här är installerad en francisturbin för
en vattenmängd av 3,5 m3/s, utvecklande 14 500 hk vid
1 260 och 1 500 r/m. Specifika varvtalet ligger för de två
olika varvtalen vid ca 86 resp. 103 r/m.

Turbinen arbetar med mottryck från ett nedanför
liggande samlingsbäcken. Något sugrör i egentlig mening
finnes ej, utan vattnet avledes från turbinen genom en ca

öppna sidoavlopp vid stora belastningsfrånslag. Skulle
dessa ventiler av någon anledning ej fungera, begränsas
regulatorns .stängningshastighet automatiskt, så att inga
farliga tryckstegringar kunna uppstå.

Axiallagret, som är utfört med rörliga segment, upptar
ett axialtryck av 115 t, varav 50 t kommer från generatorns
och 8 t från turbinens roterande delar. Återstoden 57 t
utgöres av hydrauliskt tryck från turbinhjulet.

Fig. 3 visar ett diagram över turbinernas
vattenförbrukning och verkningsgrad vid olika delbelastningar och de
två förekommande varvtalen.

För kraftverket Ixtapantongo i Mexiko har J M Voith,
Heidenheim, Tyskland2, levererat två francisturbiner om
vardera 39 000 hk och 600 r/m vid 310 m fallhöjd,
motsvarande ett specifikt varvtal av 91 r/m. Trots den höga
fallhöjden, som kan stiga till 328 m, valdes av samma
skäl som i föregående fall turbiner av francistyp. Nedre
vattenytan varierar här drygt 4 m.

Tack vare turbinens relativt små dimensioner kunde
generatorn, som är förlagd över högsta nedre vattenytan,
lagras på pelare stående på turbingolvet, i vilket
spiralskåpet är till hälften ingjutet. Spiralskåpet är utfört av
stålgjutgods i två delar och innefattar i sig stagen vid
inloppet till ledskeneapparaten. Turbinlocken äro även av
stålgjutgods och försedda med utbytbara slitfoder. De av
brons gjutna turbinhjulen ha likaledes lösa, utbytbara
slit-ringar vid spalterna. Från den gång, som löper runt
sug-tubens övre del, kunna ledskeneluckornas genomgående
tappar inspekteras, och turbinhjulets avloppssida kan
härifrån göras tillgänglig genom nedsänkning av den
tele-skopartat utformade sugrörsöverdelen.

Turbinregulatorns reglerverk med motordriven pendel
är placerat på generatorgolvet, under det att
reglerventilen och servomotorn uppställts på turbingolvet tätt intill

Fig. Sandavskiljare. 1. trycktunnel, 2. klarbäcken, 3. spolning, 4. risgrindar, 5. trycktub, 6. stigschakt, 7.
utjämningskammare, 8. överfall, 9. sidotillflöde.

21 aug. 1943 M 91
