talet Hw, Brinell-durometertalet Hbd,
Woxén-durometertalet Hwd samt mekaniska
härdbarhe-ten c vid pyramid och cd vid kon ha bestämts
med mikrohårdhetsmätaren vid belastningen
p, 5
v ~ onn" ävenså har separat Brinelltalet Hb
I p aUU
uppmätt vid 2,5 mm kula och belastningen 187,5
kg samt Rockwelltalet Rc vid belastningen * kg
löU
bestämts.
I fig. 5 f ha för de sex materialen samhöriga
värden på medeldiagonalen vid pyramid dp samt
medeldiametern dpo ritats som funktion av
motsvarande intrycksdifferens h. Ävenså ha de linjer
inlagts, vilka skulle ha erhållits för c— 1. Av
intresse är, att intrycksdifferensens numeriska
värde i samma material och vid samma belastning
blir avsevärt lägre med pyramid än med kon,
varför pyramid är speciellt lämpad för mätning
av tunna ytskikt.
Av kurvorna att döma skulle hårdhetsmätning
lika gärna kunna ske med diamantpyramid som
diamantkon. Emellertid förefaller det, som om
pyramid vore att föredra med hänsyn till att den
lättare synes kunna framställas med riktigare
geometrisk form än diamantkonen. Härtill
kommer, att pyramiden även direkt ger det allmänt
vedertagna Vickerstalet Hbv. Framhållas må
emellertid, att även pyramiderna kunna vara
behäftade med fel, exempelvis felaktig spetsvinkel
eller egg-form, varför varje diamant bör
kalibreras. Den i fig. 5 b inlagda, med parentes
markerade Hbv -kurvan hänför sig sålunda till en
alltför spetsig pyramid.

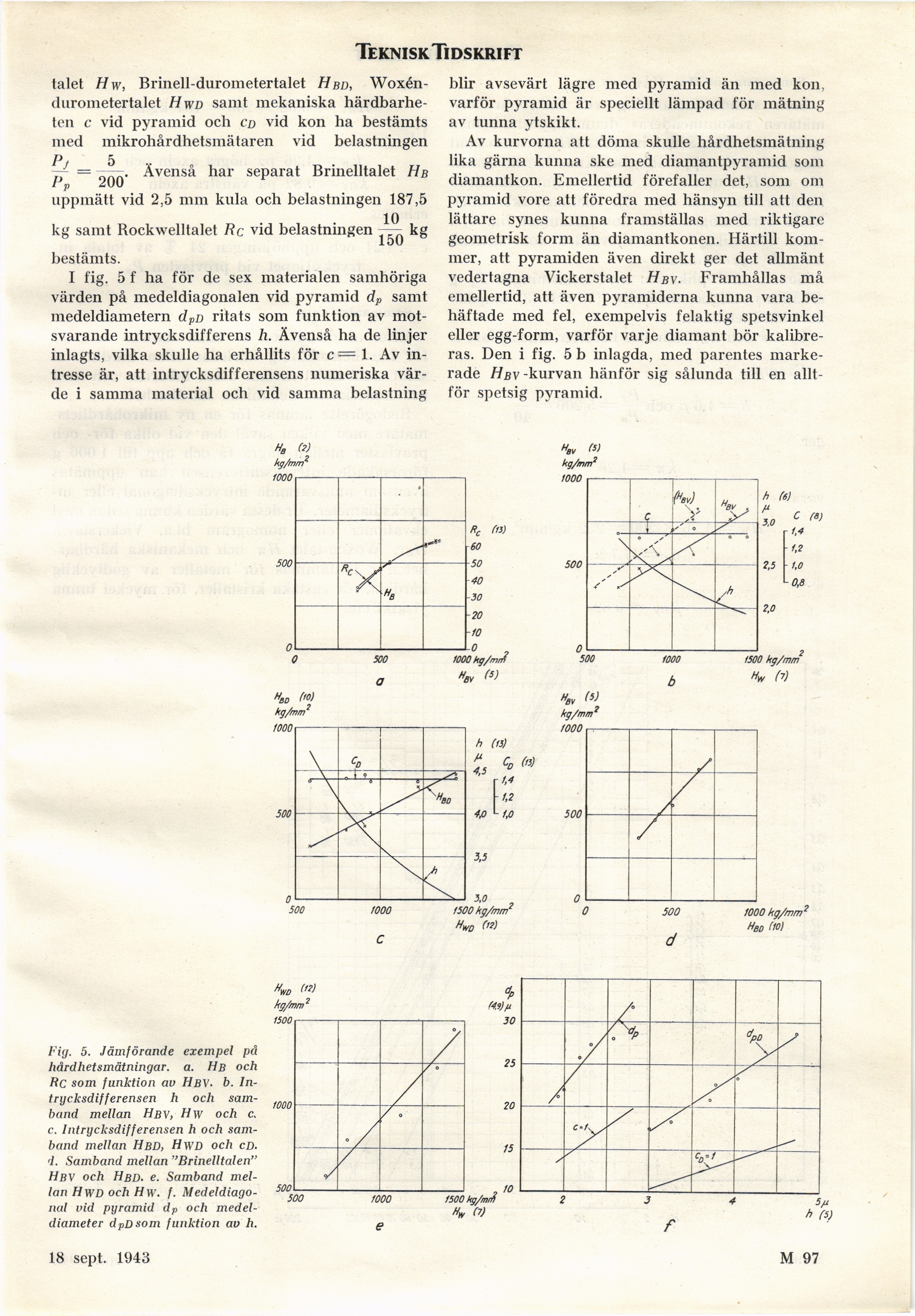

Fig. 5. Jämförande exempel på
hård hetsmätningar, a. Hb och
Rc som funktion av Hbv. b.
Intrycksdifferensen h och
samband mellan Hbv, Hw och c.
c. Intrycksdifferensen h och
samband mellan Hbd, Hwd och cd.
rl. Samband mellan "Brinelltalen"
Hbv och Hbd. e. Samband
mellan Hwd och Hw. f.
Medeldiago-nal vid pyramid dp och
medeldiameter dpDsom funktion av h.
