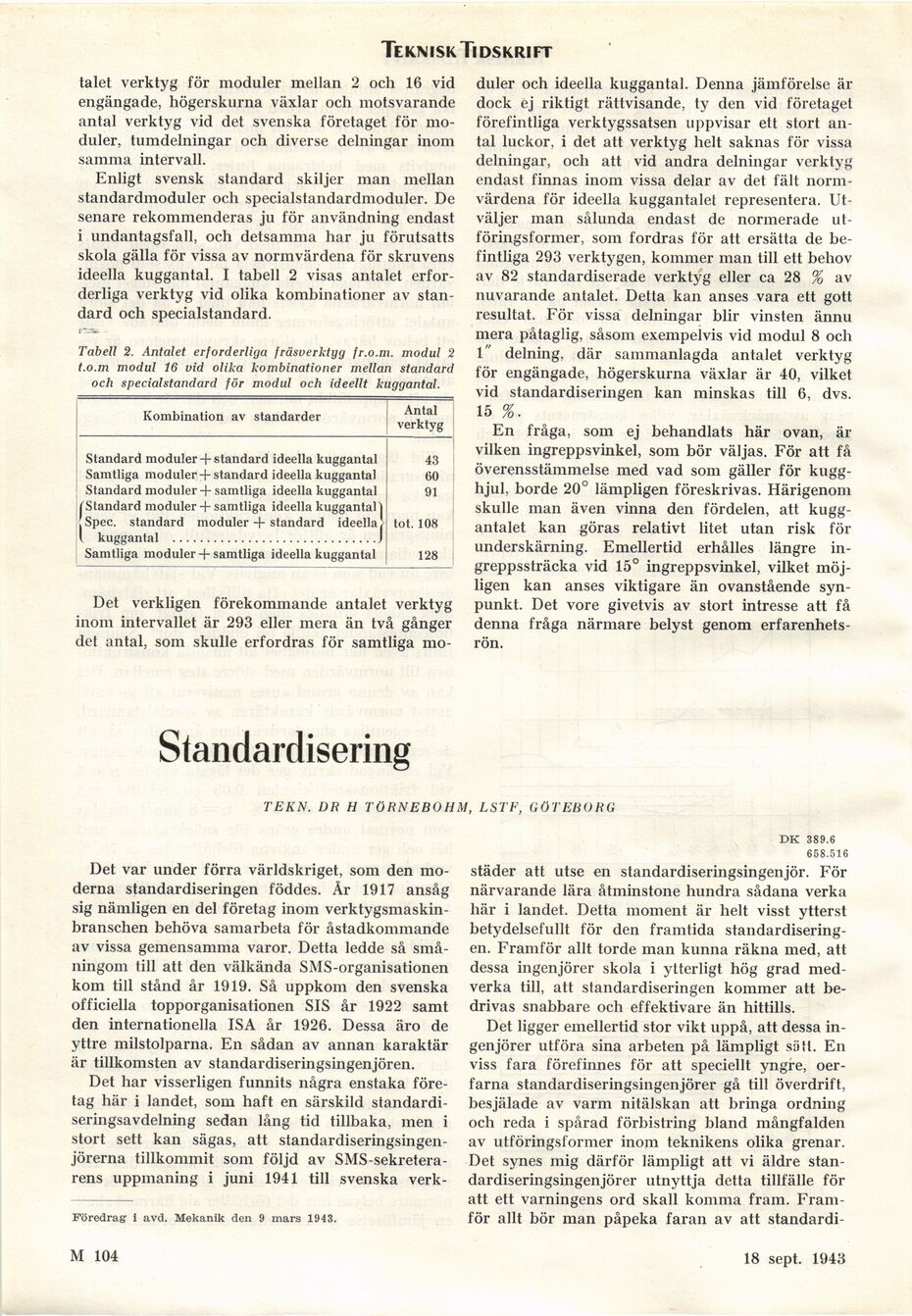

Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
Teknisk. Tidskrift
talet verktyg för moduler mellan 2 och 16 vid
engängade, högerskurna växlar och motsvarande
antal verktyg vid det svenska företaget för
moduler, tumdelningar och diverse delningar inom
samma intervall.
Enligt svensk standard skiljer man mellan
standardmoduler och specialstandardmoduler. De
senare rekommenderas ju för användning endast
i undantagsfall, och detsamma har ju förutsatts
skola gälla för vissa av normvärdena för skruvens
ideella kuggantal. I tabell 2 visas antalet
erforderliga verktyg vid olika kombinationer av
standard och specialstandard.
Tabell 2. Antalet erforderliga fräsverktyg fr.o.m. modul 2
t.o.m modul 16 vid olika kombinationer mellan standard
och specialstandard för modul och ideellt kuggantal.
Det verkligen förekommande antalet verktyg
inom intervallet är 293 eller mera än två gånger
det antal, som skulle erfordras för samtliga mo-
duler och ideella kuggantal. Denna jämförelse är
dock ej riktigt rättvisande, ty den vid företaget
förefintliga verktygssatsen uppvisar ett stort
antal luckor, i det att verktyg belt saknas för vissa
delningar, ocli att vid andra delningar verktyg
endast finnas inom vissa delar av det fält
normvärdena för ideella kuggantalet representera.
Utväljer man sålunda endast de normerade
ut-föringsformer, som fordras för att ersätta de
befintliga 293 verktygen, kommer man till ett behov
av 82 standardiserade verktyg eller ca 28 % av
nuvarande antalet. Detta kan anses vara ett gott
resultat. För vissa delningar blir vinsten ännu
mera påtaglig, såsom exempelvis vid modul 8 och
1" delning, där sammanlagda antalet verktyg
för engängade, högerskurna växlar är 40, vilket
vid standardiseringen kan minskas till 6, dvs.
15 %.
En fråga, som ej behandlats här ovan, är
vilken ingreppsvinkel, som bör väljas. För att få
överensstämmelse med vad som gäller för
kugghjul, borde 20° lämpligen föreskrivas. Härigenom
skulle man även vinna den fördelen, att
kuggantalet kan göras relativt litet utan risk för
underskärning. Emellertid erhålles längre
ingreppssträcka vid 15° ingreppsvinkel, vilket
möjligen kan anses viktigare än ovanstående
synpunkt. Det vore givetvis av stort intresse att få
denna fråga närmare belyst genom
erfarenhetsrön.
Kombination av standarder Antal verktyg
Standard moduler + standard ideella kuggantal 43
Samtliga moduler + standard ideella kuggantal 60
Standard moduler + samtliga ideella kuggantal 91
1 Standard moduler + samtliga ideella kuggantah jSpec. standard moduler + standard ideella! 1 kuggantal ..............................J tot. 108
Samtliga moduler + samtliga ideella kuggantal 128
Standardisering
TEKN. DR H TÖRNEBOHM, LSTF, GÖTEBORG
Det var under förra världskriget, som den
moderna standardiseringen föddes. År 1917 ansåg
sig nämligen en del företag inom
verktygsmaskinbranschen behöva samarbeta för åstadkommande
av vissa gemensamma varor. Detta ledde så
småningom till att den välkända SMS-organisationen
kom till stånd år 1919. Så uppkom den svenska
officiella topporganisationen SIS år 1922 samt
den internationella ISA år 1926. Dessa äro de
yttre milstolparna. En sådan av annan karaktär
är tillkomsten av standardiseringsingenjören.
Det har visserligen funnits några enstaka
företag här i landet, som haft en särskild
standardiseringsavdelning sedan lång tid tillbaka, men i
stort sett kan sägas, att
standardiseringsingenjörerna tillkommit som följd av
SMS-sekretera-rens uppmaning i juni 1941 till svenska verk-
Föredrag 1 avd. Mekanik den 9 mars 1943.
DK 389.6
658.516
städer att utse en standardiseringsingenjör. För
närvarande lära åtminstone hundra sådana verka
här i landet. Detta moment är helt visst ytterst
betydelsefullt för den framtida
standardiseringen. Framför allt torde man kunna räkna med, att
dessa ingenjörer skola i ytterligt hög grad
medverka till, att standardiseringen kommer att
bedrivas snabbare och effektivare än hittills.
Det ligger emellertid stor vikt uppå, att dessa
ingenjörer utföra sina arbeten på lämpligt sä SI. En
viss fara förefinnes för att speciellt yngre,
oerfarna standardiseringsingenjörer gå till överdrift,
besjälade av varm nitälskan att bringa ordning
och reda i spårad förbistring bland mångfalden
av utföringsformer inom teknikens olika grenar.
Det synes mig därför lämpligt att vi äldre
standardiseringsingenjörer utnyttja detta tillfälle för
att ett varningens ord skall komma fram.
Framför allt bör man påpeka faran av att standardi-
M 104
18 sept. 1943
