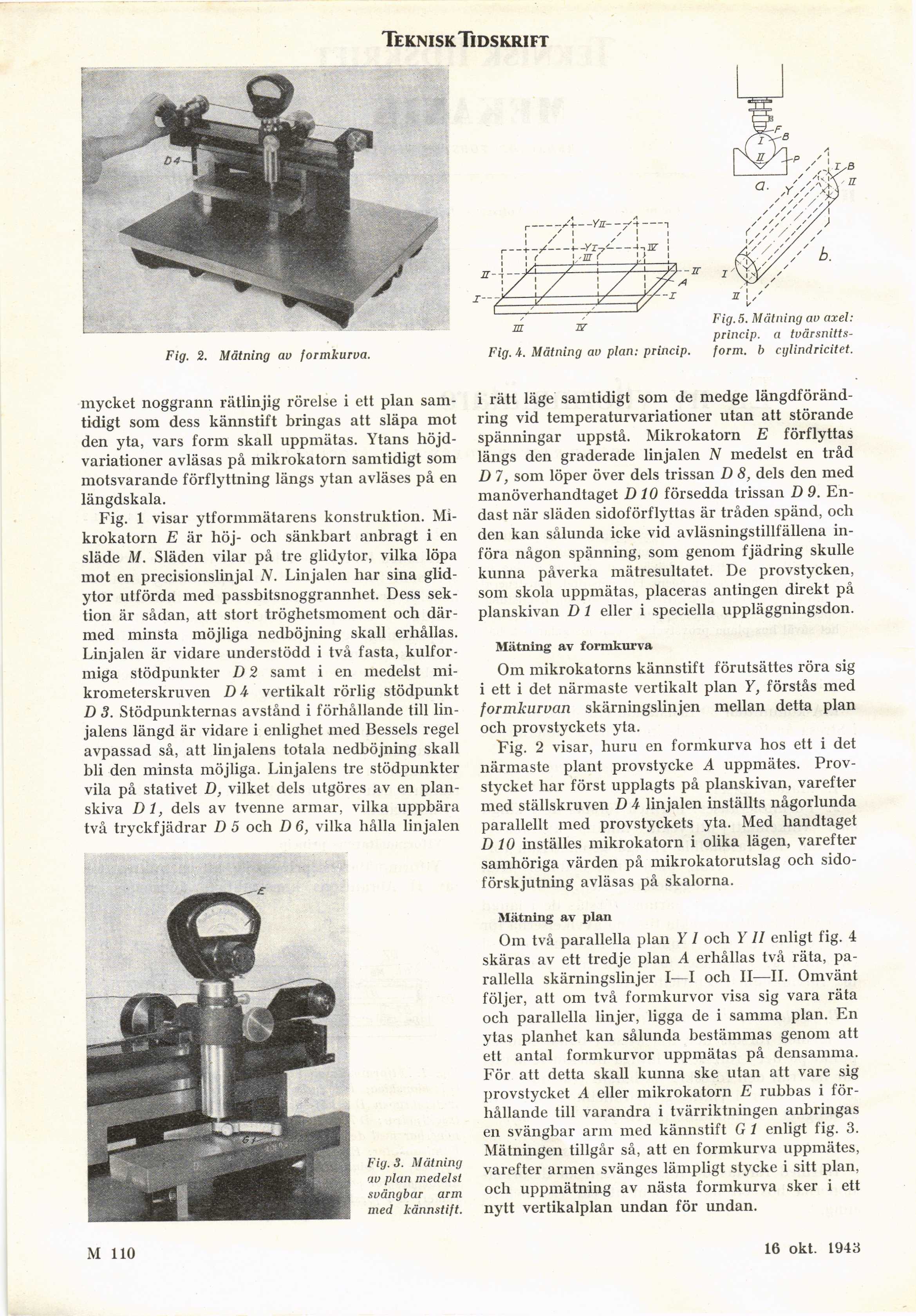

Teknisk. Tidskrift
Fig. 2. Mätning av formkurva.
Fig. 5. Mätning au axel:
princip, a
tvärsnitts-Fig.i. Mätning av plan: princip. form. b cylindricitet.
mycket noggrann rätlinjig rörelse i ett plan
samtidigt som dess kännstift bringas att släpa mot
den yta, vars form skall uppmätas. Ytans
höjd-variationer avläsas på mikrokatorn samtidigt som
motsvarande förflyttning längs ytan avläses på en
längdskala.
Fig. 1 visar ytformmätarens konstruktion.
Mikrokatorn E är höj- och sänkbart anbragt i en
släde M. Släden vilar på tre glidytor, vilka löpa
mot en precisionslinjal N. Linjalen har sina
glidytor utförda med passbitsnoggrannhet. Dess
sektion är sådan, att stort tröghetsmoment och
därmed minsta möjliga nedböjning skall erhållas.
Linjalen är vidare understödd i två fasta,
kulfor-miga stödpunkter D 2 samt i en medelst
mikrometerskruven Z)4 vertikalt rörlig stödpunkt
D 3. Stödpunkternas avstånd i förhållande till
linjalens längd är vidare i enlighet ined Bessels regel
avpassad så, att linjalens totala nedböjning skall
bli den minsta möjliga. Linjalens tre stödpunkter
vila på stativet D, vilket dels utgöres av en
planskiva Dl, dels av tvenne armar, vilka uppbära
två tryckfjädrar D 5 och D 6, vilka hålla linjalen
Fig. 3. Mätning
’ju plan medelst
svängbar arm
med kännstift.
i rätt läge samtidigt som de medge
längdförändring vid temperaturvariationer utan att störande
spänningar uppstå. Mikrokatorn E förflyttas
längs den graderade linjalen N medelst en tråd
D 7, som löper över dels trissan D 8, dels den med
manöverhandtaget D 10 försedda trissan D 9.
Endast när släden sidoförflyttas är tråden spänd, och
den kan sålunda icke vid avläsningstillfällena
införa någon spänning, som genom fjädring skulle
kunna påverka mätresultatet. De provstycken,
som skola uppmätas, placeras antingen direkt på
planskivan D 1 eller i speciella uppläggningsdon.
Mätning av formkurva
Om mikrokatorns kännstift förutsättes röra sig
i ett i det närmaste vertikalt plan Y, förstås med
formkurvan skärningslinjen mellan detta plan
och provstyckets yta.
Fig. 2 visar, huru en formkurva hos ett i det
närmaste plant provstycke A uppmätes.
Provstycket har först upplagts på planskivan, varefter
med ställskruven D 4 linjalen inställts någorlunda
parallellt med provstyckets yta. Med handtaget
D 10 inställes mikrokatorn i olika lägen, varefter
samhöriga värden på mikrokatorutslag och
sidoförskjutning avläsas på skalorna.
Mätning av plan
Om två parallella plan Y I och Y II enligt fig. 4
skäras av ett tredje plan A erhållas två räta,
parallella skärningslinjer I—I och II—II. Omvänt
följer, att om två formkurvor visa sig vara räta
och parallella linjer, ligga de i samma plan. En
ytas planhet kan sålunda bestämmas genom att
ett antal formkurvor uppmätas på densamma.
För att detta skall kunna ske utan att vare sig
provstycket A eller mikrokatorn E rubbas i
förhållande till varandra i tvärriktningen anbringas
en svängbar arm med kännstift G 1 enligt fig. 3.
Mätningen tillgår så, att en formkurva uppmätes,
varefter armen svänges lämpligt stycke i sitt plan,
och uppmätning av nästa formkurva sker i ett
nytt vertikalplan undan för undan.
M 110
18 sept. 1943
