TekniskTidskrift

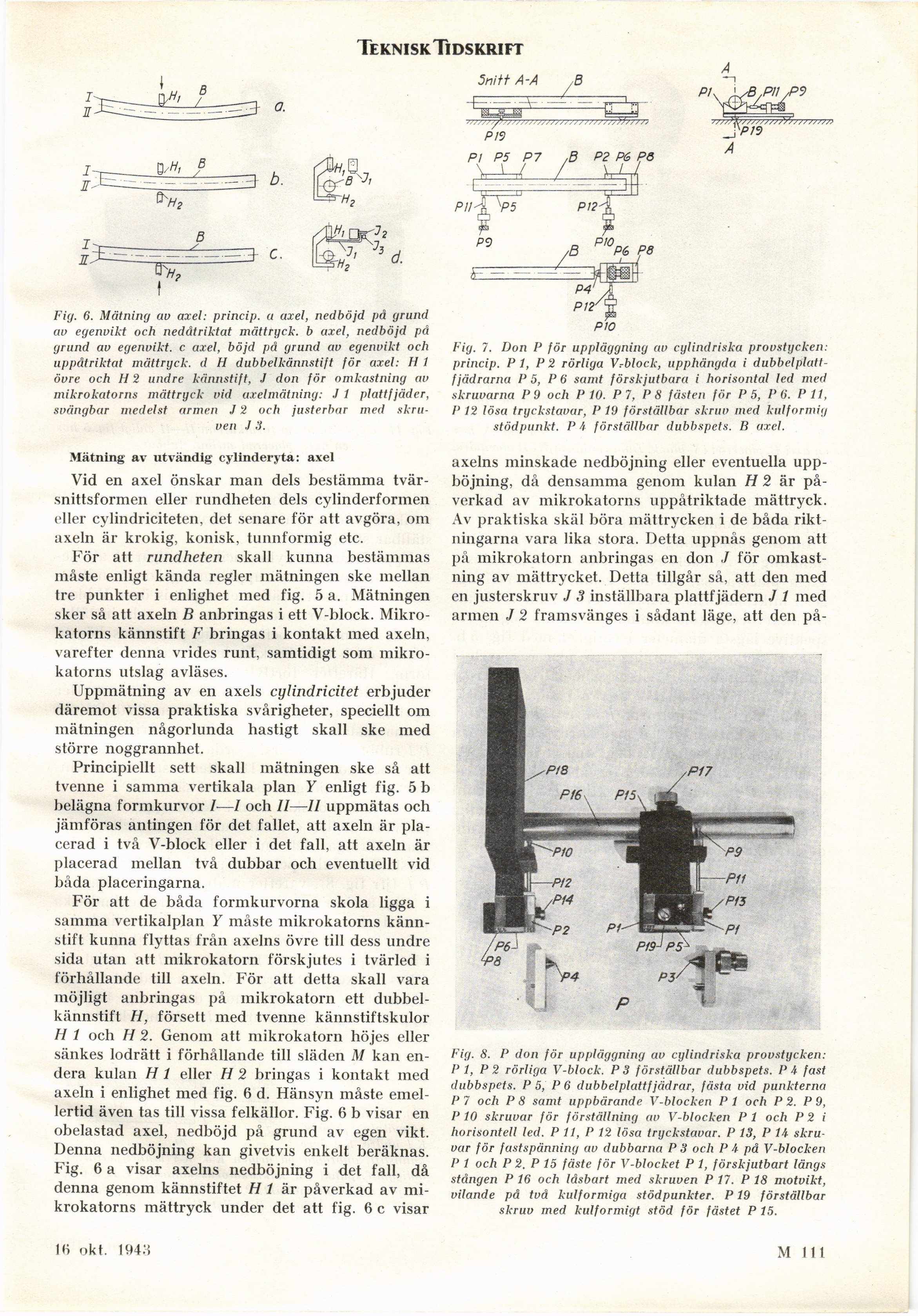

Fig. 6. Mätning av axel: princip, a axel, nedböjd på grund
av egenvikt och neddtriktat mättryck. b axel, nedböjd på
grund av egenvikt, c axel, böjd pä grund av egenvikt och
uppdtriktat mättryck. d H dubbelkännstift för axel: H 1
övre och H 2 undre kännstift, J don för omkastning av
mikrokatorns mättryck vid axelmätning: J 1 plattfjäder,
svängbar medelst armen J 2 och justerbar med
skruven J 3.

Mätning av utvändig cylinderyta: axel

Vid en axel önskar man dels bestämma
tvärsnittsformen eller rundheten dels cylinderformen
eller cylindriciteten, det senare för att avgöra, om
axeln är krokig, konisk, tunnformig etc.

För att rundheten skall kunna bestämmas
måste enligt kända regler mätningen ske mellan
tre punkter i enlighet med fig. 5 a. Mätningen
sker så att axeln b anbringas i ett V-block.
Mikrokatorns kännstift f bringas i kontakt med axeln,
varefter denna vrides runt, samtidigt som
mikrokatorns utslag avläses.

Uppmätning av en axels cylindricitet erbjuder
däremot vissa praktiska svårigheter, speciellt om
mätningen någorlunda hastigt skall ske med
större noggrannhet.

Principiellt sett skall mätningen ske så att
tvenne i samma vertikala plan y enligt fig. 5 b
belägna formkurvor i—i och ii—11 uppmätas och
jämföras antingen för det fallet, att axeln är
placerad i två V-block eller i det fall, att axeln är
placerad mellan två dubbar och eventuellt vid
båda placeringarna.

För att de båda formkurvorna skola ligga i
samma vertikalplan y måste mikrokatorns
kännstift kunna flyttas från axelns övre till dess undre
sida utan att mikrokatorn förskjutes i tvärled i
förhållande till axeln. För att detta skall vara
möjligt anbringas på mikrokatorn ett
dubbelkännstift H, försett med tvenne kännstiftskulor
h 1 och h 2. Genom att mikrokatorn höjes eller
sänkes lodrätt i förhållande till släden M kan
endera kulan h 1 eller h 2 bringas i kontakt med
axeln i enlighet med fig. 6 d. Hänsyn måste
emellertid även tas till vissa felkällor. Fig. 6 b visar en
obelastad axel, nedböjd på grund av egen vikt.
Denna nedböjning kan givetvis enkelt beräknas.
Fig. 6 a visar axelns nedböjning i det fall, då
denna genom kännstiftet h 1 är påverkad av
mikrokatorns mättryck under det att fig. 6 c visar

pl o

Fig. 7. Don P för uppläggning av cylindriska provstycken:
princip. P 1, P 2 rörliga VMock, upphängda i
dubbelplatt-fjädrarna P 5, P 6 samt förskjutbara i horisontal led med
skruvarna P9 och P 10. Pl, P 8 fästen för P 5, P 6. Pil,
P 12 lösa tryckstavar, P 19 förställbar skruv med kulformig
stödpunkt. PÅi förställbar dubbspets. B axel.

axelns minskade nedböjning eller eventuella
upphöjning, då densamma genom kulan h 2 är
påverkad av mikrokatorns uppåtriktade mättryck.
Av praktiska skäl böra mättrycken i de båda
riktningarna vara lika stora. Detta uppnås genom att
på mikrokatorn anbringas en don J för
omkastning av mättrycket. Detta tillgår så, att den med
en justerskruv j 3 inställbara plattfjädern ./ 1 med
armen j 2 framsvänges i sådant läge, att den på-

Fig. 8. P don för uppläggning av cylindriska provstycken:
P l, P 2 rörliga V-block. P 3 förställbar dubbspets. P 4 fast
dubbspets. P 5, P 6 dubbelplattfjädrar, fästa vid punkterna
P 7 och P 8 samt uppbärande V-blocken P 1 och P 2. P 9,
P 10 skruvar för förställning av V-blocken P 1 och P 2 i
horisontell led. P 11, P 12 lösa tryckstavar. P 13, P U
skruvar för fastspänning av dubbarna P 3 och P4 på V-blocken
P 1 och P 2. P 15 fäste för V-blocket P 1, förskjutbart längs
stången P 16 och låsbart med skruven P 17. P 18 motvikt,
vilande på två kulformiga stödpunkter. P19 förställbar
skruv med kulformigt stöd för fästet P 15.

|fi okt. 194M

M 111
