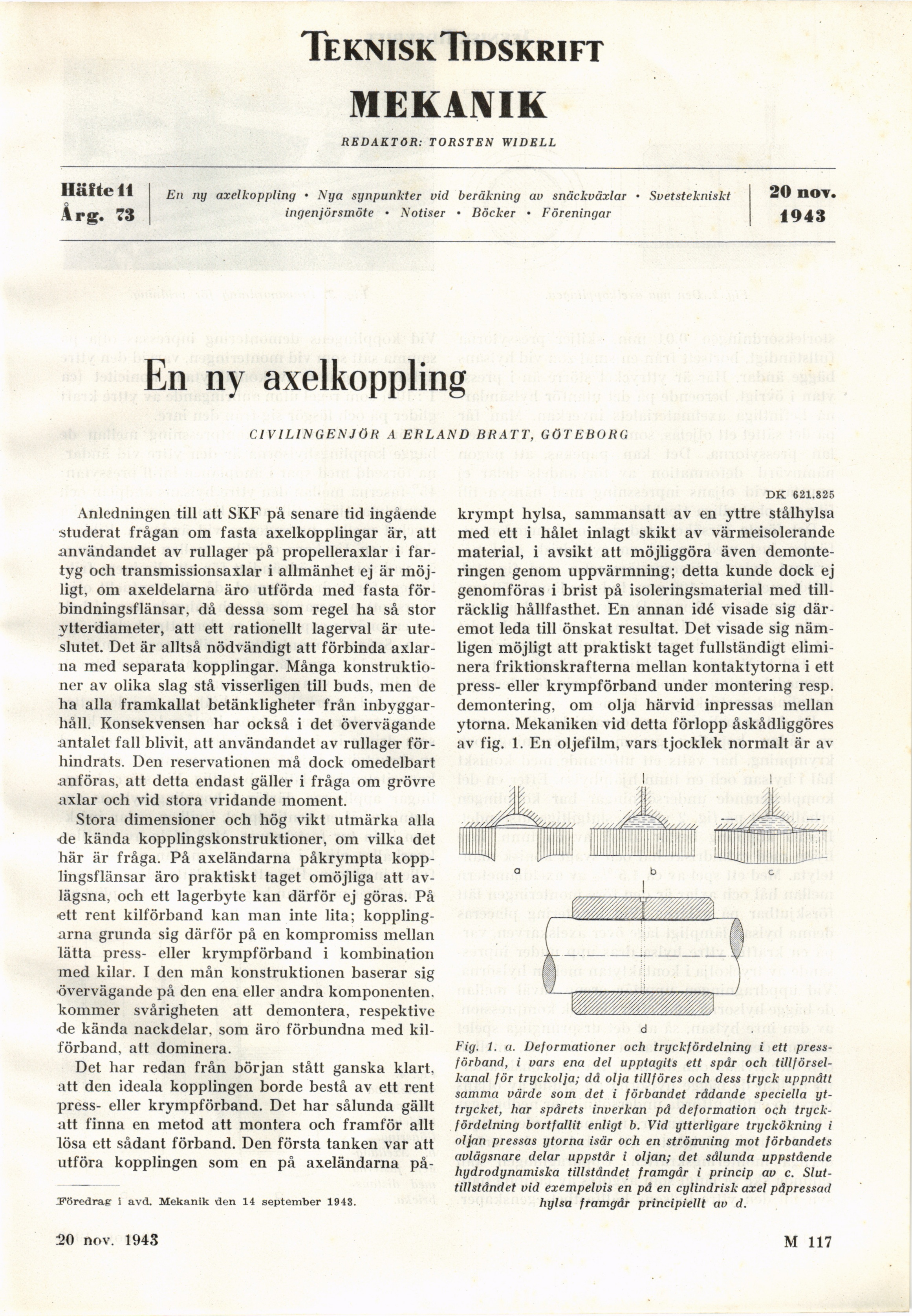

TekniskTidskrift

MEKANIK

REDAKTÖR: TORSTEN WIDELL

Eii ny axelkoppling • Nya synpunkter vid beräkning av snäckväxlar • Svetstekniskt
ingenjörsmöte • Notiser • Böcker • Föreningar

En ny axelkoppling

CIVILINGENIÖR A ERLAND BRATT, GÖTEBORG

Anledningen till att SKF på senare tid ingående
studerat frågan om fasta axelkopplingar är, att
användandet av rullager på propelleraxlar i
fartyg och transmissionsaxlar i allmänhet ej är
möjligt, om axeldelarna äro utförda med fasta
för-bindningsflänsar, då dessa som regel ha så stor
ytterdiameter, att ett rationellt lagerval är
uteslutet. Det är alltså nödvändigt att förbinda
axlarna med separata kopplingar. Många
konstruktioner av olika slag stå visserligen till buds, men de
ha alla framkallat betänkligheter från
inbyggar-håll. Konsekvensen har också i det övervägande
antalet fall blivit, att användandet av rullager
förhindrats. Den reservationen må dock omedelbart
anföras, att detta endast gäller i fråga om grövre
axlar och vid stora vridande moment.

Stora dimensioner och hög vikt utmärka alla
de kända kopplingskonstruktioner, om vilka det
här är fråga. På axeländarna påkrympta
kopp-lingsflänsar äro praktiskt taget omöjliga att
avlägsna, och ett lagerbyte kan därför ej göras. På
ett rent kilförband kan man inte lita;
kopplingarna grunda sig därför på en kompromiss mellan
lätta press- eller krympförband i kombination
med kilar. I den mån konstruktionen baserar sig
övervägande på den ena eller andra komponenten,
kommer svårigheten att demontera, respektive
de kända nackdelar, som äro förbundna med
kilförband, att dominera.

Det har redan från början stått ganska klart,
att den ideala kopplingen borde bestå av ett rent
press- eller krympförband. Det har sålunda gällt
att finna en metod att montera och framför allt
lösa ett sådant förband. Den första tanken var att
utföra kopplingen som en på axeländarna på-

■Föredrap i avd. Mekanik den 14 september 1943.

DK 621.825

krympt hylsa, sammansatt av en yttre stålhylsa
med ett i hålet inlagt skikt av värmeisolerande
material, i avsikt att möjliggöra även
demonteringen genom uppvärmning; detta kunde dock ej
genomföras i brist på isoleringsmaterial med
tillräcklig hållfasthet. En annan idé visade sig
däremot leda till önskat resultat. Det visade sig
nämligen möjligt att praktiskt taget fullständigt
eliminera friktionskrafterna mellan kontaktytorna i ett
press- eller krympförband under montering resp.
demontering, om olja härvid inpressas mellan
ytorna. Mekaniken vid detta förlopp åskådliggöres
av fig. 1. En oljefilm, vars tjocklek normalt är av

d

Fig. 1. a. Deformationer och tryckfördelning i ett
pressförband, i vars ena del upptagits ett spär och
tillförselkanal för tryckolja; då olja tillföres och dess tryck uppnått
samma värde som det i förbandet rådande speciella
yttrycket, har spårets inverkan på deformation och
tryckfördelning bortfallit enligt b. Vid ytterligare tryckökning i
oljan pressas ytorna isär och en strömning mot förbandets
avlägsnare delar uppstår i oljan; det sålunda uppstående
hydrodynamiska tillståndet framgår i princip av c.
Sluttillståndet vid exempelvis en på en cylindrisk axel påpressad
hylsa framgår principiellt av d.

17 april 1943

M 117

Häfte 11
Årg. 73

20 nov.
1943
