Teknisk Tidskrift

lilit.

Det återstår nu endast att bestämma vilken
fräs, som skall användas för de olika
kuggluc-korna. Detta bestämmes av krökningsradien q.

Enligt tabell 3 är minsta värdet på q —
= 0,7500 ’a (vid ändpunkterna av ellipsens
storaxlar). Detta motsvarar enligt ekv. (27)

Nrt

2 0,7500-82,5

24,75

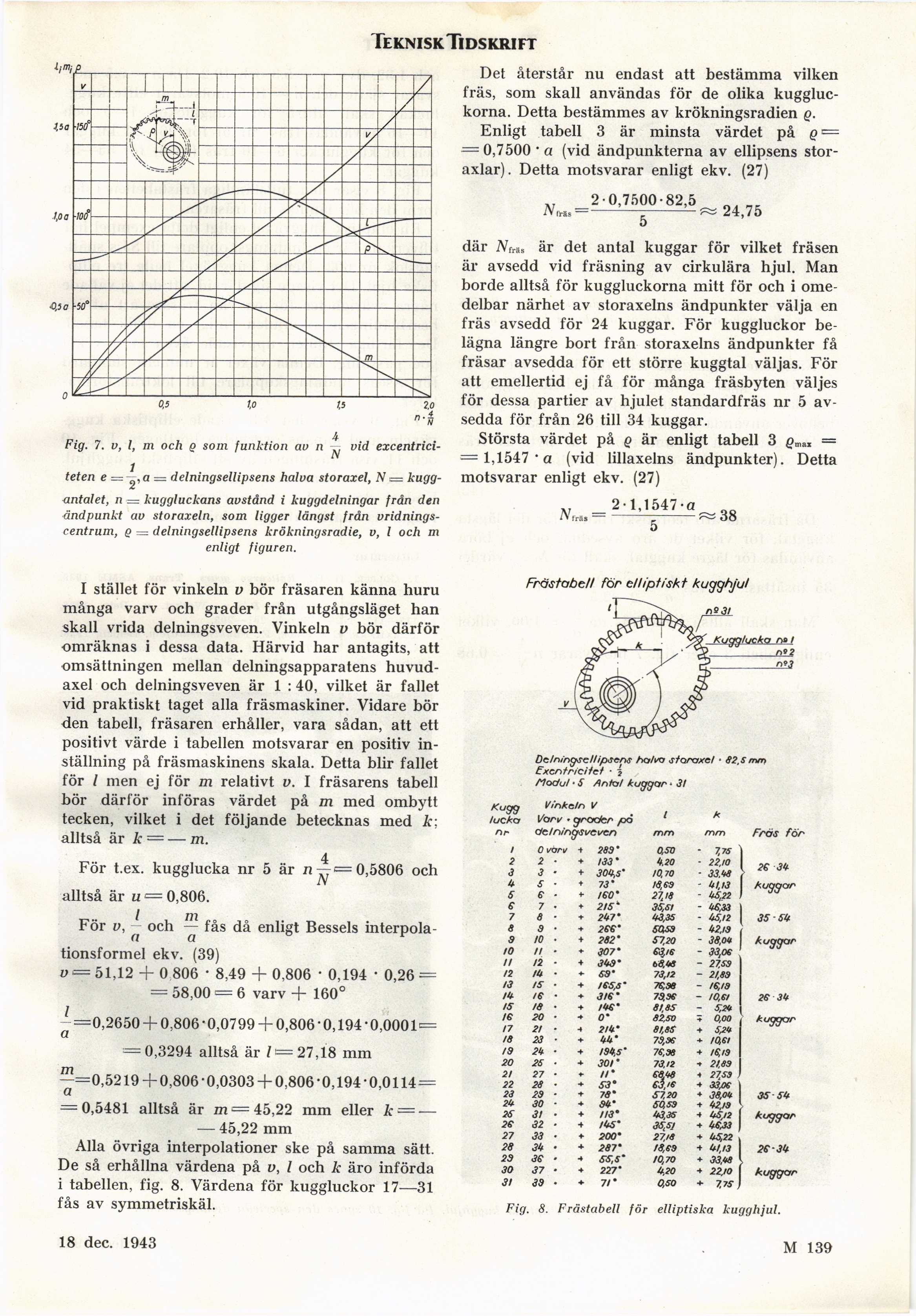

Fig. 7. v, l, m och q som funktion au n vid
excentriciteten e = g, a = delningsellipsens halva storaxel, N =
kuggantalet, n = kuggluckans avstånd i kuggdelningar från den
ändpunkt av storaxeln, som ligger längst från
vridnings-centrum, £> = delningsellipsens krökningsradie, v, l och m
enligt figuren.

där NrrSs är det antal kuggar för vilket fräsen
är avsedd vid fräsning av cirkulära hjul. Man
borde alltså för kuggluckorna mitt för och i
omedelbar närhet av storaxelns ändpunkter välja en
fräs avsedd för 24 kuggar. För kuggluckor
belägna längre bort från storaxelns ändpunkter få
fräsar avsedda för ett större kuggtal väljas. För
att emellertid ej få för många fräsbyten väljes
för dessa partier av hjulet standardfräs nr 5
avsedda för från 26 till 34 kuggar.

Största värdet på q är enligt tabell 3 =
= 1,1547 ’a (vid lillaxelns ändpunkter). Detta
motsvarar enligt ekv. (27)

I stället för vinkeln v bör fräsaren känna huru
många varv och grader från utgångsläget han
skall vrida delningsveven. Vinkeln v bör därför
omräknas i dessa data. Härvid har antagits, att
omsättningen mellan delningsapparatens
huvudaxel och delningsveven är 1 :40, vilket är fallet
vid praktiskt taget alla fräsmaskiner. Vidare bör
den tabell, fräsaren erhåller, vara sådan, att ett
positivt värde i tabellen motsvarar en positiv
inställning på fräsmaskinens skala. Detta blir fallet
för / men ej för m relativt v. I fräsarens tabell
bör därför införas värdet på m med ombytt
tecken, vilket i det följande betecknas med k:
alltså är k = — m.

4

För t.ex. kugglucka nr 5 är n —=0,5806 och
alltså är u = 0,806.

För v, ’ och ™ fås då enligt Bessels
interpola-tionsformel ekv. (39)

Ü = 51,12 + 0 806 • 8,49 + 0,806 • 0,194 • 0,26 =
= 58,00 = 6 varv + 160°

- =0,2650 + 0,806-0,0799 + 0,80610,194 • 0,0001 =

= 0,3294 alltså är l>= 27,18 mm

™=0,5219+0,806 "0,0303+ 0,806*0,194*0,0114 =

= 0,5481 alltså är m = 45,22 mm eller k = —
— 45,22 mm

Alla övriga interpolationer ske på samma sätt.
De så erhållna värdena på v, l och k äro införda
i tabellen, fig. 8. Värdena för kuggluckor 17—31
fås av symmetriskäl.

FrästobeH för elliptisk t kugghjul

n’31

Ku99
lucka

Oelningselli/Mens haivo sloroyel ■ 82.S mm

Exentricitet ■ 5

Modul • S Antal kuggar • 31

Vinkeln V
Varv • grader po

nr cte/ningsveven mm mm
1 0 vorv 289’ 0,50 ’ 7,75 )
2 2 ■ 133’ 4.20 - 22,10
3 3 ■ 304,5’ 10,70 - 33.48 .
4 5 ■ 73’ 18,63 - 41,13
5 6 ■ 160’ 27,18 - 45,22 1
e 7 • 215 ’ 35,51 - 4$33
7 S • 247’ 43,35 - 45,12
S 9 ■ 266’ 50159 - 42,13
9 10 • 282’ 57,20 - 38,04
10 // • 307’ 63. IS - 33,06
II 12 ■ 349’ 68,48 - 27,59
12 14 ■ 69’ 73,12 - 21,89
13 ts ■ 165,3’ 76,98 - 16,19
14 16 • 316’ 79196 - 10,61
IS 18 • 146’ 81, as - 5,24
16 20 • O’ 82,50 5 0,00
17 21 • 214’ 8/,as + SJ4
18 23 ■ 44’ 79,36 10,61
19 24 ■ 194,5’ 76,98 + 16,19
20 2S ■ 301’ 73,12 * 21.69
2/ 27 • II’ 68.48 < 27,53
22 23 ■ 53° 63,16 * 33,06 \
23 29 ■ 78’ 57.20 * 38,04
24 30 ■ 94’ 51)59 * 42,19
2S 31 ■ H3’ 43,3S ■> 4SJ2
26 32 ■ 145’ 3StSJ * 4633 |
27 33 • 200’ 27,18 + 45,22 .
29 34 • 287’ 18,69 + 41,13
29 36 ■ S5,5’ 10,70 + 33,48
30 37 • 227’ 4,20 * 22,10 |
31 39 • 71’ 0,50 + 7.7S 1

Frös för

26 34
kuggar

35 - Sk
kuggar

26 34
Muggar

35 54
kuggar

26-34
kuggar

Fig. 8. Frästabell för elliptiska kugghjul.

20 nov. 1943

M 139-
