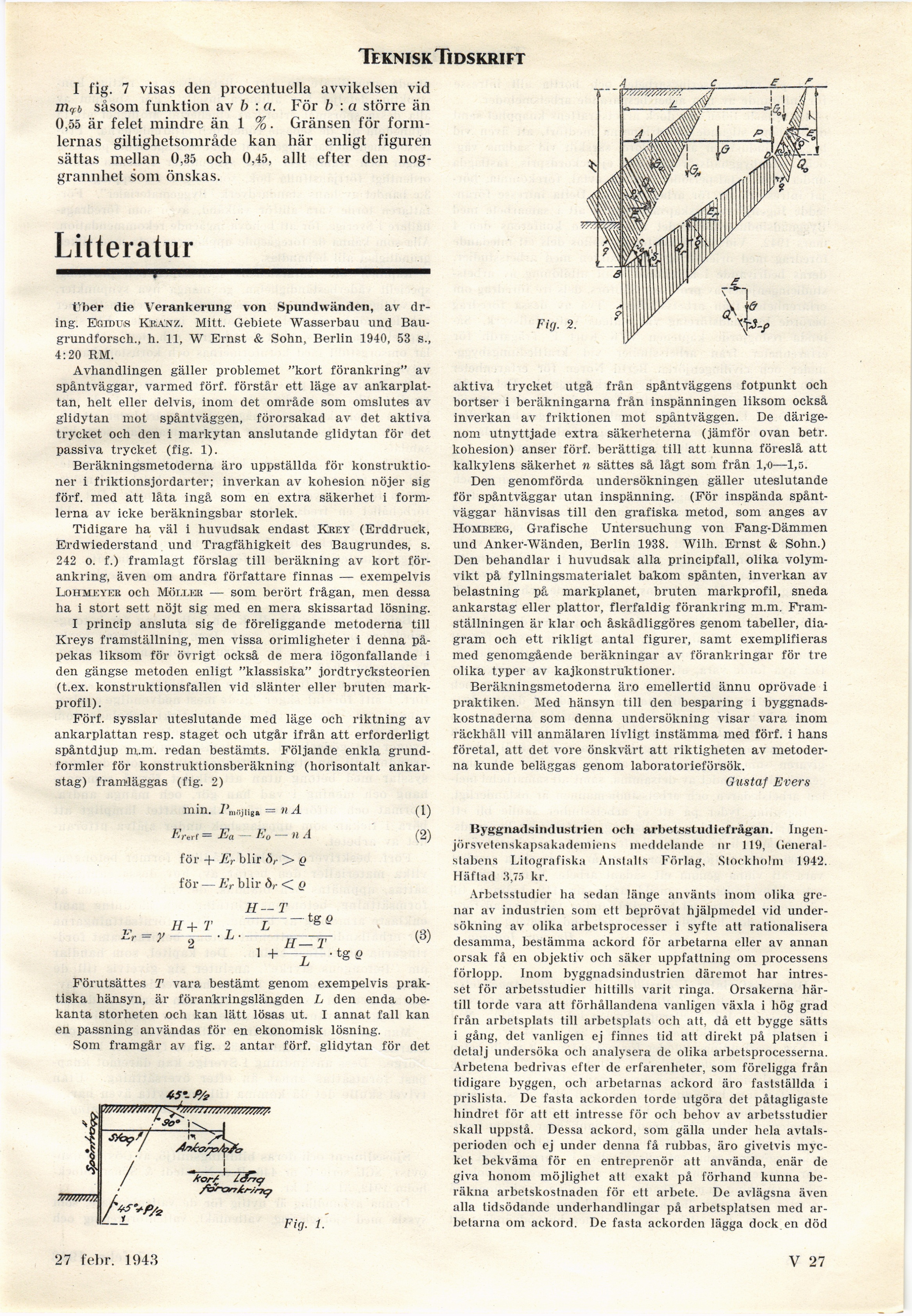

Teknisk Tidskrift
I fig. 7 visas den procentuella avvikelsen vid
mrb såsom funktion av b : a. För b : a större än
0,55 är felet mindre än 1 % ■ Gränsen för
formlernas giltighetsområde kan här enligt figuren
sättas mellan 0,35 och 0,45, allt efter den
noggrannhet som önskas.
£_£
Litteratur
tiber (lie Verankerung von Spundwänden, av dr-
ing. Eoidus Kranz. Mitt. Gebiete Wasserbau und
Bau-grundforsch., h. 11, W Ernst & Sohn, Berlin 1940, 53 s„
4:20 RM.
Avhandlingen gäller problemet "k,ort förankring" av
spåntväggar, varmed förf. förstår ett läge av
ankarplattan, helt eller delvis, inom det område som omslutes av
glidytan mot spåntväggen, förorsakad av det aktiva
trycket och den i markytan anslutande glidytan för det
passiva trycket (fig. 1).
Beräkningsmetoderna äro uppställda för
konstruktioner i friktionsjordarter; inverkan av kohesion nöjer sig
förf. med att låta ingå som en extra säkerhet i
formlerna av icke beräkningsbar storlek.
Tidigare ha väl i huvudsak endast Kjrey (Erddruck,
Erdwiederstand und Tragfähigkeit des Baugrundes, s.
242 o. f.) framlagt förslag till beräkning av kort
förankring, även om andra författare finnas — exempelvis
Lohmeyeb och Möller — som berört frågan, men dessa
ha i stort sett nöjt sig med en mera skissartad lösning.
I princip ansluta sig de föreliggande metoderna till
Kreys framställning, men vissa orimligheter i denna
påpekas liksom för övrigt också de mera iögonfallande i
den gängse metoden enligt "klassiska" jordtrycksteorien
(t.ex. konstruktionsfallen vid slänter eller bruten
markprofil).
Förf. sysslar uteslutande med läge och riktning av
ankarplattan resp. staget och utgår ifrån att erforderligt
spåntdjup ni.m. redan bestämts. Följande enkla
grundformler för konstruktionsberäkning (horisontalt
ankarstag) framläggas (fig. 2)
min. /’möjlig» = n A
Er„t = Ea — E0 — 11 A
för + Er blir àr > Q
för — Er blir ör < q
H—T
H+ 7
(1)
(2)
— tge
2
L-
, H— T ^
1 + j ■ tg Q
(3)
Förutsättes T vara bestämt genom exempelvis
praktiska hänsyn, är förankringslängden L den enda
obekanta storheten och kan lätt lösas ut. I annat fall kan
en passning användas för en ekonomisk lösning.
Som framgår av fig. 2 antar förf. glidytan för det
Fig. 1.
Fig. 2.
aktiva trycket utgå från spåntväggens fotpunkt och
bortser i beräkningarna från inspänningen liksom också
inverkan av friktionen mot spåntväggen. De
därigenom utnyttjade extra säkerheterna (jämför ovan betr.
kohesion) anser förf. berättiga till att kunna föreslå att
kalkylens säkerhet n sättes så lågt som från 1,0-—1,5.
Den genomförda undersökningen gäller uteslutande
för spåntväggar utan inspänning. (För inspända
spåntväggar hänvisas till den grafiska metod, som anges av
Hombeeg, Grafische Untersuchung von Fang-Dämmen
und Anker-Wänden, Berlin 1938. Wilh. Ernst & Sohn.)
Den behandlar i huvudsak alla principfall, olika
volymvikt på fyllningsmaterialet bakom spånten, inverkan av
belastning på markplanet, bruten markprofil, sneda
ankarstag eller plattor, flerfaldig förankring m.m.
Framställningen är klar och åskådliggöres genom tabeller,
diagram och ett rikligt antal figurer, samt exemplifieras
med genomgående beräkningar av förankringar för tre
olika typer av kajkonstruktioner.
Beräkningsmetoderna äro emellertid ännu oprövade i
praktiken. Med hänsyn till den besparing i
byggnadskostnaderna som denna undersökning visar vara inom
räckhåll vill anmälaren livligt instämma med förf. i hans
företal, att det vore önskvärt att riktigheten av
metoderna kunde beläggas genom laboratorieförsök.
Gustaf Evers
Byggnadsindustrien och arbetsstudier rågan.
Ingen-jörsvetenskapsakadeniiens meddelande nr 119, General
stabens Litografiska Anstalts Förlag, Stockholm 1942.
Häftad 3,75 kr.
Arbetsstudier ha sedan länge använts inom olika
grenar av industrien som ett beprövat hjälpmedel vid
undersökning av olika arbetsprocesser i syfte att rationalisera
desamma, bestämma ackord för arbetarna eller av annan
orsak få en objektiv och säker uppfattning om processens
förlopp. Inom byggnadsindustrien däremot har
intresset för arbetsstudier hittills varit ringa. Orsakerna
härtill torde vara att förhållandena vanligen växla i hög grad
från arbetsplats till arbetsplats och att, då ett bygge sätts
i gång, det vanligen ej finnes tid att direkt på platsen i
detalj undersöka och analysera de olika arbetsprocesserna.
Arbetena bedrivas efter de erfarenheter, som föreligga från
tidigare byggen, och arbetarnas ackord äro fastställda i
prislista. De fasta ackorden torde utgöra det påtagligaste
hindret för att ett intresse för och behov av arbetsstudier
skall uppstå. Dessa ackord, som gälla under hela
avtalsperioden och ej under denna få rubbas, äro givetvis
mycket bekväma för en entreprenör att använda, enär de
giva honom möjlighet att exakt på förhand kunna
beräkna arbetskostnaden för ett arbete. De avlägsna även
alla tidsödande underhandlingar på arbetsplatsen med
arbetarna om ackord. De fasta ackorden lägga dock en död
27 febr. 1943
V 27
