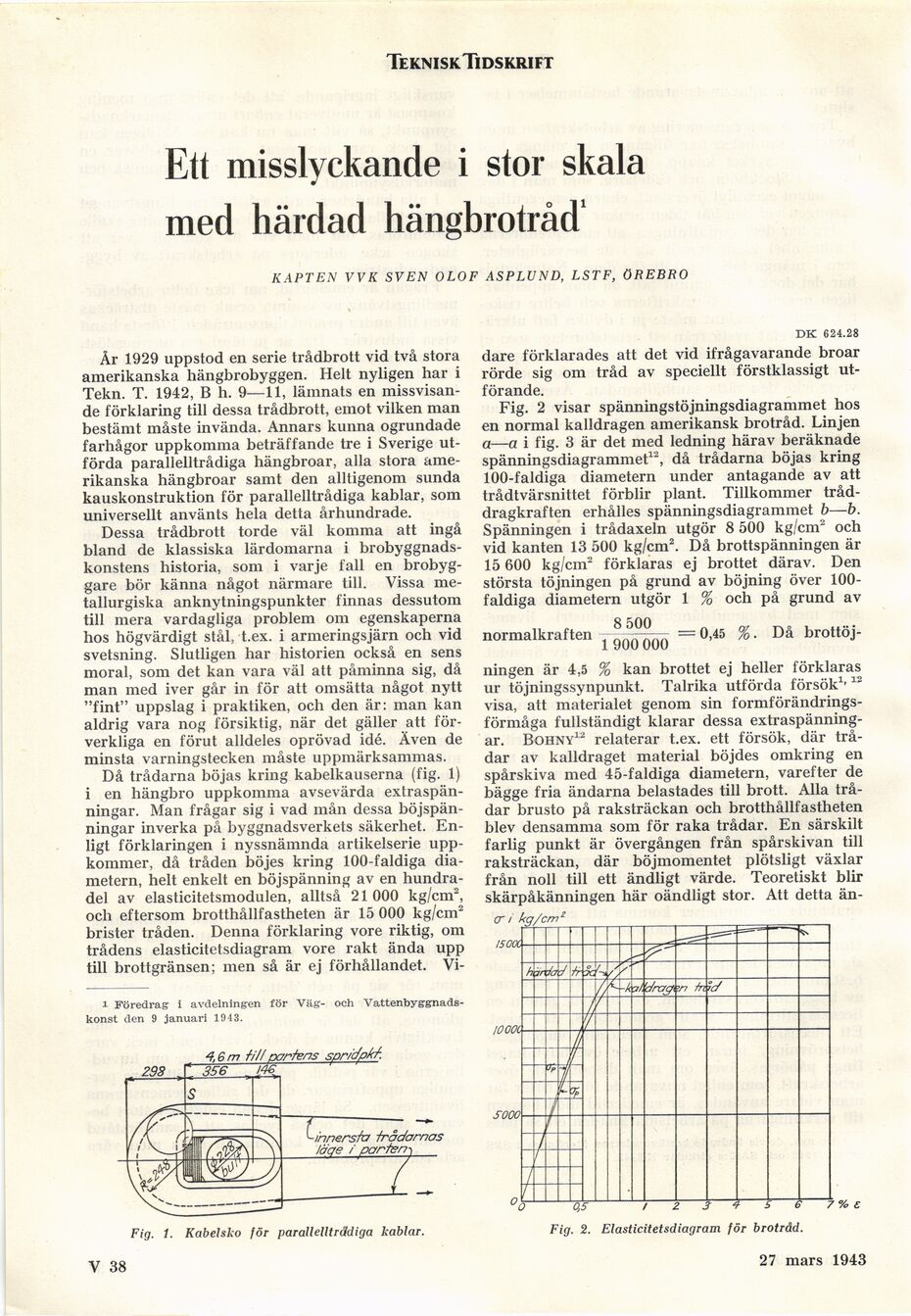

Teknisk. Tidskrift
Ett misslyckande i stor skala
med härdad hängbrotråd1
KAPTEN VVK SVEN OLOF ASPLUND, LSTF, ÖREBRO
kr 1929 uppstod en serie trådbrott vid två stora
amerikanska hängbrobyggen. Helt nyligen har i
Tekn. T. 1942, B h. 9—11, lämnats en
missvisande förklaring till dessa trådbrott, emot vilken man
bestämt måste invända. Annars kunna ogrundade
farhågor uppkomma beträffande tre i Sverige
utförda parallelltrådiga hängbroar, alla stora
amerikanska hängbroar samt den alltigenom sunda
kauskonstruktion för parallelltrådiga kablar, som
universellt använts hela detta århundrade.
Dessa trådbrott torde väl komma att ingå
bland de klassiska lärdomarna i
brobyggnadskonstens historia, som i varje fall en
brobyggare bör känna något närmare till. Vissa
metallurgiska anknytningspunkter finnas dessutom
till mera vardagliga problem om egenskaperna
hos högvärdigt stål, t.ex. i armeringsjärn och vid
svetsning. Slutligen har historien också en sens
moral, som det kan vara väl att påminna sig, då
man med iver går in för att omsätta något nytt
"fint" uppslag i praktiken, och den är: man kan
aldrig vara nog försiktig, när det gäller att
förverkliga en förut alldeles oprövad idé. Även de
minsta varningstecken måste uppmärksammas.
Då trådarna böjas kring kabelkauserna (fig. 1)
i en hängbro uppkomma avsevärda
extraspän-ningar. Man frågar sig i vad mån dessa
böjspän-ningar inverka på byggnadsverkets säkerhet.
Enligt förklaringen i nyssnämnda artikelserie
uppkommer, då tråden böjes kring 100-faldiga
diametern, helt enkelt en böjspänning av en
hundradel av elasticitetsmodulen, alltså 21 000 kg/cm2,
och eftersom brotthållfastheten är 15 000 kg/cm2
brister tråden. Denna förklaring vore riktig, om
trådens elasticitetsdiagram vore rakt ända upp
till brottgränsen; men så är ej förhållandet. Vi-
i Föredrag i avdelningen för Väg- och Vattenbyggnads-
konst den 9 januari 1943.
Fig. 1. Kabelsko för parallelltrådiga kablar.
V 38
DK 624.28
dare förklarades att det vid ifrågavarande broar
rörde sig om tråd av speciellt förstklassigt
utförande.
Fig. 2 visar spänningstöjningsdiagrammet hos
en normal kalldragen amerikansk brotråd. Linjen
a—a i fig. 3 är det med ledning härav beräknade
spänningsdiagrammet12, då trådarna böjas kring
100-faldiga diametern under antagande av att
trådtvärsnittet förblir plant. Tillkommer
tråd-dragkraften erhålles spänningsdiagrammet b—b.
Spänningen i trådaxeln utgör 8 500 kg/cm2 och
vid kanten 13 500 kg/cm2. Då brottspänningen är
15 600 kg/cm2 förklaras ej brottet därav. Den
största töjningen på grund av böjning över
100-faldiga diametern utgör 1 % och på grund av
normalkraften -= 0,45 %. Då brottöj-
ningen är 4,5 % kan brottet ej heller förklaras
ur töjningssynpunkt. Talrika utförda försök1’1S
visa, att materialet genom sin
formförändringsförmåga fullständigt klarar dessa
extraspänning-ar. Bohny12 relaterar t.ex. ett försök, där
trådar av kalldraget material böjdes omkring en
spårskiva med 45-faldiga diametern, varefter de
bägge fria ändarna belastades till brott. Alla
trådar brusto på raksträckan och brotthållfastheten
blev densamma som för raka trådar. En särskilt
farlig punkt är övergången från spårskivan till
raksträckan, där böjmomentet plötsligt växlar
från noll till ett ändligt värde. Teoretiskt blir
skärpåkänningen här oändligt stor. Att detta än-
Fig. 2. Elasticitetsdiagram för brotråd.
27 febr. 1943
