Teknisk Ti ds kri ft
 |

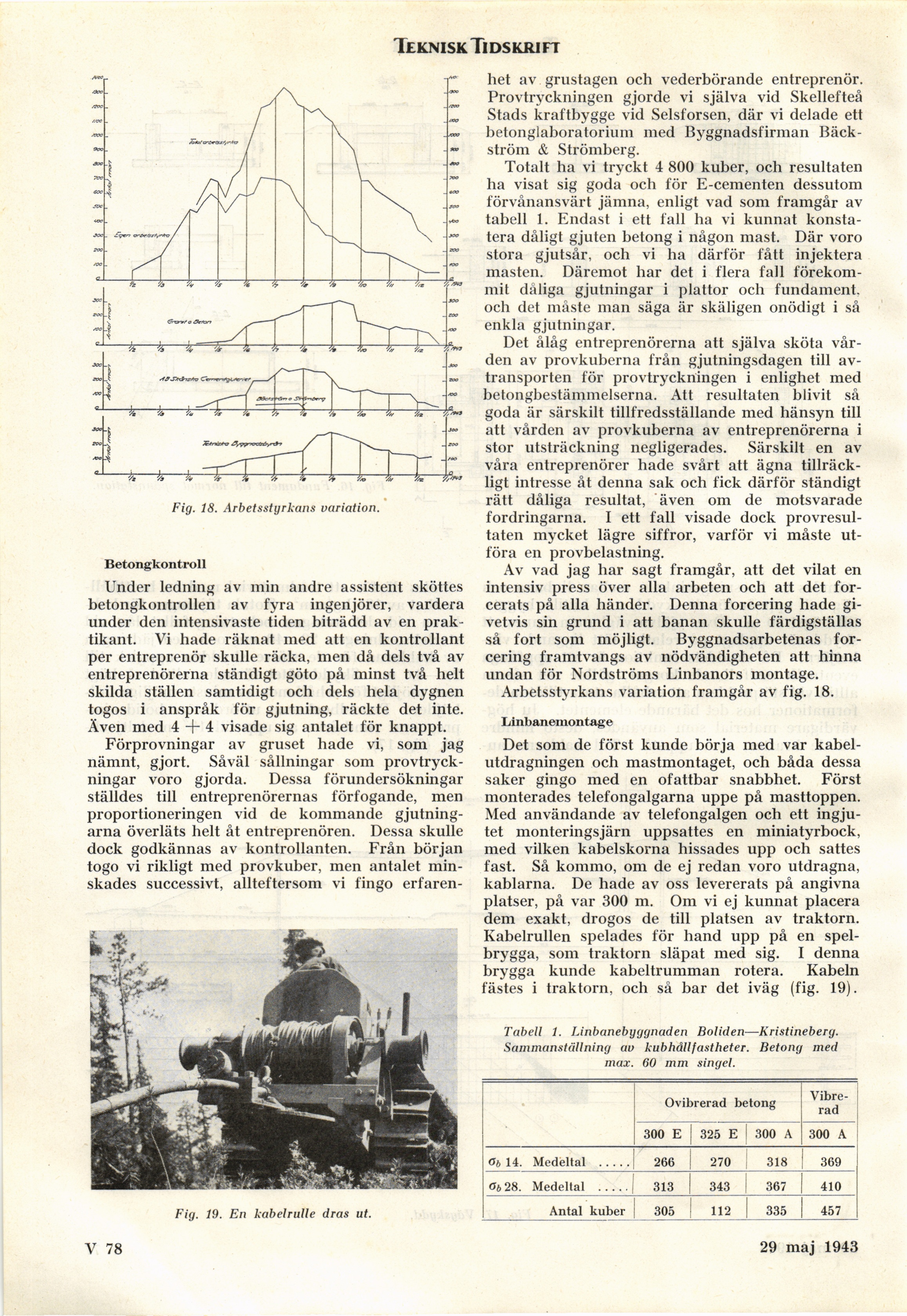

| Fig. 18. Arbetsstyrkans variation. |
Betongkontroll
Under ledning av min andre assistent sköttes
betongkontrollen av fyra ingenjörer, vardera
under den intensivaste tiden biträdd av en
praktikant. Vi hade räknat med att en kontrollant
per entreprenör skulle räcka, men då dels två av
entreprenörerna ständigt göto på minst två helt
skilda ställen samtidigt och dels hela dygnen
togos i anspråk för gjutning, räckte det inte.
Även med 4 + 4 visade sig antalet för knappt.
Förprovningar av gruset hade vi, som jag
nämnt, gjort. Såväl sållningar som
provtryckningar voro gjorda. Dessa förundersökningar
ställdes till entreprenörernas förfogande, men
proportioneringen vid de kommande
gjutning-arna överläts helt åt entreprenören. Dessa skulle
dock godkännas av kontrollanten. Från början
togo vi rikligt med provkuber, men antalet
minskades successivt, allteftersom vi fingo erfarenhet av grustagen och vederbörande entreprenör.
Provtryckningen gjorde vi själva vid Skellefteå
Stads kraftbygge vid Selsforsen, där vi delade ett
betonglaboratorium med Byggnadsfirman
Bäckström & Strömberg.
Totalt ha vi tryckt 4 800 kuber, och resultaten
ha visat sig goda och för E-cementen dessutom
förvånansvärt jämna, enligt vad som framgår av
tabell 1. Endast i ett fall ha vi kunnat
konstatera dåligt gjuten betong i någon mast. Där voro
stora gjutsår, och vi ha därför fått injektera
masten. Däremot har det i flera fall
förekommit dåliga gjutningar i plattor och fundament,
och det måste man säga är skäligen onödigt i så
enkla gjutningar.
Det ålåg entreprenörerna att själva sköta
vården av provkuberna från gjutningsdagen till
av-transporten för provtryckningen i enlighet med
betongbestämmelserna. Att resultaten blivit så
goda är särskilt tillfredsställande med hänsyn till
att vården av provkuberna av entreprenörerna i
stor utsträckning negligerades. Särskilt en av
våra entreprenörer hade svårt att ägna
tillräckligt intresse åt denna sak och fick därför ständigt
rätt dåliga resultat, även om de motsvarade
fordringarna. I ett fall visade dock
provresultaten mycket lägre siffror, varför vi måste
utföra en provbelastning.
Av vad jag har sagt framgår, att det vilat en
intensiv press över alla arbeten och att det
forcerats på alla händer. Denna forcering hade
givetvis sin grund i att banan skulle färdigställas
så fort som möjligt. Byggnadsarbetenas
forcering framtvangs av nödvändigheten att hinna
undan för Nordströms Linbanors montage.
Arbetsstyrkans variation framgår av fig. 18.
Linbanemontage
Det som de först kunde börja med var
kabel-utdragningen och mastmontaget, och båda dessa
saker gingo med en ofattbar snabbhet. Först
monterades telefongalgarna uppe på masttoppen.
Med användande av telefongalgen och ett
ingjutet monteringsjärn uppsattes en miniatyrbock,
med vilken kabelskorna hissades upp och sattes
fast. Så kommo, om de ej redan voro utdragna,
kablarna. De hade av oss levererats på angivna
platser, på var 300 m. Om vi ej kunnat placera
dem exakt, drogos de till platsen av traktorn.
Kabelrullen spelades för hand upp på en
spelbrygga, som traktorn släpat med sig. I denna
brygga kunde kabeltrumman rotera. Kabeln
fästes i traktorn, och så bar det iväg (fig. 19).
Tabell 1. Linbanebyggnaden Boliden—Kristineberg.
Sammanställning av kubhållfastheter. Betong med
max. 60 mm singel.
Ovibrerad betong [-Vibrerad-] {+Vibrerad+}
300 E 325 E 300 A 300 A
σb 14. Medeltal ..... 266 270 318 369
σb 28. Medeltal ..... 313 343 367 410
Antal kuber 305 112 335 457
|
| Fig. 19. En kabelrulle dras ut. |
V 78
29 maj 1943
