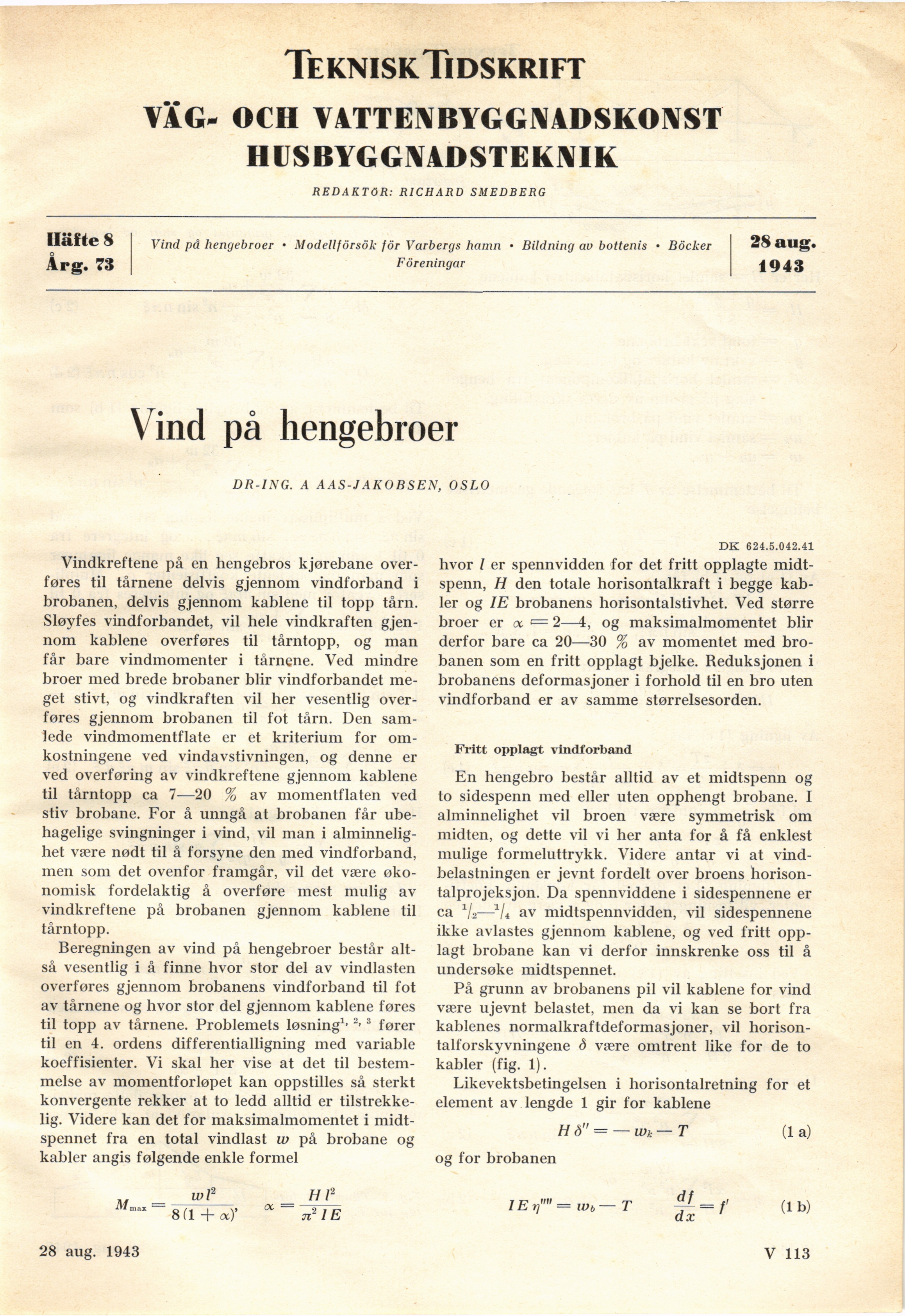

TekniskTidskrift
VÄG- OCH VATTENBYGGNADSKONST
HIJSBYGGNADSTEKNIK
REDAKTÖR: RICHARD SMEDBERG
Häfte $
Årg. 73
Vind på hengebroer • Modellförsök för Varbergs hamn • Bildning av bottenis • Böcker
Föreningar
28 aug.
1943
V ind på hengebroer
DR-ING. A AAS-JAKOBSEN, OSLO
Vindkreftene på en hengebros kjørebane
överföres til tårnene delvis gjennom vindforband i
brobanen, delvis gjennom kablene til topp tårn.
Sløyfes vindforbandet, vil hele vindkraften
gjennom kablene överföres til tårntopp, og man
får bare vindmomenter i tårnene. Ved mindre
broer med brede brobaner blir vindforbandet
me-get stivt, og vindkraften vil her vesentlig
överföres gjennom brobanen til fot tårn. Den
sam-lede vindmomentflate er et kriterium for
om-kostningene ved vindavstivningen, og denne er
ved överföring av vindkreftene gjennom kablene
til tårntopp ca 7—20 % av momentflaten ved
stiv brobane. For å unngå at brobanen får
ube-hagelige svingninger i vind, vil man i
alminnelig-het være nødt til å forsyne den med vindforband,
men som det ovenfor framgår, vil det være
ekonomisk fördelaktig å overføre mest mulig av
vindkreftene på brobanen gjennom kablene til
tårntopp.
Beregningen av vind på hengebroer består
alt-så vesentlig i å finne hvor stor del av vindlasten
överföres gjennom brobanens vindforband til fot
av tårnene og hvor stor del gjennom kablene føres
til topp av tårnene. Problemets løsning1-2> 3 fører
til en 4. ordens differentialligning med variable
koeffisienter. Vi skal her vise at det til
bestem-melse av momentforløpet kan oppstilles så sterkt
konvergente rekker at to ledd alltid er
tilstrekke-lig. Videre kan det for maksimalmomentet i
midt-spennet fra en total vindlast w på brobane og
kabler angis følgende enkle formel
DK 624.5.042.41
hvor l er spennvidden for det fritt opplagte
midt-spenn, H den totale horisontalkraft i begge
kabler og IE brobanens horisontalstivhet. Ved større
broer er a <= 2—4, og maksimalmomentet blir
derför bare ca 20—30 % av momentet med
brobanen som en fritt opplagt bjelke. Reduksjonen i
brobanens deformasjoner i forhold til en bro uten
vindforband er av samme størrelsesorden.
Fritt opplagt vindforband
En hengebro består alltid av et midtspenn og
to sidespenn med eller uten opphengt brobane. I
alminnelighet vil broen være symmetrisk om
midten, og dette vil vi her anta for å få enklest
niulige formeluttrykk. Videre antar vi at
vindbelastningen er jevnt fordelt over broens
horison-talprojeksjon. Da spennviddene i sidespennene er
ca 1/2—V4 av midtspennvidden, vil sidespennene
ikke avlastes gjennom kablene, og ved fritt
opplagt brobane kan vi derför innskrenke oss til å
undersøke midtspennet.
På grunn av brobanens pil vil kablene for vind
være ujevnt belastet, men da vi kan se bort fra
kablenes normalkraftdeformasjoner, vil
horison-talforskyvningene d være omtrent like for de to
kabler (fig. 1).
Likevektsbetingelsen i horisontalretning for et
element av lengde 1 gir for kablene
H å" = — wk —T (la)
og for brobanen
M„,ai =
w l
8(1+a)’
n
Hl2
2 / E
1E r]"
l Vb
df
dx
(lb)
28 aug. 1943
V 113
