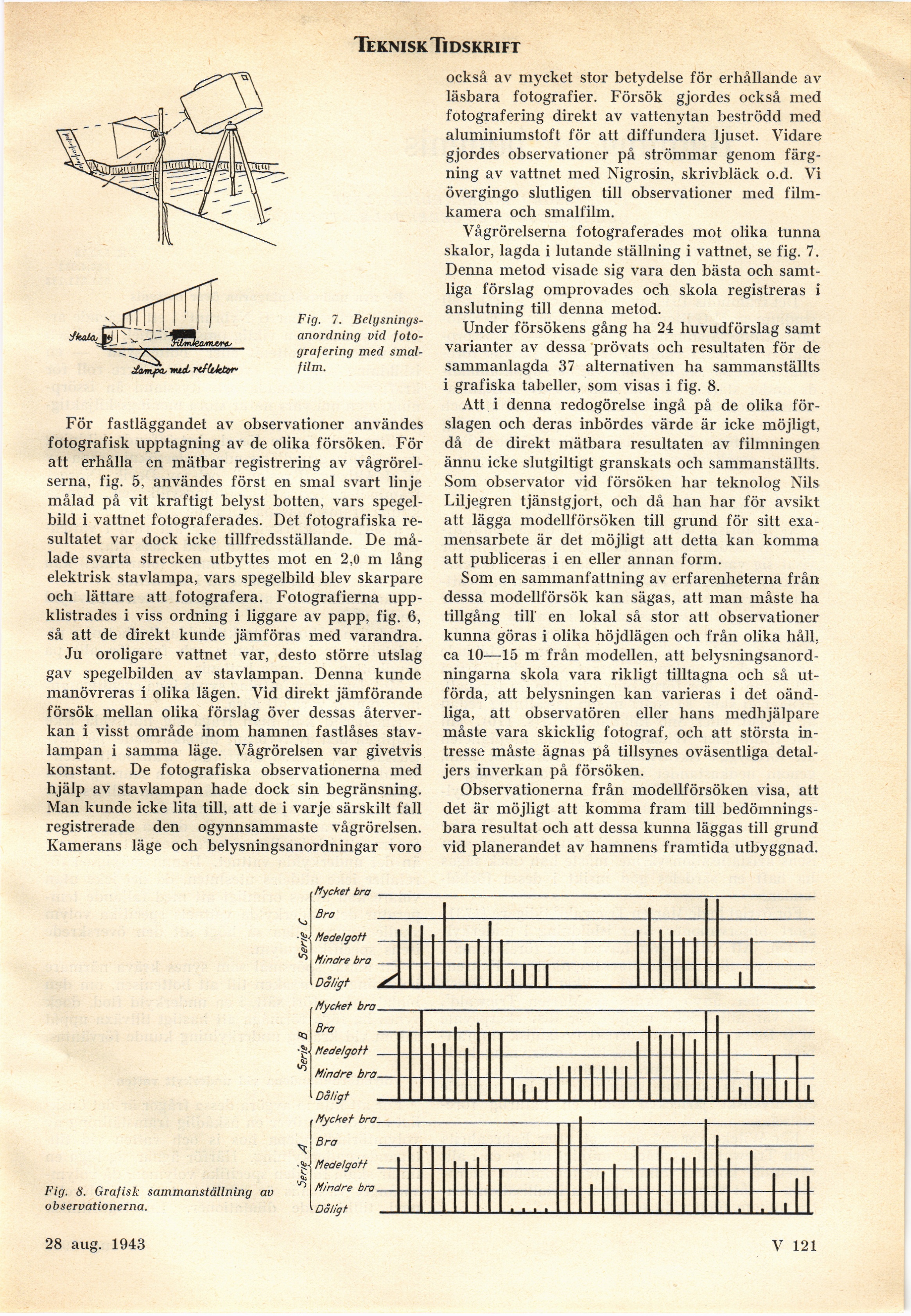

Teknisk. Tidskrift
Fig. 7.
Belysningsanordning vid
fotografering med
smalfilm.
För fastläggandet av observationer användes
fotografisk upptagning av de olika försöken. För
att erhålla en mätbar registrering av
vågrörelserna, fig. 5, användes först en smal svart linje
målad på vit kraftigt belyst botten, vars
spegelbild i vattnet fotograferades. Det fotografiska
resultatet var dock icke tillfredsställande. De
målade svarta strecken utbyttes mot en 2,0 m lång
elektrisk stavlampa, vars spegelbild blev skarpare
och lättare att fotografera. Fotografierna
uppklistrades i viss ordning i liggare av papp, fig. 6,
så att de direkt kunde jämföras med varandra.
Ju oroligare vattnet var, desto större utslag
gav spegelbilden av stavlampan. Denna kunde
manövreras i olika lägen. Vid direkt jämförande
försök mellan olika förslag över dessas
återverkan i visst område inom hamnen fastlåses
stavlampan i samma läge. Vågrörelsen var givetvis
konstant. De fotografiska observationerna med
hjälp av stavlampan hade dock sin begränsning.
Man kunde icke lita till, att de i varje särskilt fall
registrerade den ogynnsammaste vågrörelsen.
Kamerans läge och belysningsanordningar voro
också av mycket stor betydelse för erhållande av
läsbara fotografier. Försök gjordes också med
fotografering direkt av vattenytan beströdd med
aluminiumstoft för att diffundera ljuset. Vidare
gjordes observationer på strömmar genom
färgning av vattnet med Nigrosin, skrivbläck o.d. Vi
övergingo slutligen till observationer med
filmkamera och smalfilm.
Vågrörelserna fotograferades mot olika tunna
skalor, lagda i lutande ställning i vattnet, se fig. 7.
Denna metod visade sig vara den bästa och
samtliga förslag omprovades och skola registreras i
anslutning till denna metod.
Under försökens gång ha 24 huvudförslag samt
varianter av dessa prövats och resultaten för de
sammanlagda 37 alternativen ha sammanställts
i grafiska tabeller, som visas i fig. 8.
Att i denna redogörelse ingå på de olika
förslagen och deras inbördes värde är icke möjligt,
då de direkt mätbara resultaten av filmningen
ännu icke slutgiltigt granskats och sammanställts.
Som observator vid försöken har teknolog Nils
Liljegren tjänstgjort, och då han har för avsikt
att lägga modellförsöken till grund för sitt
examensarbete är det möjligt att detta kan komma
att publiceras i en eller annan form.
Som en sammanfattning av erfarenheterna från
dessa modellförsök kan sägas, att man måste ha
tillgång till en lokal så stor att observationer
kunna göras i olika höjdlägen och från olika håll,
ca 10—15 m från modellen, att
belysningsanordningarna skola vara rikligt tilltagna och så
utförda, att belysningen kan varieras i det
oändliga, att observatören eller hans medhjälpare
måste vara skicklig fotograf, och att största
intresse måste ägnas på tillsynes oväsentliga
detaljers inverkan på försöken.
Observationerna från modellförsöken visa, att
det är möjligt att komma fram till
bedömningsbara resultat och att dessa kunna läggas till grund
vid planerandet av hamnens framtida utbyggnad.
Fig. 8. Grafisk sammanställning av
observationerna.
25 sept. 1943
V 121
