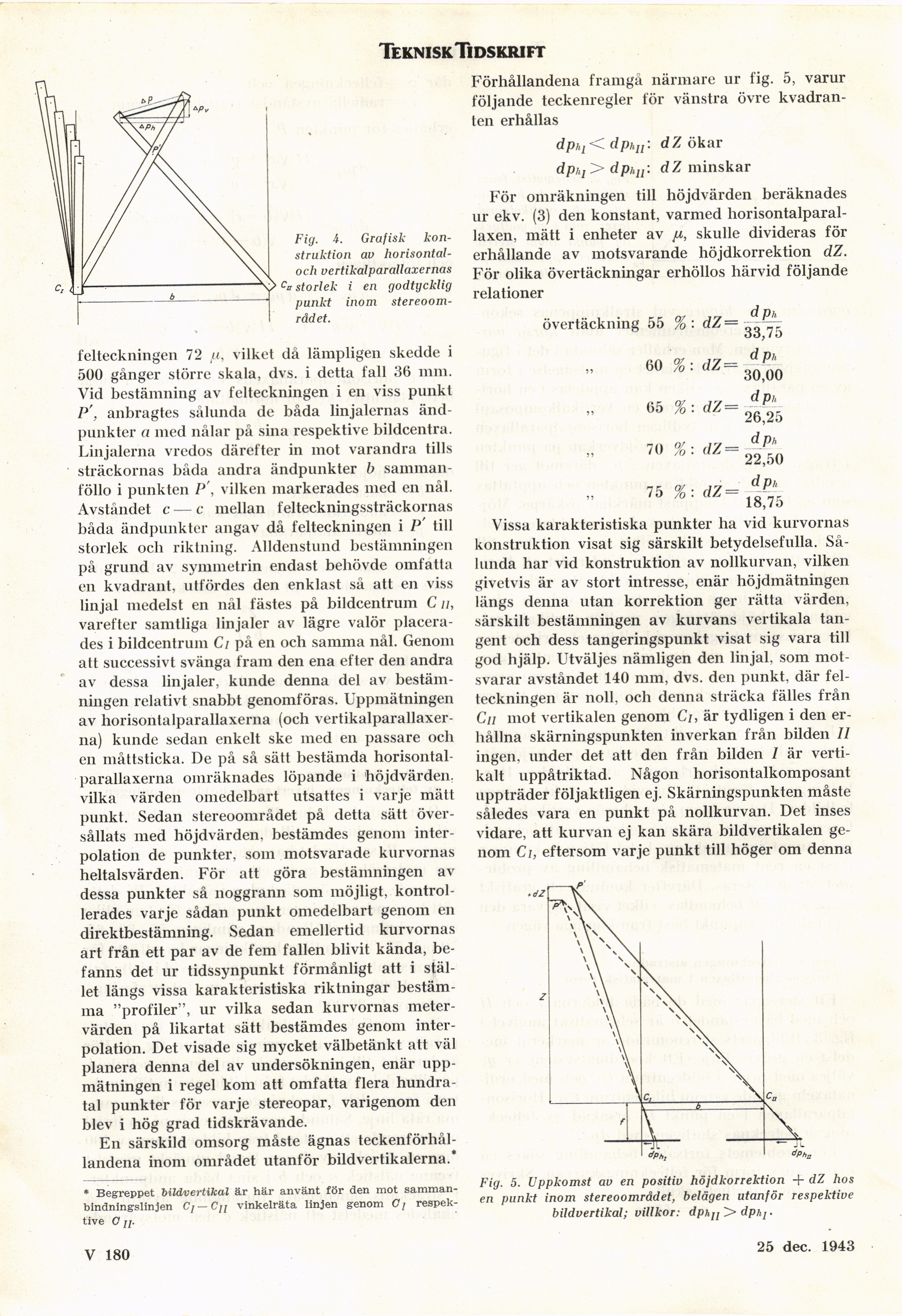

Teknisk. Tidskrift
Fig. i. Grafisk
konstruktion av
horisontal-och vertikalparallaxernas
cn storlek i en godtycklig
punkt inom
stereoområdet.
felteckningen 72 fi, vilket då lämpligen skedde i
500 gånger större skala, dvs. i detta fall 36 mm.
Vid bestämning av felteckningen i en viss punkt
P’, anbragtes sålunda de båda linjalernas
ändpunkter a med nålar på sina respektive bildcentra.
Linjalerna vredos därefter in mot varandra tills
sträckornas båda andra ändpunkter b
samman-föllo i punkten P’, vilken markerades med en nål.
Avståndet c — c mellan felteckningssträckornas
båda ändpunkter angav då felteckningen i P till
storlek och riktning. Alldenstund bestämningen
på grund av symmetrin endast behövde omfatta
en kvadrant, utfördes den enklast så att en viss
linjal medelst en nål fästes på bildcentrum C it,
varefter samtliga linjaler av lägre valör
placerades i bildcentrum Ci på en och samma nål. Genom
att successivt svänga fram den ena efter den andra
av dessa linjaler, kunde denna del av
bestämningen relativt snabbt genomföras. Uppmätningen
av horisontalparallaxerna (och
vertikalparallaxer-na) kunde sedan enkelt ske med en passare och
en måttsticka. De på så sätt bestämda
horisontalparallaxerna omräknades löpande i höjdvärden.
vilka värden omedelbart utsattes i varje mätt
punkt. Sedan stereoområdet på detta sätt
översållats med höjdvärden, bestämdes genom
inter-polation de punkter, som motsvarade kurvornas
heltalsvärden. För att göra bestämningen av
dessa punkter så noggrann som möjligt,
kontrollerades varje sådan punkt omedelbart genom en
direktbestämning. Sedan emellertid kurvornas
art från ett par av de fem fallen blivit kända,
befanns det ur tidssynpunkt förmånligt att i
stället längs vissa karakteristiska riktningar
bestämma "profiler", ur vilka sedan kurvornas
metervärden på likartat sätt bestämdes genom
inter-polation. Det visade sig mycket välbetänkt att väl
planera denna del av undersökningen, enär
uppmätningen i regel kom att omfatta flera
hundratal punkter för varje stereopar, varigenom den
blev i hög grad tidskrävande.
En särskild omsorg måste ägnas
teckenförhållandena inom området utanför bild vertikalerna.*
* Begreppet tildvertikal är här använt för den mot
sammanbindningslinjen Cj — C ii vinkelräta linjen genom C/
respektive c ii.
Förhållandena framgå närmare ur fig. 5, varur
följande teckenregler för vänstra övre
kvadran-ten erhållas
dph1<i dphn: dZ ökar
dpi,j> dphu: dZ minskar
För omräkningen till höjdvärden beräknades
ur ekv. (3) den konstant, varmed
horisontalparal-laxen, mätt i enheter av ju, skulle divideras för
erhållande av motsvarande höjdkorrektion dZ.
För olika övertäckningar erhöllos härvid följande
relationer
övertäckning 55
dZ 33,75
60
65
75
ty
70
dZ —
dZ—
dZ
d pi,
30,00
dpi,
26,25
"’ « = "-Mo
dpi,
18,75
Vissa karakteristiska punkter ha vid kurvornas
konstruktion visat sig särskilt betydelsefulla.
Sålunda har vid konstruktion av nollkurvan, vilken
givetvis är av stort intresse, enär höjdmätningen
längs denna utan korrektion ger rätta värden,
särskilt bestämningen av kurvans vertikala
tangent och dess tangeringspunkt visat sig vara till
god hjälp. Utväljes nämligen den linjal, som
motsvarar avståndet 140 mm, dvs. den punkt, där
felteckningen är noll, och denna sträcka fälles från
Cu mot vertikalen genom C/, är tydligen i den
erhållna skärningspunkten inverkan från bilden II
ingen, under det att den från bilden / är
vertikalt uppåtriktad. Någon horisontalkomposant
uppträder följaktligen ej. Skärningspunkten måste
således vara en punkt på nollkurvan. Det inses
vidare, att kurvan ej kan skära bildvertikalen
genom Ci, eftersom var je punkt till höger om denna
Fig. 5. Uppkomst av en positiv höjdkorrektion + dZ hos
en punkt inom stereoområdet, belägen utanför respektive
bildvertikal; villkor: dphu~>dphi-
V 180
25 sept. 1943
