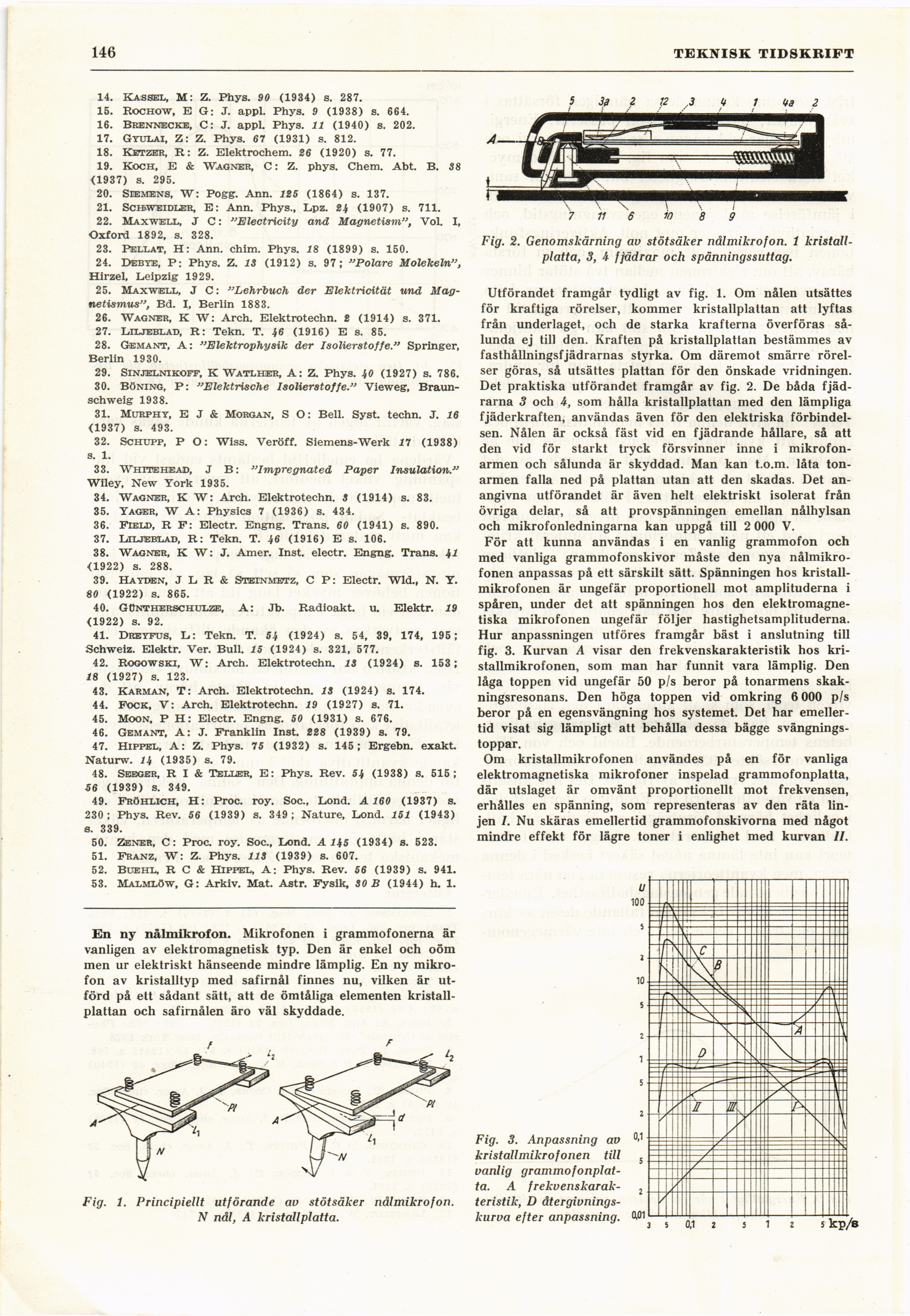

146
TEKNISK TIDSKRIFT
14. Kassel, M: Z. Phys. 90 (1934) s. 287.
15. Eochow, E G: J. appl. Phys. 9 (1938) s. 664.
16. Brennecke, C: J. appl. Phys. 11 (1940) s. 202.
17. Gyulai, Z: Z. Phys. 67 (1931) s. 812.
18. Ketzer, R: Z. Elektrochem. 26 (1920) s. 77.
19. Koch, e & Wagner, C: Z. phys. Chem. Abt. B. 38
<1937) s. 295.
20. Siemens, W: Pogg. Ann. 125 (1864) s. 137.
21. Schweidler, E: Ann. Phys., Lpz. 24 (1907) s. 711.
22. Maxwell, J c: "Electricity and Magnetism", Vol. I,
Oxford 1892, s. 328.
23. Pellat, H: Ann. chim. Phys. 18 (1899) s. 150.
24. Debye, P; Phys. Z. IS (1912) s. 97; "Polare Molekeln",
Hirzel, Leipzig 1929.
25. Maxwell, J C: "Lehrbuch der Elektricität und
Mag-netismusBd. I, Berlin 1883.
26. Wagner, K W: Arch. Elektrotechn. 2 (1914) s. 371.
27. Liljeblad, R: Tekn. T. 46 (1916) e s. 85.
28. Gemant, A: "Elektrophysik der Isolierstoffe." Springer,
Berlin 1930.
29. sinjelnikoff, K Watlher, A: Z. Phys. 40 (1927) s. 786.
30. Böning, P: "Elektrische Isolierstoffe." Vieweg,
Braunschweig 1938.
31. Murphy, E J & Morgan, S O: Bell. Syst. techn. J. 16
(1937) s. 493.
32. Schupp, P O: Wiss. Veröff. Siemens-Werk 11 (1938)
s. 1.
33. White head, J B: "Impregnated Paper Insulation."
Wiley, New York 1935.
34. Wagner, K W: Arch. Elektrotechn. 3 (1914) s. 83.
35. Yager, W A: Physics 7 (1936) s. 434.
36. Field, R F: Electr. Engng. Träns. 60 (1941) s. 890.
37. Liljeblad, R: Tekn. T. 46 (1916) E s. 106.
38. Wagner, K W: J. Amer. Inst. electr. Engng. Träns. 41
<1922) s. 288.
39. Hayden, J L R & Steinmetz, C P: Electr. Wid., N. Y.
80 (1922) s. 865.
40. Güntherschulze, A: Jb. Radioakt. u. Elektr. 19
<1922) s. 92.
41. Dreyfus, L: Tekn. T. 54 (1924) s. 54, 39, 174, 195 ;
Schweiz. Elektr. Ver. Bull. 15 (1924) s. 321, 577.
42. Rogowski, W: Arch. Elektrotechn. 13 (1924) s. 153;
18 (1927) s. 123.
43. Karman, T: Arch. Elektrotechn. 13 (1924) s. 174.
44. Fock, v: Arch. Elektrotechn. 19 (1927) s. 71.
45. Moon, P H: Electr. Engng. 50 (1931) s. 676.
46. Gemant, A: J. Franklin Inst. 228 (1939) s. 79.
47. Hipfel, A: Z. Phys. 75 (1932) s. 145; Ergebn. exakt.
Naturw. 14 (1935) s. 79.
48. Seeger, R I & Teller, E: Phys. Rev. 54 (1938) s. 515;
56 (1939) s. 349.
49. Fröhlich, H: Proc. roy. Soc., Lond. A 160 (1937) s.
230; Phys. Rev. 56 (1939) s. 349; Nature, Lond. 151 (1943)
s. 339.
50. Zener, C: Proc. roy. Soc., Lond. A 145 (1934) s. 523.
51. Franz, W: Z. Phys. 113 (1939) s. 607.
52. Buehl, R C & Hipfel, A: Phys. Rev. 56 (1939) s. 941.
53. Malmlöw, G: Arkiv. Mat. Astr. Fysik, 30 B (1944) h. 1.
En ny nålmikrofon. Mikrofonen i grammofonerna är
vanligen av elektromagnetisk typ. Den är enkel och oöm
men ur elektriskt hänseende mindre lämplig. En ny
mikrofon av kristalltyp med safirnål finnes nu, vilken är
utförd på ett sådant sätt, att de ömtåliga elementen
kristallplattan och safirnålen äro väl skyddade.
Fig. 2. Genomskärning av stötsåker nålmikrofon. 1
kristall-platta, 3, 4 fjädrar och spänningssuttag.
Utförandet framgår tydligt av fig. 1. Om nålen utsättes
för kraftiga rörelser, kommer kristallplattan att lyftas
från underlaget, och de starka krafterna överföras
sålunda ej till den. Kraften på kristallplattan bestämmes av
fasthållningsfjädrarnas styrka. Om däremot smärre
rörelser göras, så utsättes plattan för den önskade vridningen.
Det praktiska utförandet framgår av fig. 2. De båda
fjädrarna 3 och 4, som hålla kristallplattan med den lämpliga
fjäderkraften, användas även för den elektriska
förbindelsen. Nålen är också fäst vid en fjädrande hållare, så att
den vid för starkt tryck försvinner inne i
mikrofonarmen och sålunda är skyddad. Man kan t.o.m. låta
tonarmen falla ned på plattan utan att den skadas. Det
an-angivna utförandet är även helt elektriskt isolerat från
övriga delar, så att provspänningen emellan nålhylsan
och mikrofonledningarna kan uppgå till 2 000 V.
För att kunna användas i en vanlig grammofon och
med vanliga grammofonskivor måste den nya
nålmikrofonen anpassas på ett särskilt sätt. Spänningen hos
kristallmikrofonen är ungefär proportionell mot amplituderna i
spåren, under det att spänningen hos den
elektromagnetiska mikrofonen ungefär följer hastighetsamplituderna.
Hur anpassningen utföres framgår bäst i anslutning till
fig. 3. Kurvan A visar den frekvenskarakteristik hos
kristallmikrofonen, som man har funnit vara lämplig. Den
låga toppen vid ungefär 50 p/s beror på tonarmens
skak-ningsresonans. Den höga toppen vid omkring 6 000 p/s
beror på en egensvängning hos systemet. Det har
emellertid visat sig lämpligt att behålla dessa bägge
svängningstoppar.
Om kristallmikrofonen användes på en för vanliga
elektromagnetiska mikrofoner inspelad grammofonplatta,
där utslaget är omvänt proportionellt mot frekvensen,
erhålles en spänning, som representeras av den räta
linjen /. Nu skäras emellertid grammofonskivorna med något
mindre effekt för lägre toner i enlighet med kurvan II.
Fig. 1. Principiellt utförande av stötsäker nålmikrofon.
N nål, A kristall platta.
Fig. 3. Anpassning av
kristallmikrofonen till
vanlig
grammofonplatta. A
frekvenskarakteristik, D
återgivnings-kurva efter anpassning.
kp/s
