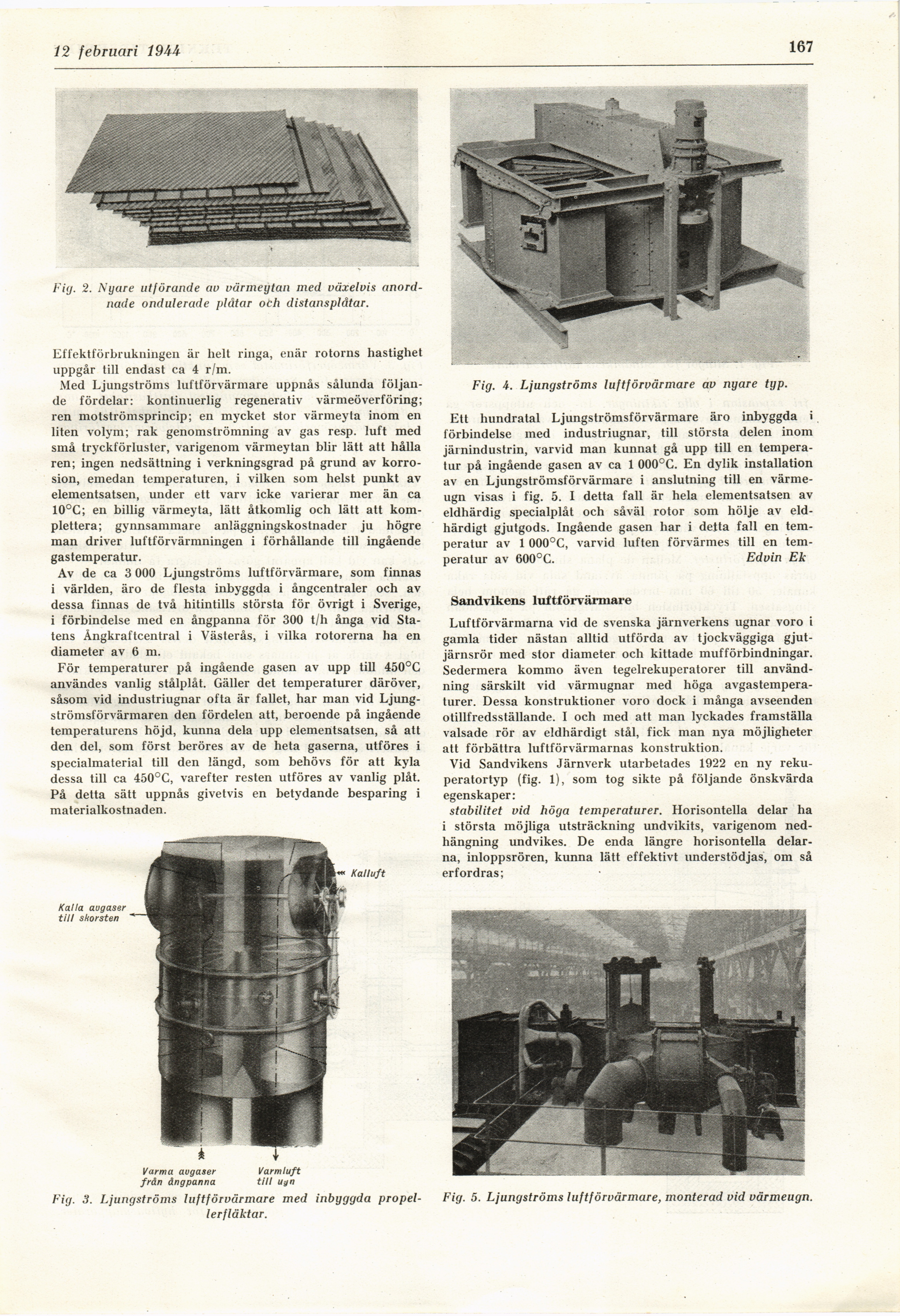

12 februari 19U
167
Fig. 2. Nyare utförande av värmeytan med växelvis
anordnade ondulerade plåtar och distansplåtar.
Effektförbrukningen är belt ringa, enär rotorns hastighet
uppgår till endast ca 4 r/m.
Med Ljungströms luftförvärmare uppnås sålunda
följande fördelar: kontinuerlig regenerativ värmeöverföring;
ren motströmsprincip; en mycket stor värmeyta inom en
liten volym; rak genomströmning av gas resp. luft med
små tryckförluster, varigenom värmeytan blir lätt att hålla
ren; ingen nedsättning i verkningsgrad på grund av
korrosion, emedan temperaturen, i vilken som helst punkt av
elementsatsen, under ett varv icke varierar mer än ca
10°C; en billig värmeyta, lätt åtkomlig och lätt att
komplettera; gynnsammare anläggningskostnader ju högre
man driver luftförvärmningen i förhållande till ingående
gastemperatur.
Av de ca 3 000 Ljungströms luftförvärmare, som finnas
i världen, äro de flesta inbyggda i ångcentraler och av
dessa finnas de två hitintills största för övrigt i Sverige,
i förbindelse ined en ångpanna för 300 t/h ånga vid
Statens Ångkraftcentral i Västerås, i vilka rotorerna ha en
diameter av 6 m.
För temperaturer på ingående gasen av upp till 450°C
användes vanlig stålplåt. Gäller det temperaturer däröver,
såsom vid industriugnar ofta är fallet, har man vid
Ljung-strömsförvärmaren den fördelen att, beroende på ingående
temperaturens höjd, kunna dela upp elementsatsen, så att
den del, som först beröres av de heta gaserna, utföres i
specialmaterial till den längd, som behövs för att kyla
dessa till ca 450°C, varefter resten utföres av vanlig plåt.
På detta sätt uppnås givetvis en betydande besparing i
materialkostnaden.
Kalluft
Fig. i. Ljungströms luftförvärmare av nyare typ.
Ett hundratal Ljungströmsförvärmare äro inbyggda i
förbindelse ined industriugnar, till största delen inom
järnindustrin, varvid man kunnat gå upp till en
temperatur på ingående gasen av ca 1 000°C. En dylik installation
av en Ljungströmsförvärmare i anslutning till en
värme-ugn visas i fig. 5. I detta fall är hela elementsatsen av
eldhärdig specialplåt och såväl rotor som hölje av
eldhärdigt gjutgods. Ingående gasen har i delta fall en
temperatur av 1 000°C, varvid luften förvärmes till en
temperatur av 600°C. Edvin Ek
Sandvikens luftförvärmare
Luftförvärmarna vid de svenska järnverkens ugnar voro i
gamla tider nästan alltid utförda av tjockväggiga
gjutjärnsrör med stor diameter och kittade mufförbindningar.
Sedermera kommo även tegelrekuperatorer till
användning särskilt vid värmugnar med höga
avgastempera-turer. Dessa konstruktioner voro dock i många avseenden
otillfredsställande. I och med att man lyckades framställa
valsade rör av eldhärdigt stål, fick man nya möjligheter
att förbättra luftförvärmarnas konstruktion.
Vid Sandvikens Järnverk utarbetades 1922 en ny
reku-peratortyp (fig. 1), som tog sikte på följande önskvärda
egenskaper:
stabilitet vid höga temperaturer. Horisontella delar ha
i största möjliga utsträckning undvikits, varigenom
nedhängning undvikes. De enda längre horisontella
delarna, inloppsrören, kunna lätt effektivt understödjas, om så
erfordras;
Varma avgaser
från ångpanna
V arm luft
till ugn
Fig. 3. Ljungströms luftförvärmare med inbyggda
propellerfläktar.
Fig. 5. Ljungströms luftförvärmare, monterad vid värmeugn.
