-232

TEKNISK TIDSKRIFT

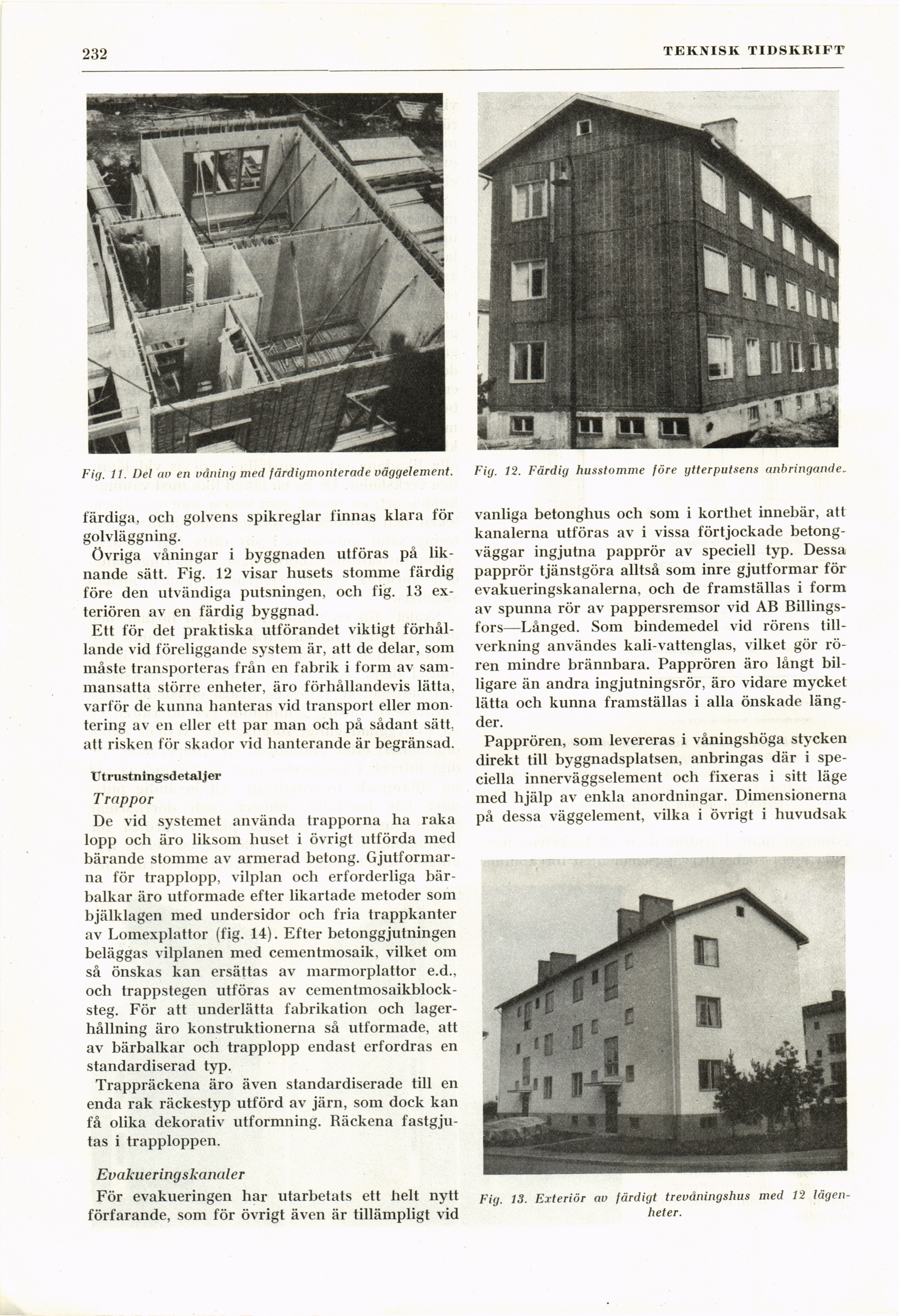

Fii7. 11. Del av en våning med färdigmonterade väggelement.

färdiga, och golvens spikreglar finnas klara för
golvläggning.

Övriga våningar i byggnaden utföras på
liknande sätt. Fig. 12 visar husets stomme färdig
före den utvändiga putsningen, och fig. 13
exteriören av en färdig byggnad.

Ett för det praktiska utförandet viktigt
förhållande vid föreliggande system är, att de delar, som
måste transporteras från en fabrik i form av
sammansatta större enheter, äro förhållandevis lätta,
varför de kunna hanteras vid transport eller
montering av en eller ett par man och på sådant sätt,
att risken för skador vid hanterande är begränsad.

Utrustningsdetaljer

Trappor

De vid systemet använda trapporna ha raka
lopp och äro liksom huset i övrigt utförda med
bärande stomme av armerad betong.
Gjutformarna för trapplopp, vilplan och erforderliga
bärbalkar äro utformade efter likartade metoder som
bjälklagen med undersidor och fria trappkanter
av Lomexplattor (fig. 14). Efter betonggjutningen
beläggas vilplanen med cementmosaik, vilket om
så önskas kan ersättas av marmorplattor e.d.,
och trappstegen utföras av
cementmosaikblock-steg. För att underlätta fabrikation och
lagerhållning äro konstruktionerna så utformade, att
av bärbalkar och trapplopp endast erfordras en
standardiserad typ.

Trappräckena äro även standardiserade till en
enda rak räckestyp utförd av järn, som dock kan
få olika dekorativ utformning. Räckena
fastgju-tas i trapploppen.

Evakueringskanaler

För evakueringen har utarbetats ett helt nytt
förfarande, som för övrigt även är tillämpligt vid

Fig. 12. Färdig husstomme före ytterputsens anbringande.

vanliga betonghus och som i korthet innebär, att
kanalerna utföras av i vissa förtjockade
betongväggar ingjutna papprör av speciell typ. Dessa
papprör tjänstgöra alltså som inre gjutformar för
evakueringskanalerna, och de framställas i form
av spunna rör av pappersremsor vid AB
Billingsfors—Långed. Som bindemedel vid rörens
tillverkning användes kali-vattenglas, vilket gör
rören mindre brännbara. Papprören äro långt
billigare än andra ingjutningsrör, äro vidare mycket
lätta och kunna framställas i alla önskade
längder.

Papprören, som levereras i våningshöga stycken
direkt till byggnadsplatsen, anbringas där i
speciella innerväggselement och fixeras i sitt läge
med hjälp av enkla anordningar. Dimensionerna
på dessa väggelement, vilka i övrigt i huvudsak

, ii§i§

Fig. 13. Exteriör av färdigt trevåningshus med 12
lägenheter.
