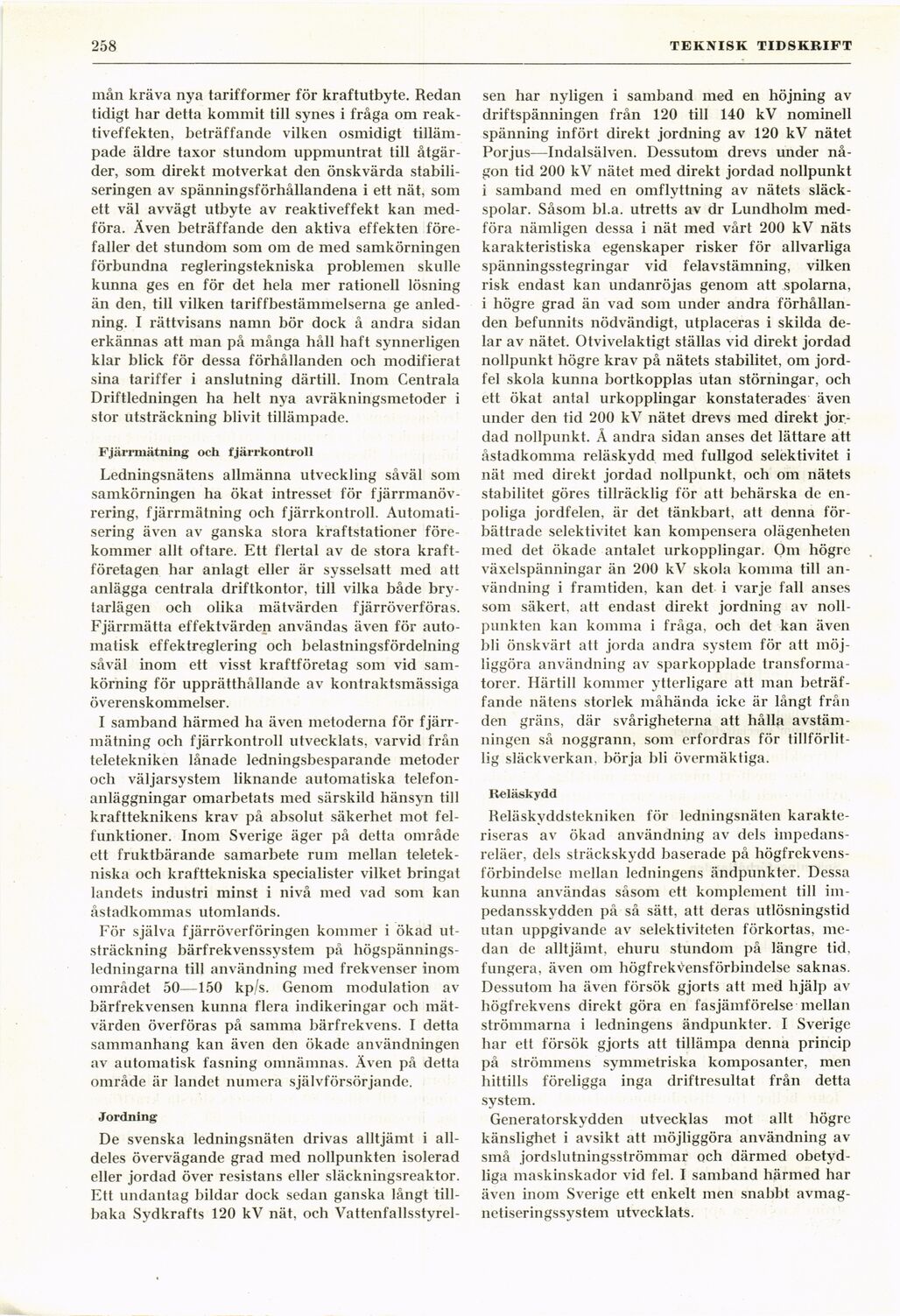

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

-258

TEKNISK TIDSKRIFT

mån kräva nya tarifformer för kraftutbyte. Redan
tidigt har detta kommit till synes i fråga om
reak-tiveffekten, beträffande vilken osmidigt
tillämpade äldre taxor stundom uppmuntrat till
åtgärder, som direkt motverkat den önskvärda
stabiliseringen av spänningsförhållandena i ett nät, som
ett väl avvägt utbyte av reaktiveffekt kan
medföra. Även beträffande den aktiva effekten
förefaller det stundom som om de med samkörningen
förbundna regleringstekniska problemen skulle
kunna ges en för det hela mer rationell lösning
än den, till vilken tariffbestämmelserna ge
anledning. I rättvisans namn bör dock å andra sidan
erkännas att man på många håll haft synnerligen
klar blick för dessa förhållanden och modifierat
sina tariffer i anslutning därtill. Inom Centrala
Driftledningen ha helt nya avräkningsmetoder i
stor utsträckning blivit tillämpade.

Fjärrmätning och fjärrkontroll

Ledningsnätens allmänna utveckling såväl som
samkörningen ha ökat intresset för
fjärrmanövrering, fjärrmätning och fjärrkontroll.
Automatisering även av ganska stora kraftstationer
förekommer allt oftare. Ett flertal av de stora
kraftföretagen har anlagt eller är sysselsatt med att
anlägga centrala driftkontor, till vilka både
bry-tarlägen och olika mätvärden fjärröverföras.
Fjärrmätta effektvärden användas även för
automatisk effektreglering och belastningsfördelning
såväl inom ett visst kraftföretag som vid
samköming för upprätthållande av kontraktsmässiga
överenskommelser.

I samband härmed ha även metoderna för
fjärrmätning och fjärrkontroll utvecklats, varvid från
teletekniken lånade ledningsbesparande metoder
och väljarsystem liknande automatiska
telefonanläggningar omarbetats med särskild hänsyn till
kraftteknikens krav på absolut säkerhet mot
felfunktioner. Inom Sverige äger på detta område
ett fruktbärande samarbete rum mellan
teletekniska och krafttekniska specialister vilket bringat
landets industri minst i nivå med vad som kan
åstadkommas utomlands.

För själva fjärröverföringen kommer i ökad
utsträckning bärfrekvenssystem på
högspännings-ledningarna till användning med frekvenser inom
området 50—150 kp/s. Genom modulation av
bärfrekvensen kunna flera indikeringar och
mätvärden överföras på samma bärfrekvens. I detta
sammanhang kan även den ökade användningen
av automatisk fasning omnämnas. Även på detta
område är landet numera självförsörjande.

Jordning

De svenska ledningsnäten drivas alltjämt i
alldeles övervägande grad med nollpunkten isolerad
eller jordad över resistans eller släckningsreaktor.
Ett undantag bildar dock sedan ganska långt
tillbaka Sydkrafts 120 kV nät, och Vattenfallsstyrel-

sen har nyligen i samband med en höjning av
driftspänningen från 120 till 140 kV nominell
spänning infört direkt jordning av 120 kV nätet
Porjus—Indalsälven. Dessutom drevs under
någon tid 200 kV nätet med direkt jordad nollpunkt
i samband med en omflyttning av nätets
släck-spolar. Såsom bl.a. utretts av dr Lundholm
medföra nämligen dessa i nät med vårt 200 kV näts
karakteristiska egenskaper risker för allvarliga
spänningsstegringar vid felavstämning, vilken
risk endast kan undanröjas genom att spolarna,
i högre grad än vad som under andra
förhållanden befunnits nödvändigt, utplaceras i skilda
delar av nätet. Otvivelaktigt ställas vid direkt jordad
nollpunkt högre krav på nätets stabilitet, om
jordfel skola kunna bortkopplas utan störningar, och
ett ökat antal urkopplingar konstaterades även
under den tid 200 kV nätet drevs med direkt
jordad nollpunkt. Å andra sidan anses det lättare att
åstadkomma reläskydd med fullgod selektivitet i
nät med direkt jordad nollpunkt, och om nätets
stabilitet göres tillräcklig för att behärska de
en-poliga jordfelen, är det tänkbart, att denna
förbättrade selektivitet kan kompensera olägenheten
med det ökade antalet urkopplingar. Om högre
växelspänningar än 200 kV skola komma till
användning i framtiden, kan det i varje fall anses
som säkert, att endast direkt jordning av
nollpunkten kan komma i fråga, och det kan även
bli önskvärt att jorda andra system för att
möjliggöra användning av sparkopplade
transformatorer. Härtill kommer ytterligare att man
beträffande nätens storlek måhända icke är långt från
den gräns, där svårigheterna att hålla
avstämningen så noggrann, som erfordras för
tillförlitlig släckverkan, börja bli övermäktiga.

Reläskydd

Reläskyddstekniken för ledningsnäten
karakteriseras av ökad användning av dels
impedansreläer, dels sträckskydd baserade på
högfrekvens-förbindelse mellan ledningens ändpunkter. Dessa
kunna användas såsom ett komplement till
impedansskydden på så sätt, att deras utlösningstid
utan uppgivande av selektiviteten förkortas,
medan de alltjämt, ehuru stundom på längre tid,
fungera, även om högfrekVensförbindelse saknas.
Dessutom ha även försök gjorts att med hjälp av
högfrekvens direkt göra en fasjämförelse mellan
strömmarna i ledningens ändpunkter. I Sverige
har ett försök gjorts att tillämpa denna princip
på strömmens symmetriska komposanter, men
hittills föreligga inga driftresultat från detta
system.

Generatorskydden utvecklas mot allt högre
känslighet i avsikt att möjliggöra användning av
små jordslutningsströmmar och därmed
obetydliga maskinskador vid fel. I samband härmed har
även inom Sverige ett enkelt men snabbt
avmag-netiseringssystem utvecklats.
