-286
TEKNISK TIDSKRIFT

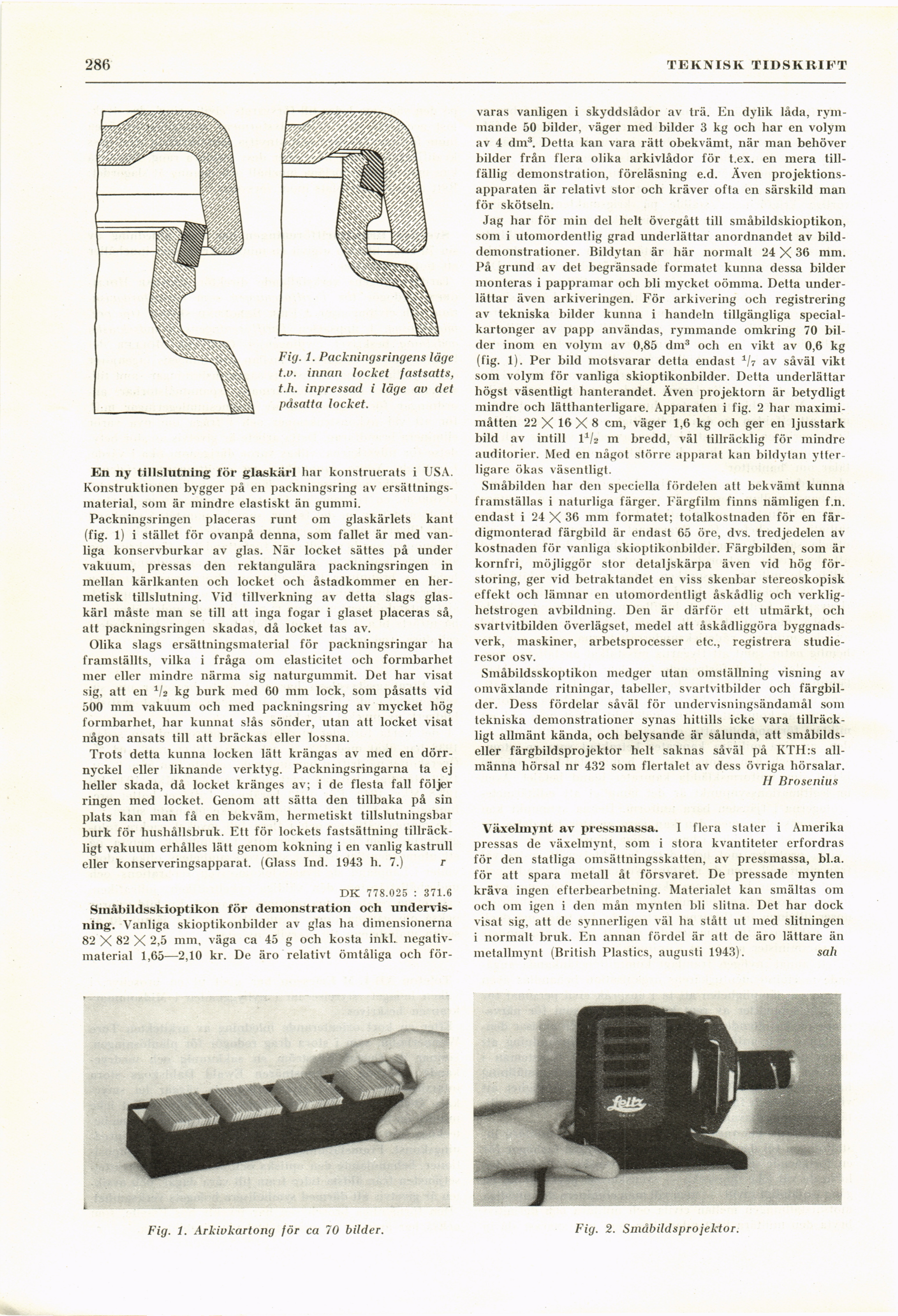

Fig. 1. Packningsringens läge
t.v. innan locket fastsatts,
t.h. inpressad i läge av det
påsatta locket.
En ny tillslutning för glaskärl har konstruerats i US.\.
Konstruktionen bygger på en packningsring av
ersättningsmaterial, som är mindre elastiskt än gummi.
Packningsringen placeras runt om glaskärlets kant
(fig. 1) i stället för ovanpå denna, som fallet är med
vanliga konservburkar av glas. När locket sättes på under
vakuum, pressas den rektangulära packningsringen in
mellan kärlkanten och locket och åstadkommer en
hermetisk tillslutning. Vid tillverkning av detta slags
glaskärl måste man se till att inga fogar i glaset placeras så,
att packningsringen skadas, då locket tas av.
Olika slags ersättningsmaterial för packningsringar ha
framställts, vilka i fråga om elasticitet och formbarhet
mer eller mindre närma sig naturgummit. Det har visat
sig, att en V2 kg burk med 60 mm lock, som påsatts vid
500 mm vakuum och med packningsring av mycket hög
formbarhet, har kunnat slås sönder, utan att locket visat
någon ansats till att bräckas eller lossna.
Trots detta kunna locken lätt krängas av med en
dörrnyckel eller liknande verktyg. Packningsringarna ta ej
heller skada, då locket kränges av; i de flesta fall följer
ringen med locket. Genom att sätta den tillbaka på sin
plats kan man få en bekväm, hermetiskt tillslutningsbar
burk för hushållsbruk. Ett för lockets fastsättning
tillräckligt vakuum erhålles lätt genom kokning i en vanlig kastrull
eller konserveringsapparat. (Glass Ind. 1943 h. 7.) r
DK 778.025 : 371.6
Småbildsskioptikon för demonstration och
undervisning. Vanliga skioptikonbilder av glas ha dimensionerna
82 X 82 X 2,5 mm, väga ca 45 g och kosta inkl.
negativmaterial 1,65—2,10 kr. De äro relativt ömtåliga och för-
varas vanligen i skyddslådor av trä. En dylik låda,
rymmande 50 bilder, väger med bilder 3 kg och har en volym
av 4 dm3. Detta kan vara rätt obekvämt, när man behöver
bilder från flera olika arkivlådor för t.ex. en mera
tillfällig demonstration, föreläsning e.d. Även
projektionsapparaten är relativt stor och kräver ofta en särskild man
för skötseln.
Jag har för min del helt övergått till småbildskioptikon,
som i utomordentlig grad underlättar anordnandet av
bilddemonstrationer. Bildytan är här normalt 24 X 36 mm.
På grund av det begränsade formatet kunna dessa bilder
monteras i pappramar och bli mycket oömma. Detta
underlättar även arkiveringen. För arkivering och registrering
av tekniska bilder kunna i handeln tillgängliga
specialkartonger av papp användas, rymmande omkring 70
bilder inom en volym av 0,85 dm3 och en vikt av 0,6 kg
(fig. 1). Per bild motsvarar detta endast */7 av såväl vikt
som volym för vanliga skioptikonbilder. Detta underlättar
högst väsentligt hanterandet. Även projektorn är betydligt
mindre och lätthanterligare. Apparaten i fig. 2 har
maximimåtten 22 X 16 X 8 cm, väger 1,6 kg och ger en ljusstark
bild av intill P/2 m bredd, väl tillräcklig för mindre
auditorier. Med en något större apparat kan bildytan
ytterligare ökas väsentligt.
Småbilden har den speciella fördelen att bekvämt kunna
framställas i naturliga färger. Färgfilm finns nämligen f.n.
endast i 24 X 36 mm formatet; totalkostnaden för en
färdigmonterad färgbild är endast 65 öre, dvs. tredjedelen av
kostnaden för vanliga skioptikonbilder. Färgbilden, som är
kornfri, möjliggör stor detaljskärpa även vid hög
förstoring, ger vid betraktandet en viss skenbar stereoskopisk
effekt och lämnar en utomordentligt åskådlig och
verklighetstrogen avbildning. Den är därför ett utmärkt, och
svartvitbilden överlägset, medel att åskådliggöra
byggnadsverk, maskiner, arbetsprocesser etc., registrera
studieresor osv.
Småbildsskoptikon medger utan omställning visning av
omväxlande ritningar, tabeller, svartvitbilder och
färgbilder. Dess fördelar såväl för undervisningsändamål som
tekniska demonstrationer synas hittills icke vara
tillräckligt allmänt kända, och belysande är sålunda, att
småbilds-eller färgbildsprojektor helt saknas såväl på KTH:s
allmänna hörsal nr 432 som flertalet av dess övriga hörsalar.
II Brosenius
Växelmynt av pressmassa. 1 flera stater i Amerika
pressas de växelmynt, som i stora kvantiteter erfordras
för den statliga omsättningsskatten, av pressmassa, bl.a.
för att spara metall åt försvaret. De pressade mynten
kräva ingen efterbearbetning. Materialet kan smältas om
och om igen i den mån mynten bli slitna. Det har dock
visat sig, att de synnerligen väl ha stått ut med slitningen
i normalt bruk. En annan fördel är att de äro lättare än
metallmynt (British Plastics, augusti 1943). sah
Fig. 1. Arkivkartong för ca 70 bilder.
Fig. 2. Småbildsprojektor.
