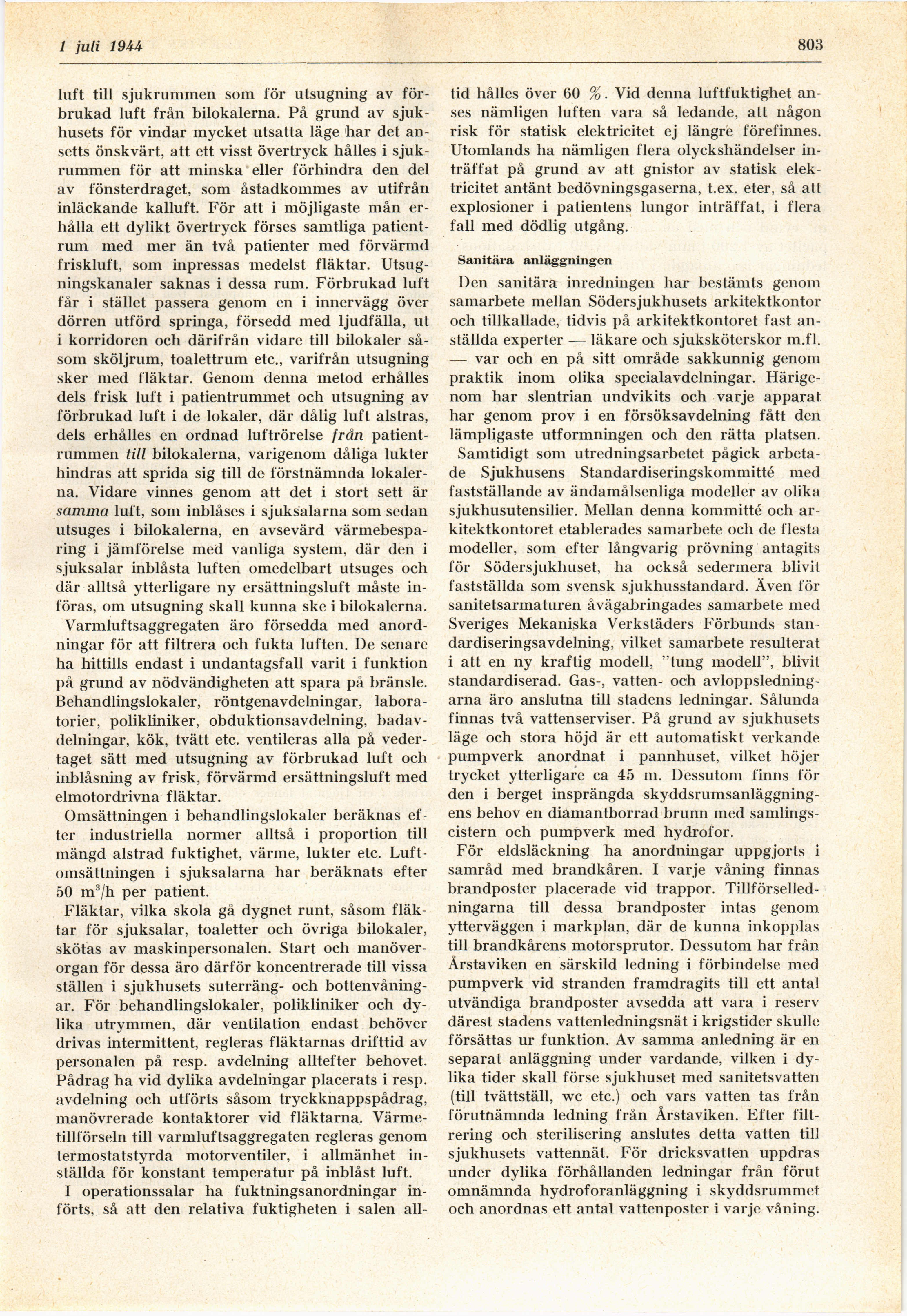

Full resolution (JPEG) - On this page / på denna sida - H. 26. 1 juli 1944 - Värme-, ventilations- och sanitetstekniska installationer i Södersjukhuset, av Axel Theorell
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
22 juli 19 A A
803
luft till sjukrummen som för utsugning av
förbrukad luft från bilokalerna. På grund av
sjukhusets för vindar mycket utsatta låge har det
ansetts önskvärt, att ett visst övertryck hålles i
sjukrummen för att minska eller förhindra den del
av fönsterdraget, som åstadkommes av utifrån
inläckande kalluft. För att i möjligaste mån
erhålla ett dylikt övertryck förses samtliga
patientrum med mer än två patienter med förvärmd
friskluft, som inpressas medelst fläktar.
Utsugningskanaler saknas i dessa rum. Förbrukad luft
får i stället passera genom en i innervägg över
dörren utförd springa, försedd med ljudfälla, ut
i korridoren och därifrån vidare till bilokaler
såsom sköljrum, toalettrum etc., varifrån utsugning
sker med fläktar. Genom denna metod erhålles
dels frisk luft i patientrummet och utsugning av
förbrukad luft i de lokaler, där dålig luft alstras,
dels erhålles en ordnad luftrörelse från
patientrummen till bilokalerna, varigenom dåliga lukter
hindras att sprida sig till de förstnämnda
lokalerna. Vidare vinnes genom att det i stort sett är
samma luft, som inblåses i sjuksalarna som sedan
utsuges i bilokalerna, en avsevärd
värmebesparing i jämförelse med vanliga system, där den i
sjuksalar inblåsta luften omedelbart utsuges och
där alltså ytterligare ny ersättningsluft måste
införas, om utsugning skall kunna ske i bilokalerna.
Varmluftsaggregaten äro försedda med
anordningar för att filtrera och fukta luften. De senare
ha hittills endast i undantagsfall varit i funktion
på grund av nödvändigheten att spara på bränsle.
Behandlingslokaler, röntgenavdelningar,
laboratorier, polikliniker, obduktionsavdelning,
badavdelningar, kök, tvätt etc. ventileras alla på
vedertaget sätt med utsugning av förbrukad luft och
inblåsning av frisk, förvärmd ersättningsluft med
elmotordrivna fläktar.
Omsättningen i behandlingslokaler beräknas
efter industriella normer alltså i proportion till
mängd alstrad fuktighet, värme, lukter etc.
Luftomsättningen i sjuksalarna har beräknats efter
50 m3/h per patient.
Fläktar, vilka skola gå dygnet runt, såsom
fläktar för sjuksalar, toaletter och övriga bilokaler,
skötas av maskinpersonalen. Start och
manöverorgan för dessa äro därför koncentrerade till vissa
ställen i sjukhusets suterräng- och
bottenvåningar. För behandlingslokaler, polikliniker och
dylika utrymmen, där ventilation endast behöver
drivas intermittent, regleras fläktarnas drifttid av
personalen på resp. avdelning alltefter behovet.
Pådrag ha vid dylika avdelningar placerats i resp.
avdelning och utförts såsom tryckknappspådrag,
manövrerade kontaktorer vid fläktarna.
Värme-tillförseln till varmluftsaggregaten regleras genom
termostatstyrda motorventiler, i allmänhet
inställda för konstant temperatur på inblåst luft.
I operationssalar ha fuktningsanordningar
införts, så att den relativa fuktigheten i salen all-
tid hålles över 60 %. Vid denna luftfuktighet
anses nämligen luften vara så ledande, att någon
risk för statisk elektricitet ej längre förefinnes.
Utomlands ha nämligen flera olyckshändelser
inträffat på grund av att gnistor av statisk
elektricitet antänt bedövningsgaserna, t.ex. eter, så att
explosioner i patientens lungor inträffat, i flera
fall med dödlig utgång.
Sanitära anläggningen
Den sanitära inredningen har bestämts genom
samarbete mellan Södersjukhusets arkitektkontor
och tillkallade, tidvis på arkitektkontoret fast
anställda experter — läkare och sjuksköterskor m.fl.
— var och en på sitt område sakkunnig genom
praktik inom olika specialavdelningar.
Härigenom har slentrian undvikits och varje apparat
har genom prov i en försöksavdelning fått den
lämpligaste utformningen och den rätta platsen.
Samtidigt som utredningsarbetet pågick
arbetade Sjukhusens Standardiseringskommitté med
fastställande av ändamålsenliga modeller av olika
sjukhusutensilier. Mellan denna kommitté och
arkitektkontoret etablerades samarbete och de flesta
modeller, som efter långvarig prövning antagits
för Södersjukhuset, ha också sedermera blivit
fastställda som svensk sjukhusstandard. Även för
sanitetsarmaturen åvägabringades samarbete med
Sveriges Mekaniska Verkstäders Förbunds
standardiseringsavdelning, vilket samarbete resulterat
i att en ny kraftig modell, "tung modell", blivit
standardiserad. Gas-, vatten- och
avloppsledningarna äro anslutna till stadens ledningar. Sålunda
finnas två vattenserviser. På grund av sjukhusets
läge och stora höjd är ett automatiskt verkande
pumpverk anordnat i pannhuset, vilket höjer
trycket ytterligare ca 45 m. Dessutom finns för
den i berget insprängda
skyddsrumsanläggningens behov en diamantborrad brunn med
samlingscistern och pumpverk med hydrofor.
För eldsläckning ha anordningar uppgjorts i
samråd med brandkåren. I varje våning finnas
brandposter placerade vid trappor.
Tillförselledningarna till dessa brandposter intas genom
ytterväggen i markplan, där de kunna inkopplas
till brandkårens motorsprutor. Dessutom har från
Årstaviken en särskild ledning i förbindelse med
pumpverk vid stranden framdragits till ett antal
utvändiga brandposter avsedda att vara i reserv
därest stadens vattenledningsnät i krigstider skulle
försättas ur funktion. Av samma anledning är en
separat anläggning under vardande, vilken i
dylika tider skall förse sjukhuset med sanitetsvatten
(till tvättställ, wc etc.) och vars vatten tas från
förutnämnda ledning från Årstaviken. Efter
filtrering och sterilisering anslutes detta vatten till
sjukhusets vattennät. För dricksvatten uppdras
under dylika förhållanden ledningar från förut
omnämnda hydroforanläggning i skyddsrummet
och anordnas ett antal vattenposter i varje våning.
