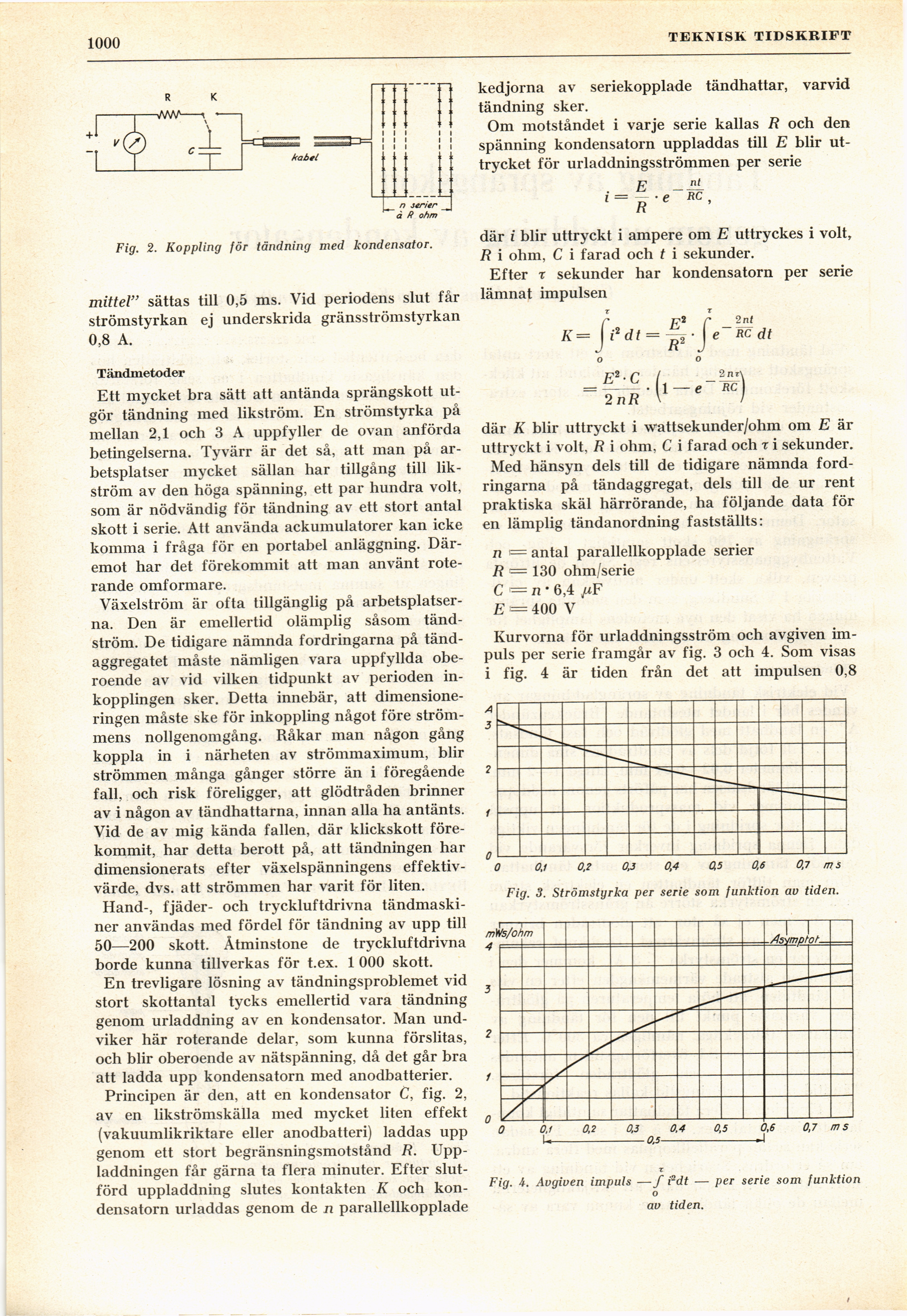

1000
TEKNISK TIDSKRIFT
Fig. 2. Koppling för tandning med kondensator.
mittel" sättas till 0,5 ms. Vid periodens slut får
strömstyrkan ej underskrida gränsströmstyrkan
0,8 A.
Tändmetoder
Ett mycket bra sätt att antända sprängskott
utgör tändning med likström. En strömstyrka på
mellan 2,1 och 3 A uppfyller de ovan anförda
betingelserna. Tyvärr är det så, att man på
arbetsplatser mycket sällan har tillgång till
likström av den höga spänning, ett par hundra voit,
som är nödvändig för tändning av ett stort antal
skott i serie. Att använda ackumulatorer kan icke
komma i fråga för en portabel anläggning.
Däremot har det förekommit att man använt
roterande omformare.
Växelström är ofta tillgänglig på
arbetsplatserna. Den är emellertid olämplig såsom
tänd-ström. De tidigare nämnda fordringarna på
tänd-aggregatet måste nämligen vara uppfyllda
oberoende av vid vilken tidpunkt av perioden
inkopplingen sker. Detta innebär, att
dimensioneringen måste ske för inkoppling något före
strömmens nollgenomgång. Råkar man någon gång
koppla in i närheten av strömmaximum, blir
strömmen många gånger större än i föregående
fall, och risk föreligger, att glödtråden brinner
av i någon av tändhattarna, innan alla ha antänts.
Vid de av mig kända fallen, där klickskott
förekommit, har detta berott på, att tändningen har
dimensionerats efter växelspänningens
effektivvärde, dvs. att strömmen har varit för liten.
Hand-, fjäder- och tryckluftdrivna
tändmaski-ner användas med fördel för tändning av upp till
50—200 skott. Åtminstone de tryckluftdrivna
borde kunna tillverkas för t.ex. 1 000 skott.
En trevligare lösning av tändningsproblemet vid
stort skottantal tycks emellertid vara tändning
genom urladdning av en kondensator. Man
undviker här roterande delar, som kunna förslitas,
och blir oberoende av nätspänning, då det går bra
att ladda upp kondensatorn med anodbatterier.
Principen är den, att en kondensator C, fig. 2,
av en likströmskälla med mycket liten effekt
(vakuumlikriktare eller anodbatteri) laddas upp
genom ett stort begränsningsmotstånd R.
Uppladdningen får gärna ta flera minuter. Efter
slutförd uppladdning slutes kontakten K och
kondensatorn urladdas genom de n parallellkopplade
kedjorna av seriekopplade tändhattar, varvid
tändning sker.
Om motståndet i varje serie kallas R och den
spänning kondensatorn uppladdas till E blir
uttrycket för urladdningsströmmen per serie
E
l=R’e RC-
där i blir uttryckt i ampere om E uttryckes i voit,
R i ohm, C i farad och t i sekunder.
Efter r sekunder har kondensatorn per serie
lämnat impulsen
K= i2dt =
R2
E2C /
–-1 — e RC
2nR \ I
* _ 2nf
e RC dt
2nr\
RC
där K blir uttryckt i wattsekunder/ohm om E är
uttryckt i voit, R i ohm, C i farad och r i sekunder.
Med hänsyn dels till de tidigare nämnda
fordringarna på tändaggregat, dels till de ur rent
praktiska skäl härrörande, ha följande data för
en lämplig tändanordning fastställts:
n >= antal parallellkopplade serier
R <= 130 ohm/serie
C =n- 6,4 juF
E ’= 400 V
Kurvorna för urladdningsström och avgiven
impuls per serie framgår av fig. 3 och 4. Som visas
i fig. 4 är tiden från det att impulsen 0,8
Fig. 4. Avgiven impuls — f iadt — per serie som funktion
o
av tiden.
0
0 0,1 0.2 0,3 0,4 0,5 0,6 0,7 ms
Fig. 3. Strömstyrka per serie som funktion av tiden.
mWs/ohm
