11 november 1944
1307

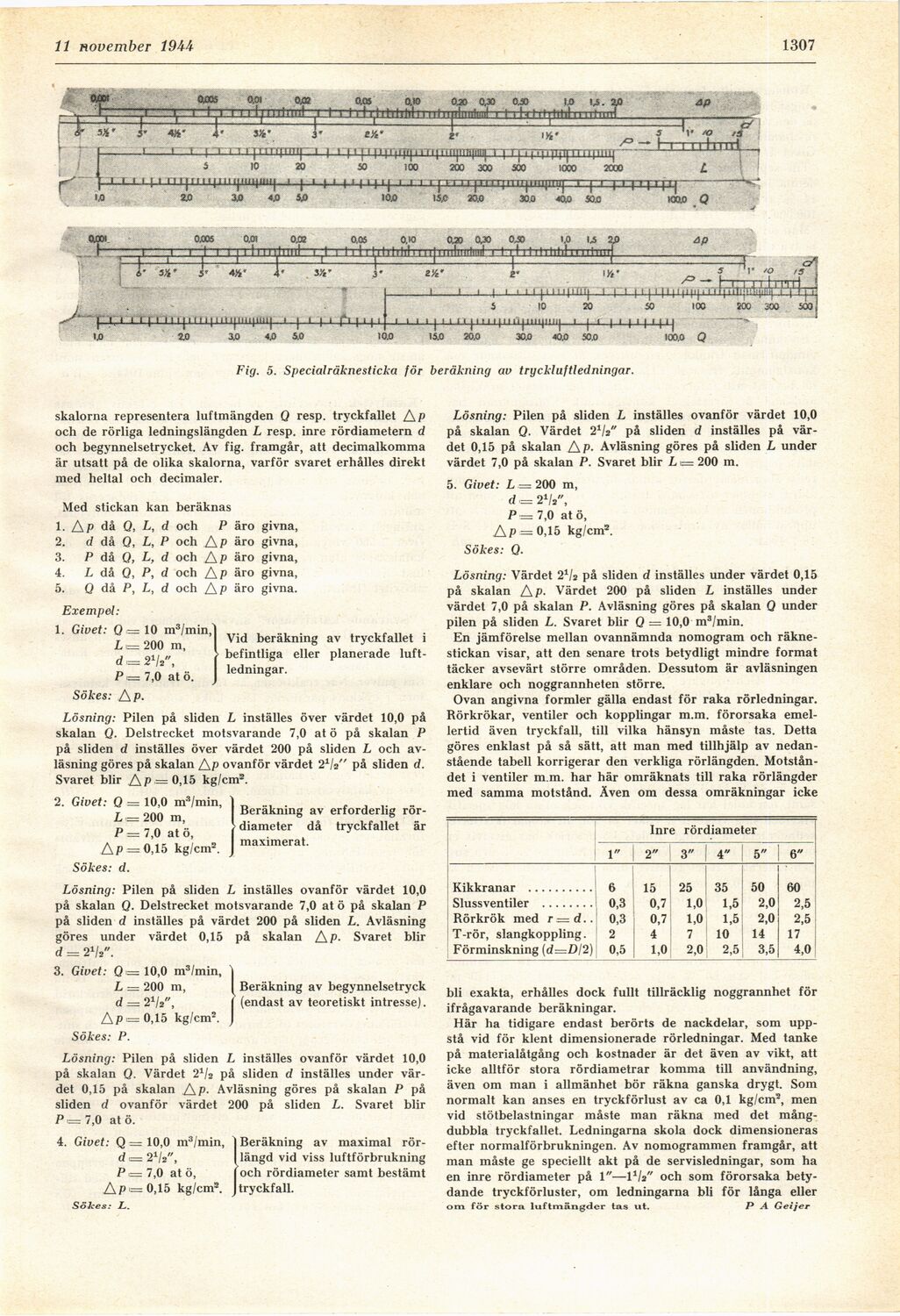

Fig. 5. Specialräknesticka för beräkning au trycklufHedningar.
skalorna representera luftmängden Q resp. tryckfallet A P
och de rörliga ledningslängden L resp. inre rördiametern d
och begynnelsetrycket. Av fig. framgår, att decimalkomma
är utsatt på de olika skalorna, varför svaret erhålles direkt
med heltal och decimaler.
Med stickan kan beräknas
1. A P då Q, L, d och P äro givna,
2. d då Q, L, P och A P äro givna,
3. P då Q, L, d och Aj0 äro givna,
4. L då Q, P, d och A P äro givna,
5. Q då P, L, d och A P äro givna.
Exempel:
1. Givet: Q <= 10 m3/min,
L i=200 m,
d .= 2V2",
P,= 7,0 atö.
Sökes: A P-
Lösning: Pilen på sliden L inställes över värdet 10,0 på
skalan Q. Delstrecket motsvarande 7,0 at ö på skalan P
på sliden d inställes över värdet 200 på sliden L och
avläsning göres på skalan AP ovanför värdet 2på sliden d.
Svaret blir Ap = 0,15 kg/cm2.
2. Givet: Q = 10,0 m3/min,
L = 200 m,
P = 7,0 at ö,
Ap = 0,15 kg/cm2.
Sökes: d.
Vid beräkning av tryckfallet i
befintliga eller planerade
luftledningar.
Beräkning av erforderlig
rördiameter då tryckfallet är
maximerat.
Lösning: Pilen på sliden L inställes ovanför värdet 10,0
på skalan Q. Delstrecket motsvarande 7,0 at ö på skalan P
på sliden d inställes på värdet 200 på sliden L. Avläsning
göres under värdet 0,15 på skalan A P- Svaret blir
d = 2V2".
3. Givet: Q = 10,0 m3/min, ^
L = 200 m, Beräkning av begynnelsetryck
d = 21/2", ( (endast av teoretiskt intresse).
Ap .= 0,15 kg/cm2. J
Sökes: P.
Lösning: Pilen på sliden L inställes ovanför värdet 10,0
på skalan Q. Värdet 2V2 på sliden d inställes under
värdet 0,15 på skalan A P- Avläsning göres på skalan P på
sliden d ovanför värdet 200 på sliden L. Svaret blir
P = 7,0 atö.
4. Givet: Q = 10,0 m3/min, ] Beräkning av maximal rör-
d 1= 21h", I längd vid viss luftförbrukning
P <= 7,0 at ö, I och rördiameter samt bestämt
Ap = 0,15 kg/cm2. J tryckfall.
Sökes: L.
Lösning: Pilen på sliden L inställes ovanför värdet 10,0
på skalan Q. Värdet 21U" på sliden d inställes på
värdet 0,15 på skalan A P- Avläsning göres på sliden L under
värdet 7,0 på skalan P. Svaret blir L1= 200 m.
5. Givet: L = 200 m,
d ,= 2V2",
P = 7,0 atö,
Ap = 0,15 kg/cm2.
Sökes: Q.
Lösning: Värdet 21ls på sliden d inställes under värdet 0,15
på skalan A P- Värdet 200 på sliden L inställes under
värdet 7,0 på skalan P. Avläsning göres på skalan Q under
pilen på sliden L. Svaret blir Q = 10,0 m3/min.
En jämförelse mellan ovannämnda nomogram och
räknestickan visar, att den senare trots betydligt mindre format
täcker avsevärt större områden. Dessutom är avläsningen
enklare och noggrannheten större.
Ovan angivna formler gälla endast för raka rörledningar.
Börkrökar, ventiler och kopplingar m.m. förorsaka
emellertid även tryckfall, till vilka hänsyn måste tas. Detta
göres enklast på så sätt, att man med tillhjälp av
nedanstående tabell korrigerar den verkliga rörlängden.
Motståndet i ventiler m.m. har här omräknats till raka rörlängder
med samma motstånd. Även om dessa omräkningar icke
Inre rördiameter
1" 2" 3" 4" 5" 6"
Kikkranar .......... 6 15 25 35 50 • 60
Slussventiler ........ 0,3 0,7 1,0 1,5 2,0 2,5
Börkrök med r=d.. 0,3 0,7 1,0 1,5 2,0 2,5
T-rör, slangkoppling. 2 4 7 10 14 17
Förminskning (d—Dl2) 0,5 1,0 2,0 2,5 3,5 4,01
bli exakta, erhålles dock fullt tillräcklig noggrannhet för
ifrågavarande beräkningar.
Här ha tidigare endast berörts de nackdelar, som
uppstå vid för klent dimensionerade rörledningar. Med tanke
på materialåtgång och kostnader är det även av vikt, att
icke alltför stora rördiametrar komma till användning,
även om man i allmänhet bör räkna ganska drygt. Som
normalt kan anses en tryckförlust av ca 0,1 kg/cm2, men
vid stötbelastningar måste man räkna med det
mångdubbla tryckfallet. Ledningarna skola dock dimensioneras
efter normalförbrukningen. Av nomogrammen framgår, att
man måste ge speciellt akt på de servisledningar, som ha
en inre rördiameter på 1"—P/2" och som förorsaka
betydande tryckförluster, om ledningarna bli för långa eller
om för stora luftmängder tas ut. P A Geijer
