1412
■ TEKNISK TIDSKRIFT
vajer i den övre delen. Från det rörliga blocket
löper en vajer ut, över två fasta block, ett, h,
anbringat på pelaren och ett, i, vid änden av den
av två rör byggda svängramen.
Lyftkolvens diameter är 100 mm, kolvstångens
32 mm. Vid 7 kg/cm2 tryck blir alltså totala
trycket på lyftkolvarean 493,5 kg och den teore-
493 5
tiska lyftkraften i vajern —i= 246,8 kg. Enligt
uppgift provas varje apparat för ca 200 kg
lyft-kraft. Trycket på de spetsiga dubbarna i pelarens
övre och nedre ände beräknas vid 7 kg/cm2 tryck
uppgå till 641,2 kg.
Lastskopan eller fatet j är med bygel och
förbindningar (fig. 2) fäst vid vajern. Ett par klackar
på skopans sidor hindra denna att slå över bakåt
mot lastaren, som tömmer skopinnehållet i
vagnen (fig. 2) genom ett grepp i handtaget på
skopans bakvägg och i bygeln, samtidigt som han
lyfter skopan genom att dra på tryckluft och
vrida kranarmen kring pelardubbarna.
Fig. 2 demonstrerar olika arbetsmoment. I
bilden t.v. har lastaren sänkt skopan mot berghögen
och är med fyllhammaren sysselsatt att dra berget
i skopan, som vid normal grovlek hos ortberget
rymmer omkring tre vanliga malmfat
(motsvarande 46 1, dvs. 110,5 kg malm eller ca 70 kg
leptit). Sedan skopan fyllts, dras med ena handen
tryckluften på, skopan lyftes av kolven och
blocket löses under samtidig svängning med
kranarmen till lämplig vagnshöjd, där skopan tömmes.
Vid omkastning av tryckluftkranen i ett visst läge
utsläppes luften ovan kolven, och under samtidig
vridning av kranarmen nedsänkes skopan för ny
lastning.
Lastaren kommer således vid användning av
apparaten helt ifrån lyftningen, vilken speciellt i
malmort blir mycket tröttande, och sparar sina
krafter för fyllning av skopan och utfrakten.
Jämförelse mellan handlastning med och ntan lyftkran
Inledningsvis har framhållits, att lyftkranen
endast är avsedd för vissa speciella lastningsfall och
icke kan ta upp konkurrensen med andra
lastmaskiner, där sådana med ekonomisk fördel
kunna anskaffas. Som omnämnt är för
närvarande endast ett tjugotal apparater under
provning, och huru resultaten därvid utfallit är ännu
ej bekantgjort. Här skall därför endast redogöras
för några resultat, som erhållits dels i Bispberg,
dels i ldkerberget, där ju apparaten som nämnt
först kom till användning och med goda resultat.
Vid Bispberg har apparaten provats för
ortlastning vid undersökningsarbeten i malm och leptit
på relativt svårventilerade platser. Ortdimension
är 2 X 2 m2, specifika vikten hos malm i fast
klyft ca 4,8 och hos leptit ca 2,8;
utfraktsavstån-det var 100 m. Samma lastare användes vid såväl
ren handlast som vid handlast med luftkran för
att erhålla fullt jämförbara förhållanden. Vidare
utfördes undersökningen dels med två lastare,
dels med endast en lastare i orten.
De ei hållna resultaten framgå av tabellerna 1-—3.
Av tabell 1 och 2 framgår att vid jämförelse under
fullt analoga förhållanden, mellan själva
handlastningen i ort av malm (specifik vikt 4,8 i fast

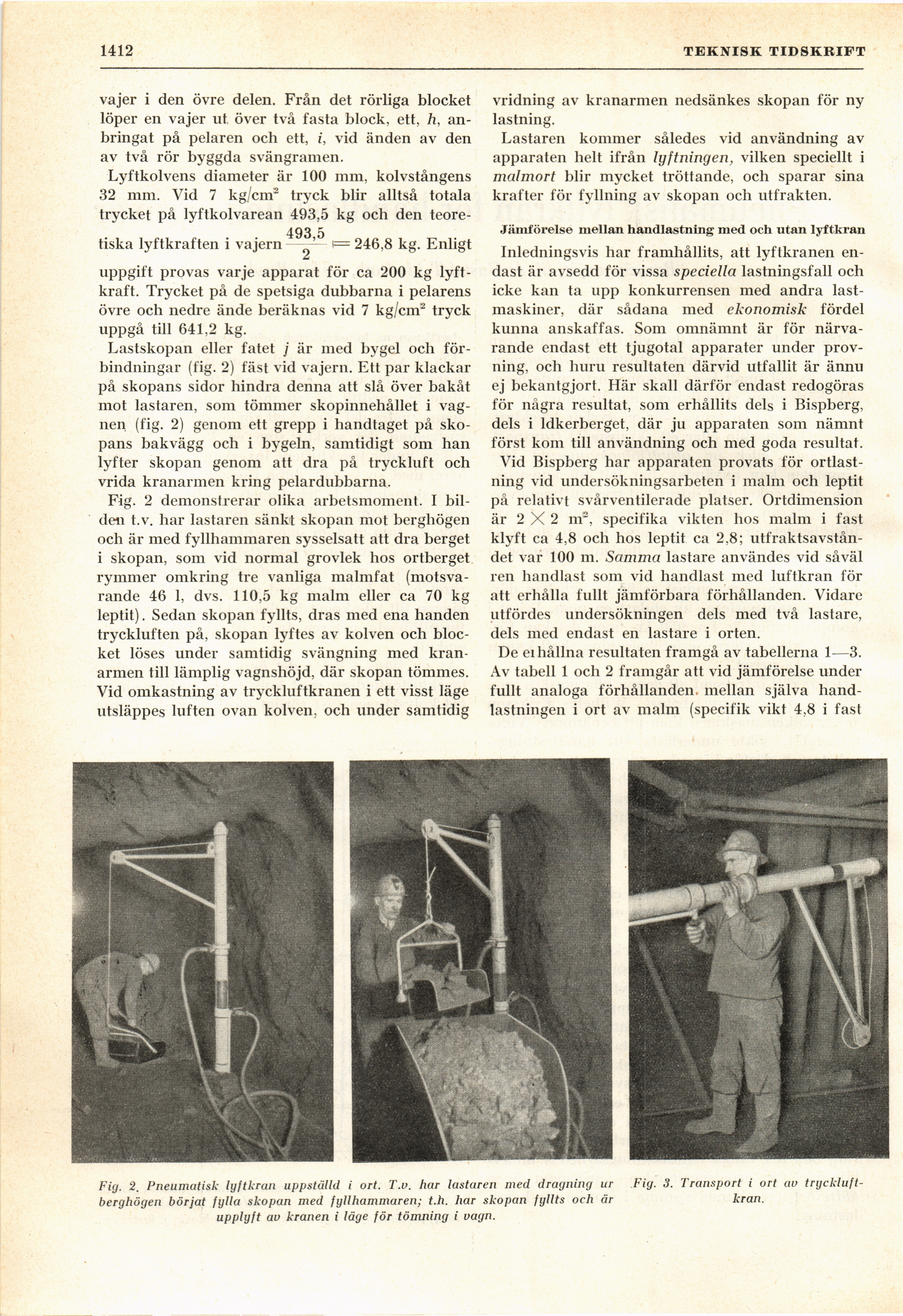

Fig. 2. Pneumatisk lyftkran uppställd i ort. T.v. har lastaren med dragning ur
berghögen börjat fylla skopan med fyllhammaren; t.h. har skopan fyllts och är
upplyft av kranen i läge för tömning i vagn.
Fig. 3. Transport i ort av
tryckluft-kran.
