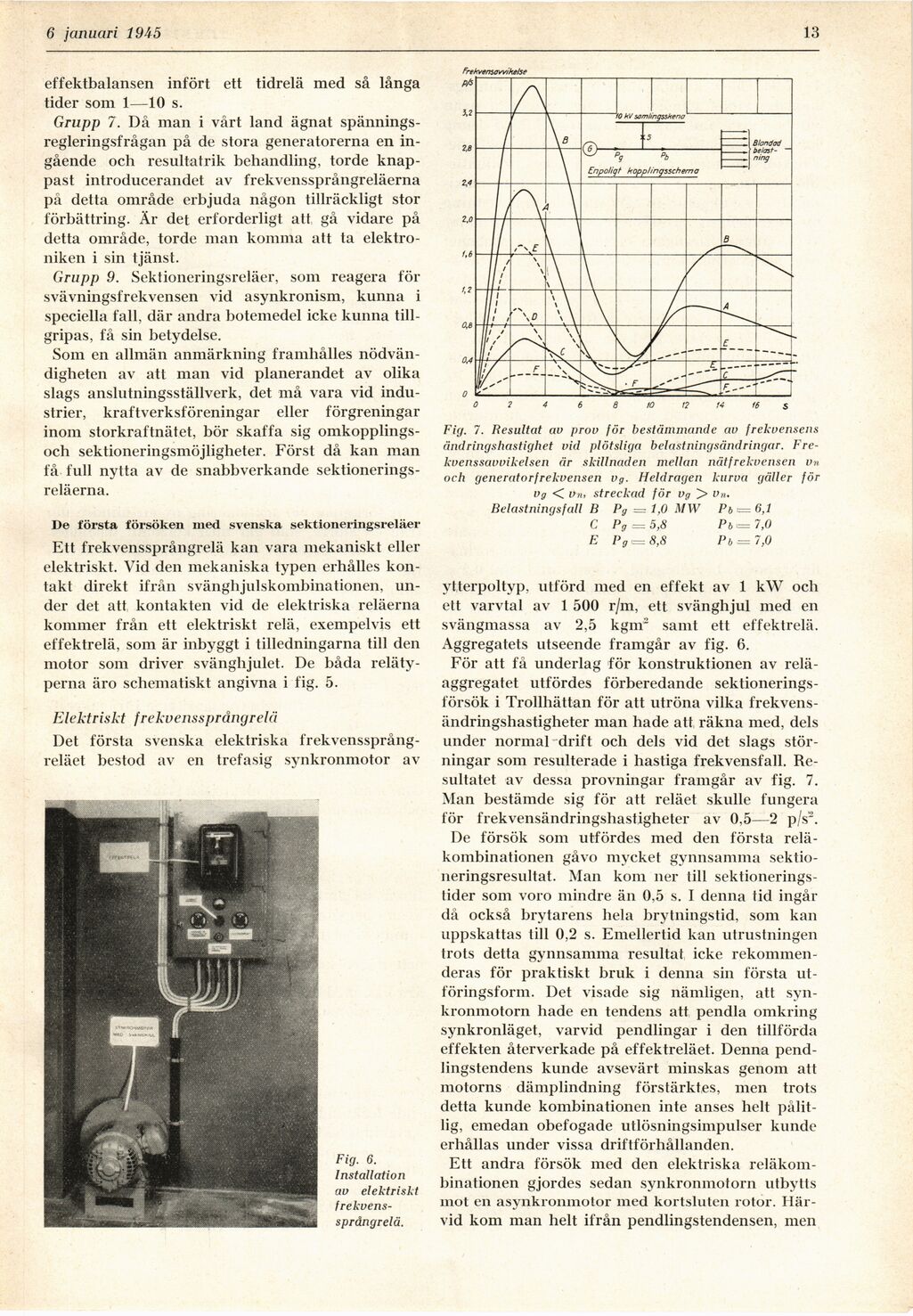

6 januari i 945

effektbalansen infört ett tidrelä med så långa
tider som 1—10 s.

Grupp 7. Då man i vårt land ägnat
spänningsregleringsfrågan på de stora generatorerna en
ingående och resultatrik behandling, torde
knappast introducerandet av frekvenssprångreläerna
på detta område erbjuda någon tillräckligt stor
förbättring. Är det erforderligt att gå vidare på
detta område, torde man komma att ta
elektroniken i sin tjänst.

Grupp 9. Sektioneringsreläer, som reagera för
svävningsfrekvensen vid asynkronism, kunna i
speciella fall, där andra botemedel icke kunna
tillgripas, få sin betydelse.

Som en allmän anmärkning framhålles
nödvändigheten av att man vid planerandet av olika
slags anslutningsställverk, det må vara vid
industrier, kraftverksföreningar eller förgreningar
inom storkraftnätet, bör skaffa sig
omkopplings-och sektioneringsmöjligheter. Först då kan man
få full nytta av de snabbverkande
sektionerings-reläerna.

De första försöken med svenska sektioneringsreläer

Ett frekvenssprångrelä kan vara mekaniskt eller
elektriskt. Vid den mekaniska typen erhålles
kontakt direkt ifrån svänghjulskombinationen,
under det att kontakten vid de elektriska reläerna
kommer från ett elektriskt relä, exempelvis ett
effektrelä, som är inbyggt i tilledningarna till den
motor som driver svänghjulet. De båda
relätyperna äro schematiskt angivna i fig. 5.

Elektriskt frekvenssprångrelä

Det första svenska elektriska
frekvenssprång-reläet bestod av en trefasig synkronmotor av

Fig. 6.
Installation
av elektriskt [-frekvenssprångrelä.-]
{+frekvens-
språngrelä.+}

13

Frehvensawihe/se

Fig. 7. Resultat av prov för bestämmande av frekvensens
ändringshastighet vid plötsliga belastningsändringar.
Frekvenssavvikelsen är skillnaden mellan nätfrekvensen vn
och generatorfrekvensen Vg. Heldragen kurva gäller för
Vg < vn, streckad för vg > vn.

Belastningsfall B Pg = 1,0 MW Pb=6,l
C Pg i= 5,8 Pb — 7,0

E Pg ,= 8,8 Pb = 7,0

ytterpoltyp, utförd med en effekt av 1 kW och
ett varvtal av 1 500 r/m, ett svänghjul med en
svängmassa av 2,5 kgm2 samt ett effektrelä.
Aggregatets utseende framgår av fig. 6.

För att få underlag för konstruktionen av
reläaggregatet utfördes förberedande
sektionerings-försök i Trollhättan för att utröna vilka
frekvens-ändringshastigheter man hade att räkna med, dels
under normal drift och dels vid det slags
störningar som resulterade i hastiga frekvensfall.
Resultatet av dessa provningar framgår av fig. 7.
Man bestämde sig för att reläet skulle fungera
för frekvensändringshastigheter av 0,5—2 p/s2.

De försök som utfördes med den första
reläkombinationen gåvo mycket gynnsamma
sektio-neringsresultat. Man kom ner till
sektionerings-tider som voro mindre än 0,5 s. I denna tid ingår
då också brytarens hela brytningstid, som kan
uppskattas till 0,2 s. Emellertid kan utrustningen
trots detta gynnsamma resultat icke
rekommenderas för praktiskt bruk i denna sin första
utföringsform. Det visade sig nämligen, att
synkronmotorn hade en tendens att pendla omkring
synkronläget, varvid pendlingar i den tillförda
effekten återverkade på effektreläet. Denna
pendlingstendens kunde avsevärt minskas genom att
motorns dämplindning förstärktes, men trots
detta kunde kombinationen inte anses helt
pålitlig, emedan obefogade utlösningsimpulser kunde
erhållas under vissa driftförhållanden.

Ett andra försök med den elektriska
reläkombinationen gjordes sedan synkronmotorn utbytts
mot en asynkronmotor med kortsluten rotor.
Härvid kom man helt ifrån pendlingstendensen, men
