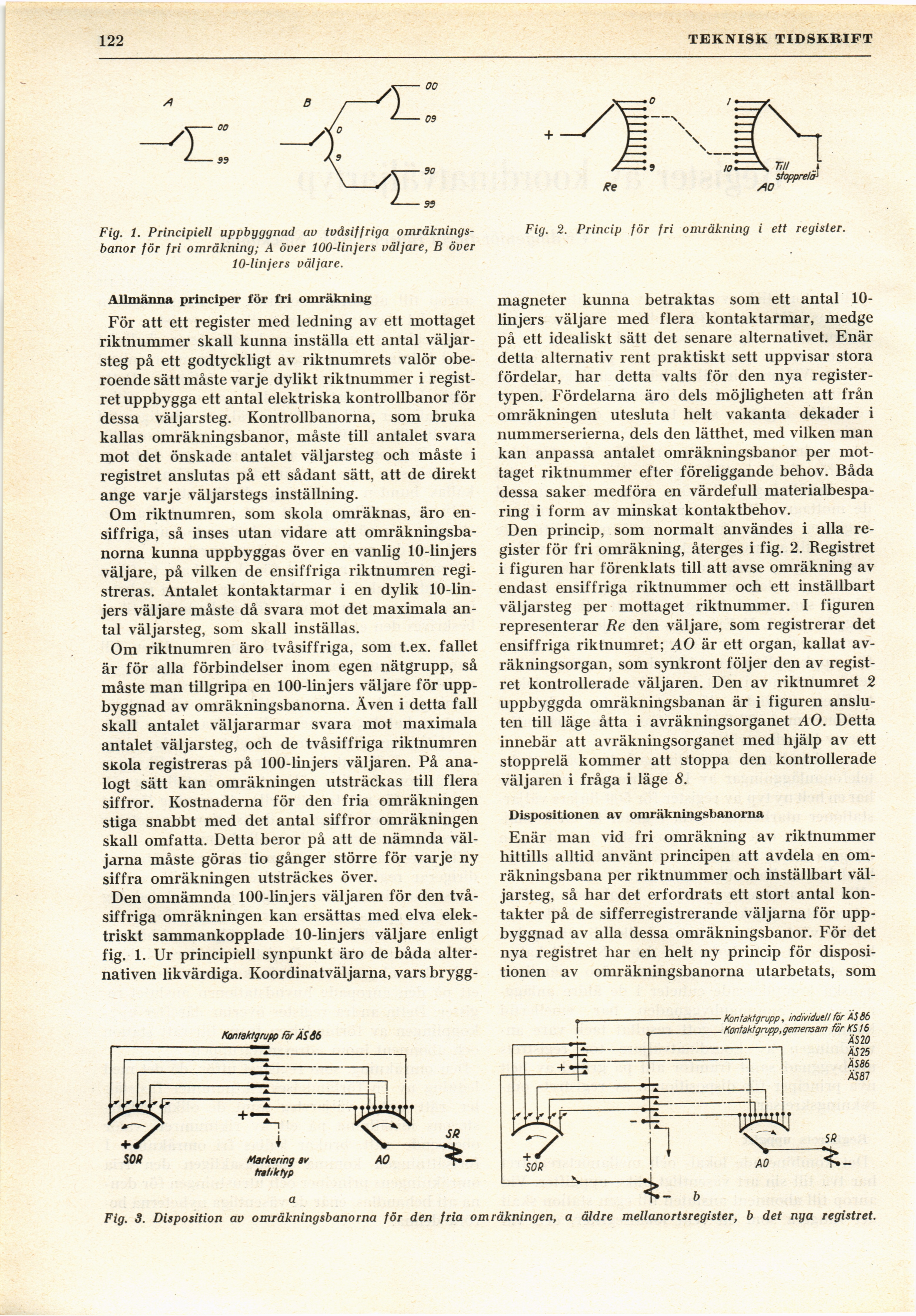

122
TEKNISK TIDSKRIFT’
Fig. 1. Principiell uppbyggnad au tvåsiffriga
omräknings-banor för fri omräkning; A över 100-linjers väljare, B över
10-linjers väljare.
Allmänna principer för fri omräkning
För att ett register med ledning av ett mottaget
riktnummer skall kunna inställa ett antal
väljar-steg på ett godtyckligt av riktnumrets valör
oberoende sätt måste varje dylikt riktnummer i
registret uppbygga ett antal elektriska kontrollbanor för
dessa väljarsteg. Kontrollbanorna, som bruka
kallas omräkningsbanor, måste till antalet svara
mot det önskade antalet väljarsteg och måste i
registret anslutas på ett sådant sätt, att de direkt
ånge varje väljarstegs inställning.
Om riktnumren, som skola omräknas, äro
en-siffriga, så inses utan vidare att
omräkningsba-norna kunna uppbyggas över en vanlig 10-linjers
väljare, på vilken de ensiffriga riktnumren
registreras. Antalet kontaktarmar i en dylik
10-linjers väljare måste då svara mot det maximala
antal väljarsteg, som skall inställas.
Om riktnumren äro tvåsiffriga, som t.ex. fallet
är för alla förbindelser inom egen nätgrupp, så
måste man tillgripa en 100-linjers väljare för
uppbyggnad av omräkningsbanorna. Även i detta fall
skall antalet väljararmar svara mot maximala
antalet väljarsteg, och de tvåsiffriga riktnumren
sKola registreras på 100-linjers väljaren. På
analogt sätt kan omräkningen utsträckas till flera
siffror. Kostnaderna för den fria omräkningen
stiga snabbt med det antal siffror omräkningen
skall omfatta. Detta beror på att de nämnda
väljarna måste göras tio gånger större för varje ny
siffra omräkningen utsträckes över.
Den omnämnda 100-linjers väljaren för den
tvåsiffriga omräkningen kan ersättas med elva
elektriskt sammankopplade 10-linjers väljare enligt
fig. 1. Ur principiell synpunkt äro de båda
alternativen likvärdiga. Koordinatväljarna, vars brygg-
Fig. 2. Princip för fri omräkning i ett register.
magneter kunna betraktas som ett antal
10-linjers väljare med flera kontaktarmar, medge
på ett idealiskt sätt det senare alternativet. Enär
detta alternativ rent praktiskt sett uppvisar stora
fördelar, har detta valts för den nya
registertypen. Fördelarna äro dels möjligheten att från
omräkningen utesluta helt vakanta dekader i
nummerserierna, dels den lätthet, med vilken man
kan anpassa antalet omräkningsbanor per
mottaget riktnummer efter föreliggande behov. Båda
dessa saker medföra en värdefull
materialbesparing i form av minskat kontaktbehov.
Den princip, som normalt användes i alla
register för fri omräkning, återges i fig. 2. Registret
i figuren har förenklats till att avse omräkning av
endast ensiffriga riktnummer och ett inställbart
väljarsteg per mottaget riktnummer. I figuren
representerar Re den väljare, som registrerar det
ensiffriga riktnumret; AO är ett organ, kallat
av-räkningsorgan, som synkront följer den av
registret kontrollerade väljaren. Den av riktnumret 2
uppbyggda omräkningsbanan är i figuren
ansluten till läge åtta i avräkningsorganet AO. Detta
innebär att avräkningsorganet med hjälp av ett
stopprelä kommer att stoppa den kontrollerade
väljaren i fråga i läge 8.
Dispositionen av omräkningsbanorna
Enär man vid fri omräkning av riktnummer
hittills alltid använt principen att avdela en
om-räkningsbana per riktnummer och inställbart
väljarsteg, så har det erfordrats ett stort antal
kontakter på de sifferregistrerande väljarna för
uppbyggnad av alla dessa omräkningsbanor. För det
nya registret har en helt ny princip för
dispositionen av omräkningsbanorna utarbetats, som
Fig. 3. Disposition av omräkningsbanorna för den fria omräkningen, a äldre mellanortsregister, b det nya registret.
